Montageanleitung eines TY-140 Lüfters

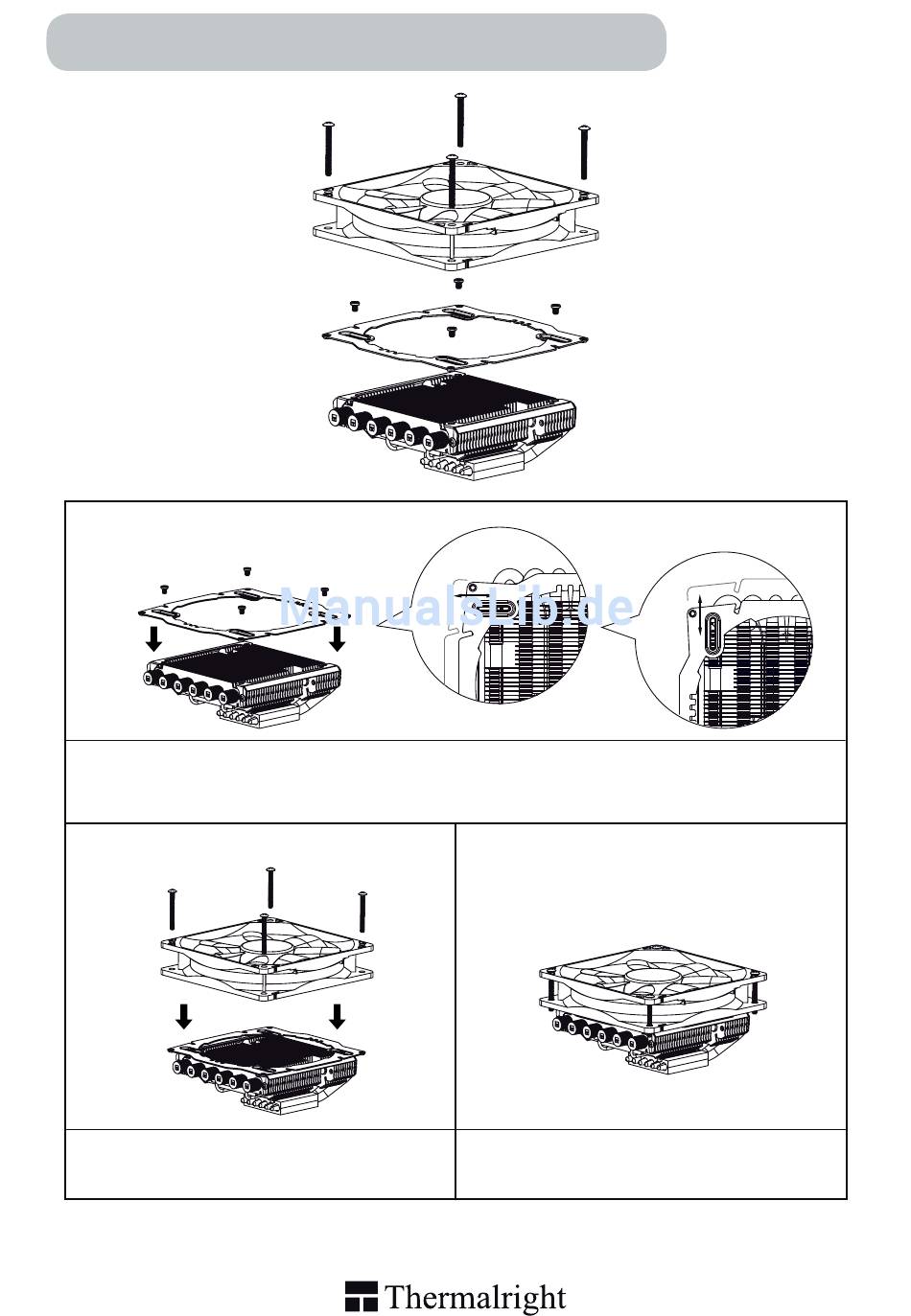

Schritt 1:
Legen Sie den 120/140 mm Lüfter Montagerahmen auf die Oberseite des Kühlkörpers und führen die vier
M3L4 Schrauben durch die länglichen Montagelöcher in den vier Ecken. Justieren Sie die gewünschte
Lüfterposition, indem Sie den Rahmen an die richtige Stelle schieben. Anschließend ziehen Sie die
Schrauben an, um den 120/140 mm Lüfter Montagerahmen zu fixieren.
Schritt 2:
Montieren Sie den Lüfter, indem Sie die vier M3L30
Schrauben von oben durch die Montagelöcher des
Lüfters mit dem Rahmen verschrauben.
15
Schritt 3:
Verbinden Sie den Lüfterstecker mit dem CPU PWM
Lüfteranschluss auf dem Mainboard.
Die Installation ist nun abgeschlossen.
