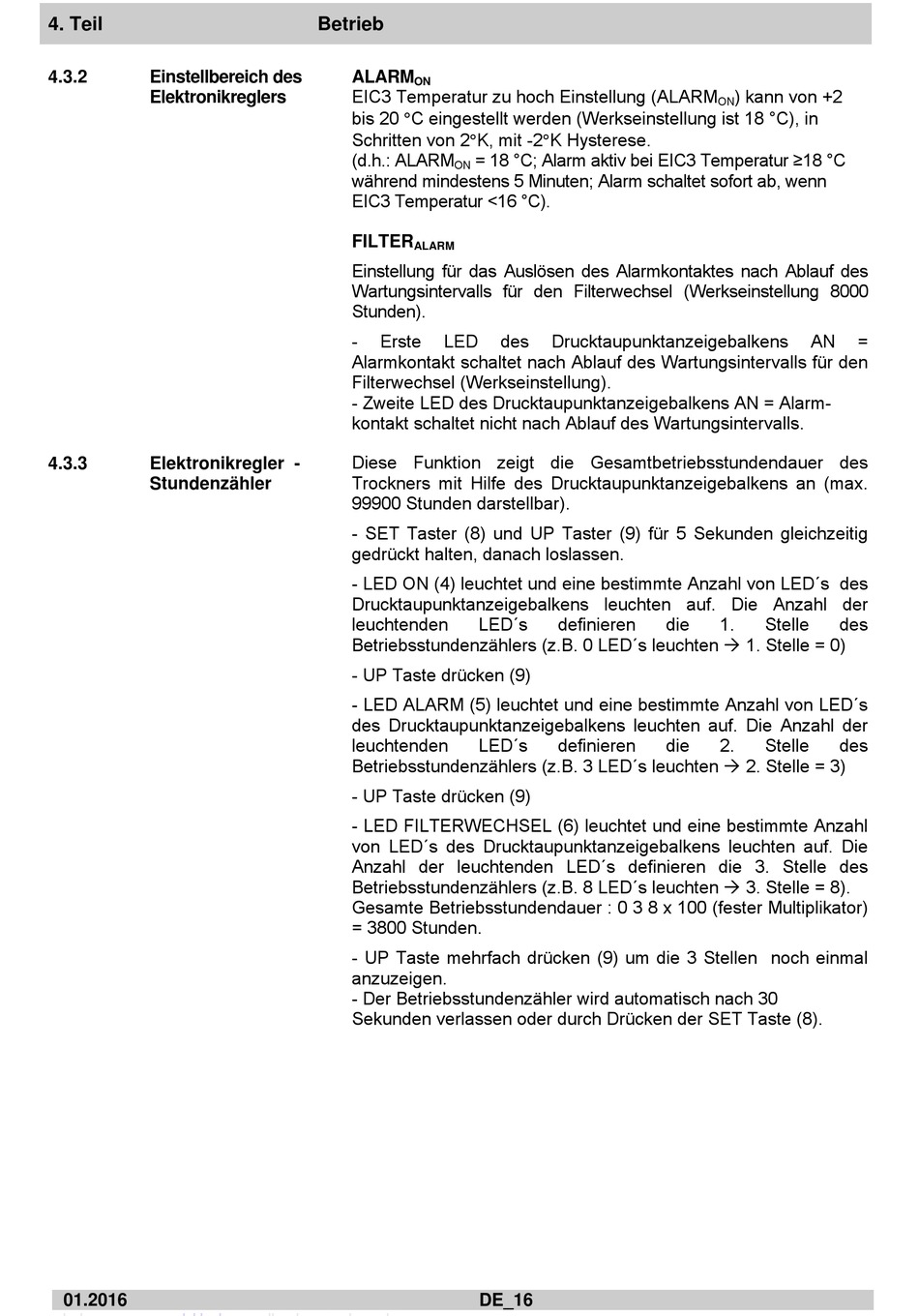

Elektronikregler - Stundenzähler - Donaldson BURAN DC 0020 AB Betriebsanleitung

4. Teil
4.3.2 Einstellbereich des
Elektronikreglers
4.3.3 Elektronikregler -
Stundenzähler
01.2016
Betrieb
ALARM
ON
EIC3 Temperatur zu hoch Einstellung (ALARM
bis 20 C eingestellt werden (Werkseinstellung ist 18 °C), in
Schritten von 2K, mit -2K Hysterese.
(d.h.: ALARM = 18 °C; Alarm aktiv bei EIC3 Temperatur ≥18 °C
ON
während mindestens 5 Minuten; Alarm schaltet sofort ab, wenn
EIC3 Temperatur <16 °C).
FILTER
ALARM
Einstellung für das Auslösen des Alarmkontaktes nach Ablauf des
Wartungsintervalls für den Filterwechsel (Werkseinstellung 8000
Stunden).
- Erste LED
Alarmkontakt schaltet nach Ablauf des Wartungsintervalls für den
Filterwechsel (Werkseinstellung).
- Zweite LED des Drucktaupunktanzeigebalkens AN = Alarm-
kontakt schaltet nicht nach Ablauf des Wartungsintervalls.
Diese Funktion zeigt die Gesamtbetriebsstundendauer des
Trockners mit Hilfe des Drucktaupunktanzeigebalkens an (max.
99900 Stunden darstellbar).
- SET Taster (8) und UP Taster (9) für 5 Sekunden gleichzeitig
gedrückt halten, danach loslassen.
- LED ON (4) leuchtet und eine bestimmte Anzahl von LED´s des
Drucktaupunktanzeigebalkens leuchten auf. Die Anzahl der
leuchtenden LED´s
Betriebsstundenzählers (z.B. 0 LED´s leuchten  1. Stelle = 0)
- UP Taste drücken (9)
- LED ALARM (5) leuchtet und eine bestimmte Anzahl von LED´s
des Drucktaupunktanzeigebalkens leuchten auf. Die Anzahl der
leuchtenden LED´s
Betriebsstundenzählers (z.B. 3 LED´s leuchten  2. Stelle = 3)
- UP Taste drücken (9)
- LED FILTERWECHSEL (6) leuchtet und eine bestimmte Anzahl
von LED´s des Drucktaupunktanzeigebalkens leuchten auf. Die
Anzahl der leuchtenden LED´s definieren die 3. Stelle des
Betriebsstundenzählers (z.B. 8 LED´s leuchten  3. Stelle = 8).
Gesamte Betriebsstundendauer : 0 3 8 x 100 (fester Multiplikator)
= 3800 Stunden.
- UP Taste mehrfach drücken (9) um die 3 Stellen noch einmal
anzuzeigen.
- Der Betriebsstundenzähler wird automatisch nach 30
Sekunden verlassen oder durch Drücken der SET Taste (8).
DE_16
des Drucktaupunktanzeigebalkens
definieren die
definieren die
) kann von +2
ON
AN =
1. Stelle des
2. Stelle des
