3. Teil
3.1
Bezeichnung
3.2
Bestimmungsgerechter
Einsatz
3.3
Gerätekonzept
3.3.1
Symbolbilder
3.4
Elektronischer
Regler

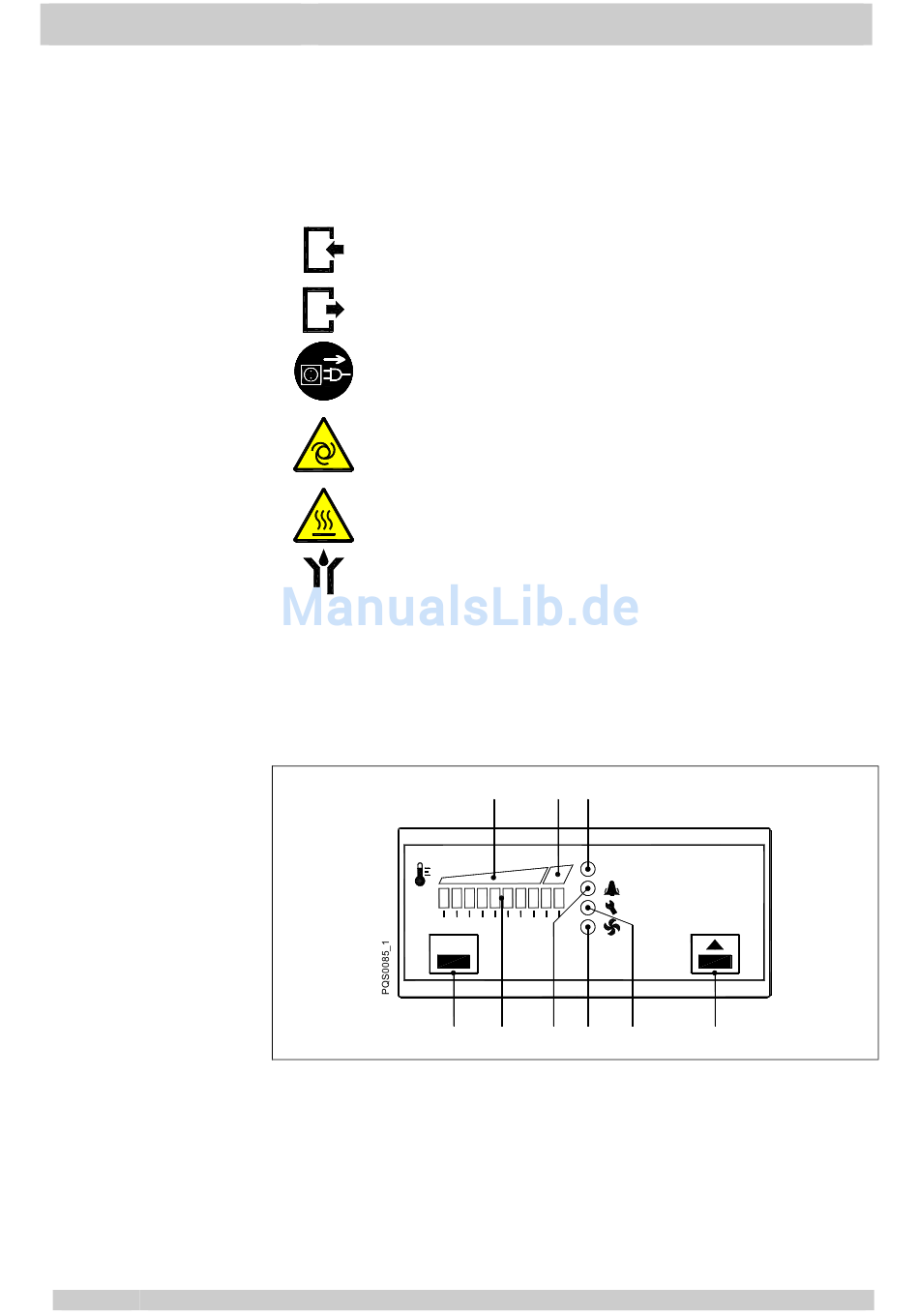

Abb.
Symbolbilder am
3.4
elektronischen
Regler
01.2016
Beschreibung
Kälte-Drucklufttrockner (DL-Trockner).
Ausführung siehe Typenschlüssel (auf Seite 2).
Der Druckluft-Trockner ist ausschließlich zum Entfeuchten und
Kühlen von Druckluft bestimmt.
Die von außen zugänglichen Gerätebauteile des Druckluft-
Trockners sind im Anhang 1 zusammengestellt.
Drucklufteingang in den Trockner
Ausgang der trockenen Druckluft
Hinweis, dass der Stecker des Druckluft-Trockners vor
Wartungsarbeiten aus der Steckdose zu ziehen ist.
Hinweis auf Verletzungsgefahr durch rotierende
Lüfterschaufeln falls der Druckluft-Trockner nicht vom
Stromnetz getrennt ist.
Hinweis auf Verbrennungsgefahr an heißen Rohrleitungen bei
Wartungsarbeiten am Kühlaggregat.
Kondensatableiter
Beim elektronischen DDS7-Regler handelt es sich um einen speziell für
Druckluft-Trockner entwickelten Mikro-Kontroller mit den folgenden
Funktionen:
- Drucktaupunktanzeige
- Drucktaupunktalarm
- Service-Meldung für Filterwechsel
- Ventilatorsteuerung
set
8
10x grüne LED: Drucktaupunktanzeige
1
Grüner Bereich: Drucktaupunkt normal
2
Roter Bereich: Drucktaupunkt zu hoch
3
grüne LED: Druckluft-Trockner eingeschaltet
4
rote LED: Alarmanzeige (blinkend)
5
Led gelb : FILTERWECHSEL erforderlich.
6
gelbe LED: Ventilator eingeschaltet
7
Einstelltaste
8
Aufwärtstaste
9
2
3 4
ON
1
5
7
6
DE_12
9
