2.6

Anschluss

Kondensatableiter
2.6.1 Anschluss
Kondensatablass

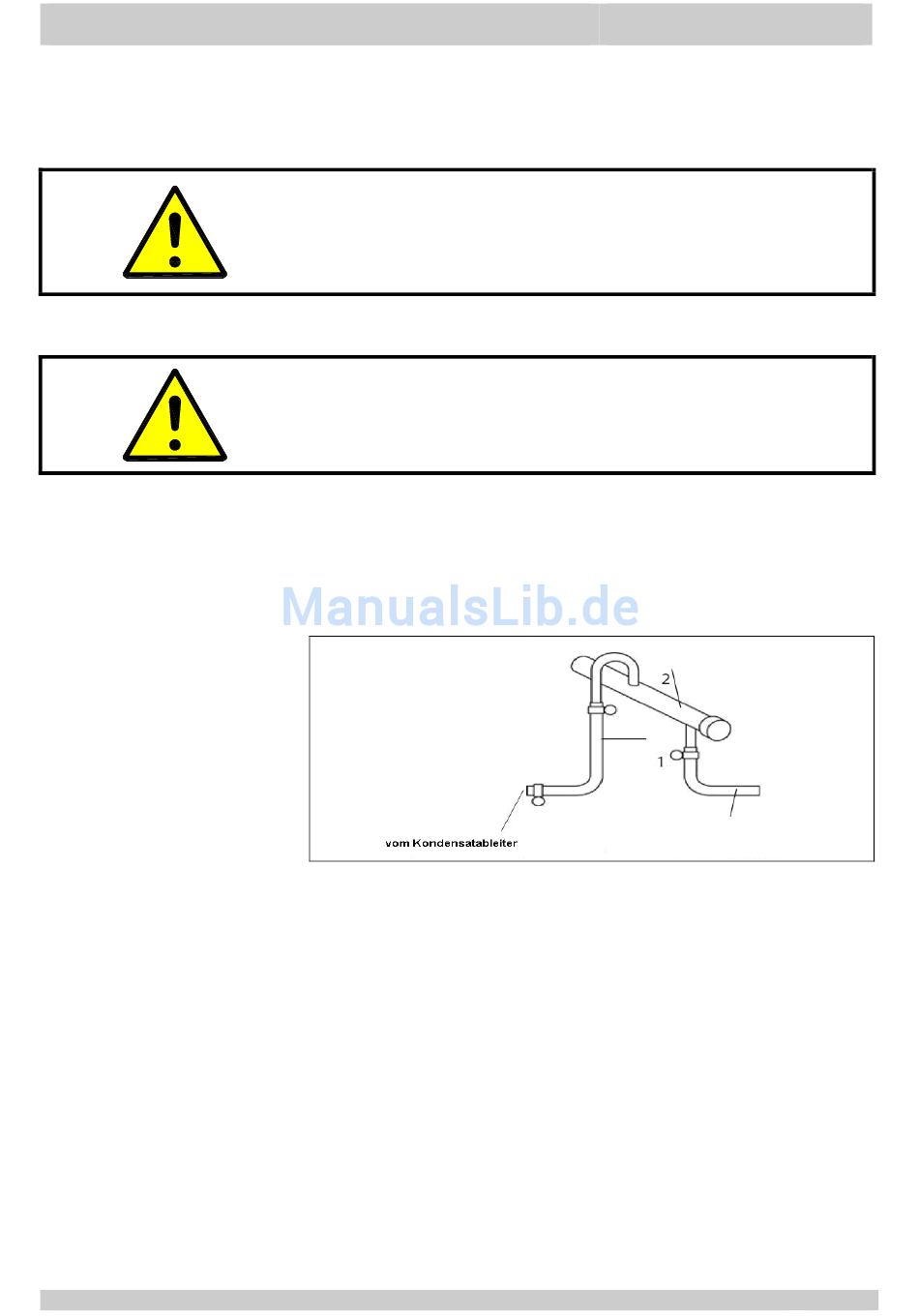

Abb. Anschluss
2.6 Kondensatablass
Installation
Ein bereits am Kondensatableiter angebrachter Schlauch leitet das
Kondenswasser aus dem Druckluft-Trockner ab (Anhang 1/5). Der
Kunde hat also nur noch für den Anschluss an die örtliche
Abwasserleitung zu sorgen.
Druckluft-Trockner scheiden sowohl Wasser, als auch Öl aus der
Druckluft ab. Dieses Öl-Wassergemisch darf nicht in die
Abwasserleitung gelangen. Ölspuren müssen durch geeignete
Abscheider aus dem Kondensat entfernt werden, bevor es in die
Abwasserleitung gelangt (Zusatzausrüstung).
Für sicheren Betrieb sind 2 bar Mindestdruck erforderlich.
Vorsicht!
Leiten Sie bitte das Kondensat so ab, dass keine Personen oder
Gegenstände angespritzt werden können (der Kondensataustritt steht
unter Betriebsdruck)!
Das Kondensatabflussrohr (Abb. 2.6/1) kann an der Wand in maximal
5 Meter Höhe befestigt werden, wobei der minimale Betriebsdruck
pro Meter Höhenunterschied um jeweils 0,1 bar höher liegen muss.
Der Querschnitt der Kondenswasser-Sammelleitung (Abb. 2.6/2)
muss mindestens so groß sein wie der Kondensatausgang am
Trockner.
DE_11
2. Teil
zur Aufbereitung
01.2016
