NAU Solar Control 3010 Anleitung Seite 18

Solar Control 3010

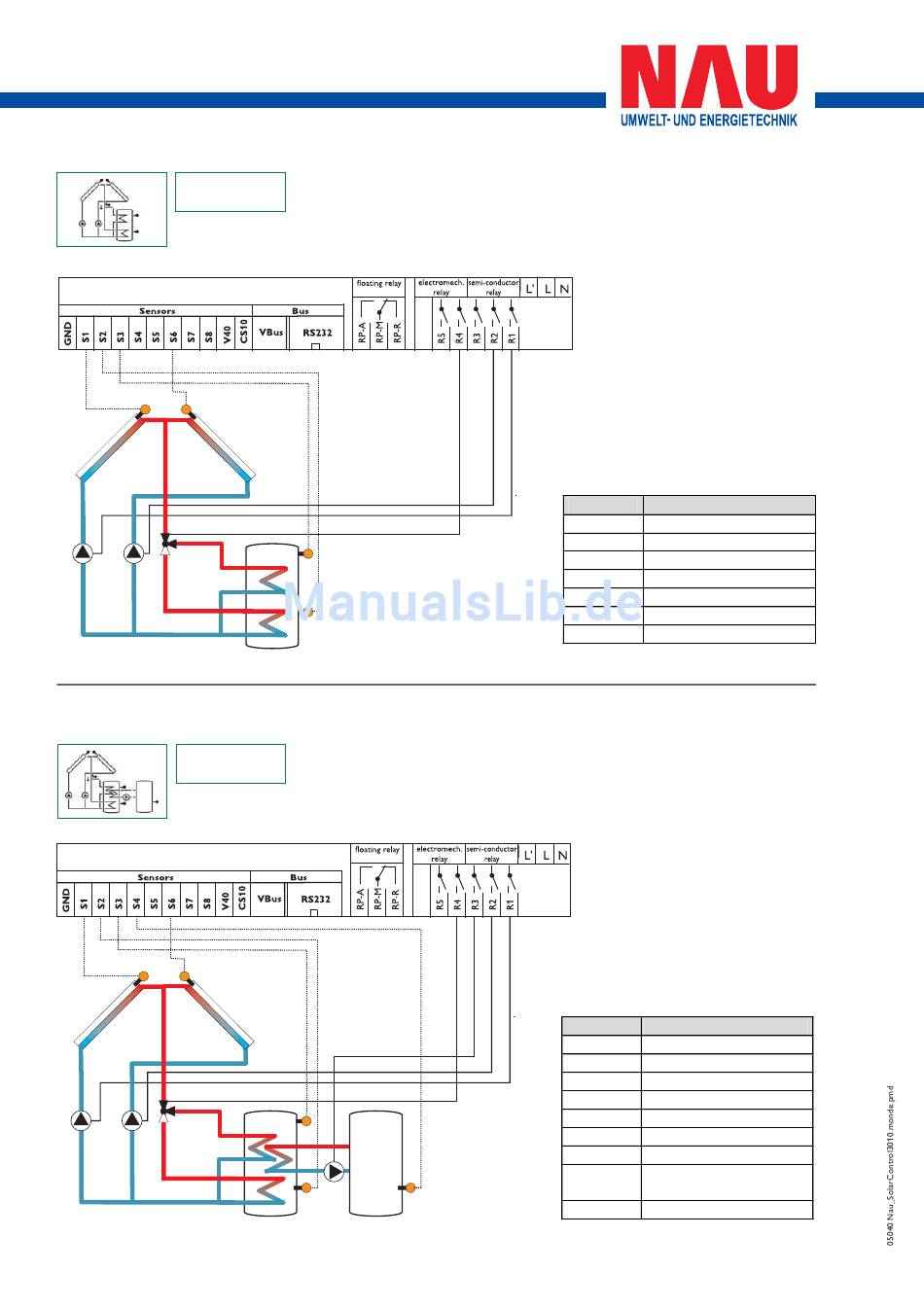

1.3.23 Klemmenbelegung Anlage 23
ANL 23
S1 S6
R1 R2
R4
1.3.24 Klemmenbelegung Anlage 24
ANL 24
S1 S6
R1 R2
R4
| 18
Solarsystem mit Ost-Westdach und Speicher-
schichtladung, mit 1 Speicher, 4 Sensoren, 2 Solar-
pumpen und 3-Wege-Ventil.
S3
S2
Solarsystem mit Ost-Westdach, Speicherschicht-
ladung und Wärmeaustausch, mit 2 Speicher, 5 Senso-
ren, 2 Solarpumpen, 1 Pumpe für Wärmeaustausch und 3-
Wege-Ventil.
S3
R3
S2 S4
Symbol Beschreibung
S1 Kollektorsensor 1
S2 Speichersensor unten
S3 Speichersensor oben
S6 Kollektorsensor 2
R1 Solarpumpe 1
R2 Solarpumpe 2
R4 3-Wege-Ventil
Symbol Beschreibung
S1 Kollektorsensor 1
S2 Speichersensor 1 unten
S3 Speichersensor 1 oben
S4 Speichersensor 2 unten
S6 Kollektorsensor 2
R1 Solarpumpe 1
R2 Solarpumpe 2
R3 Pumpe für
Speicheraustausch
R4 3-Wege-Ventil
