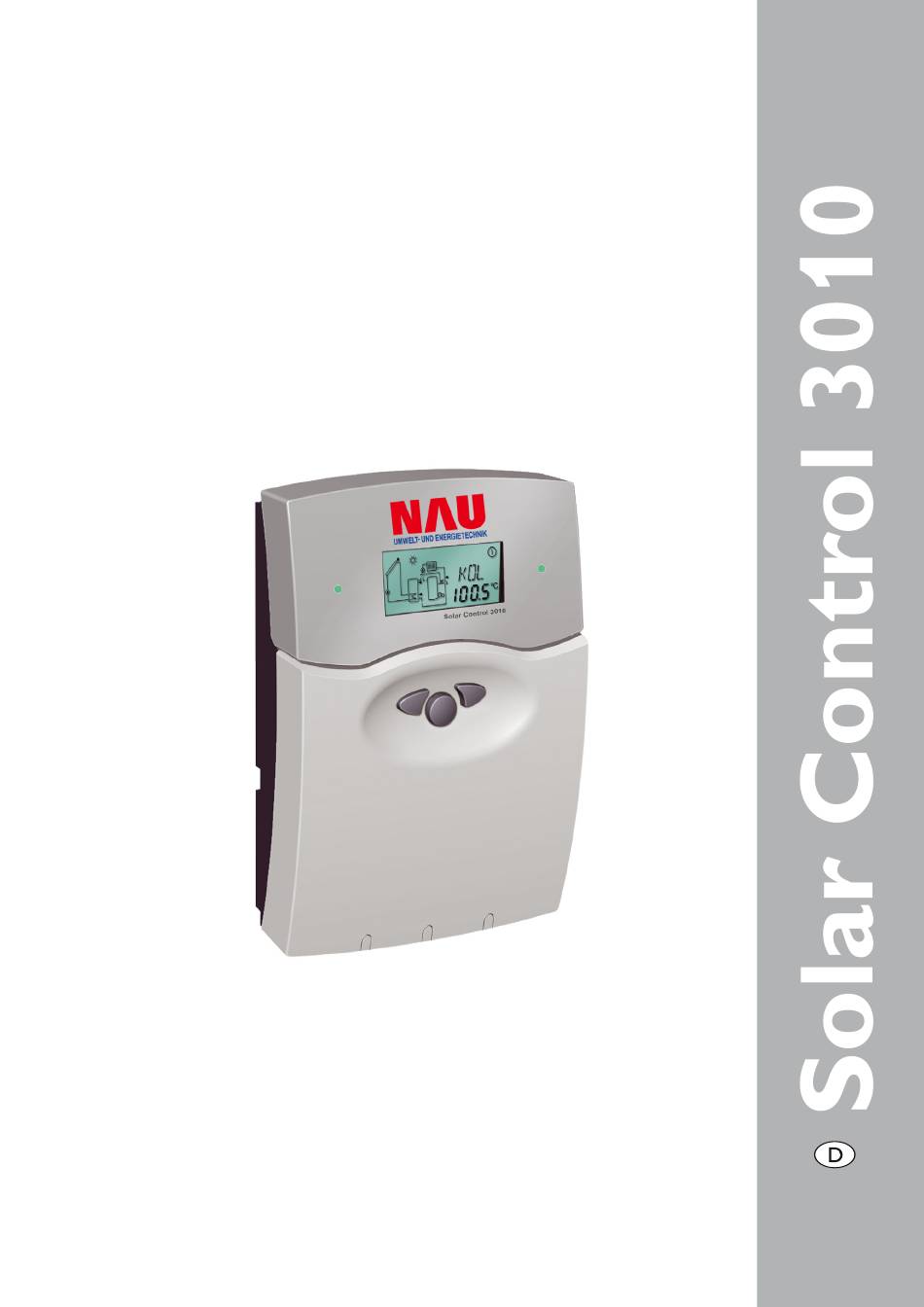

- Seite 1 NAU Solar Control 3010 Montage Anschluss Bedienung Fehlersuche Handbuch Vielen Dank für den Kauf dieses NAU-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.nau-gmbh.de...
- Seite 2 Betrieb ist nach den anerkannten Regeln derTechnik durchzuführen. außerhalb des Urheberrechts bedarf der Zustimmung der Die Unfallverhütungsvorschriften der Berufsgenossenschaften sind Firma NAU GmbH Umwelt- und Energietechnik. Dies gilt zu beachten. Die bestimmungswidrigeVerwendung sowie unzuläs- insbesondere fürVervielfältigungen / Kopien,Übersetzungen, sige Änderungen bei der Montage führen zum Ausschluss jeglicher Mikroverfilmungen und die Einspeicherung in elektronischen...
- Seite 3 Funktionskontrolle • VBus Lieferumfang: 1 x Solar Control 3010 1 x Zubehörbeutel 2 x Schraube und Dübel 8 x Zugentlastung und Schraube 1 x Kondensator 4,7 nF Zusätzlich im Komplettpaket: 2 x Sensor FKP6 3 x Sensor FRP6...
- Seite 4 Solar Control 3010 Seite 4/28 Installation Achtung! Vor jedem Öffnen des Gehäuses 1.1 Montage allpolige Trennung von der Netz- spannung sicherstellen. P u s h P u s h - A rre t i e r u n g Drücken für Öffnen Drücken für Schließen...
- Seite 5 Solar Control 3010 Seite 5/28 1.2.2 Aktoren (Pumpen,Ventile, etc.) Der Regler ist mit insgesamt 6 Relais ausgestattet, an die die Verbraucher (Stellglieder) wie Pumpen, Ventile und Hilfsrelais angeschlossen werden: • Die Relais R1 ...R3 sind Halbleiterrelais, auch für eine Drehzahlregelung geeignet: R1 ...R3...
- Seite 6 Use PE Collective Block Vor Öffnen Gerät spannungslos schalten! Solar Control 3010 Seite 6/28 Isolate mains before removing clamp-cover! OK / Set Masse-Sammelklemme benutzen Use the Ground Collective Terminal Block floating relay electro- semi- 1.2.4 Sensoren mech. conductor 1 (1) 250 V Der Regler ist mit insgesamt 10 Sensoreingängen ausge-...
- Seite 7 Solar Control 3010 Seite 7/28 Bedienung und Funktion 2.1 Einstelltaster Der Regler wird über die 3 Drucktaster unter dem Display bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Betriebskontroll- Anzeigemenü oder dem Erhöhen von Einstellwerten.Taster lampe 2 wird entsprechend für die umgekehrte Funktion benutzt.
- Seite 8 Solar Control 3010 Seite 8/28 2.2.3 System-Screen Der System-Screen (aktives Anlagenschema) zeigt das über Kanal ANL ausgewählte Schemata. Es besteht aus mehreren Systemkomponenten-Symbolen, die je nach Anlagenzustand blinken, dauerhaft angezeigt oder verborgen werden. nur System-Screen Anzeige Sensoren Sensor Speicher oben...
- Seite 9 Solar Control 3010 Seite 9/28 3. Erstinbetriebnahme 1. Netzverbindung einschalten. Der Regler durchläuft eine Initialisierungsphase, die Betriebs-Kontrolllampe blinkt Achtung: Bei Erstinbetriebnahme rot/grün. Nach der Initialisierung befindet sich der Regler zuerst Anlagenschema einstellen! im automatischen Regelbetrieb mit Werkseinstellung. Das voreingestellte Anlagenschema ist ANL 1 Der Regler wird über die 3 Drucktaster unter dem Display bedient.
- Seite 10 Solar Control 3010 Seite 10/28 Regelparameter und Anzeigekanäle 4.1 Kanal-Übersicht Legende: Entsprechender Kanal ist nur bei aktivierter Option Wär- Entsprechender Kanal ist vorhanden. memengenzählung (OWMZ) vorhanden. MEDT Entsprechender Kanal ist vorhanden, wenn die zugehörige Der Kanal Frostschutzgehalt (MED%) wird nur eingeblendet Option aktiviert ist.
- Seite 11 Solar Control 3010 Seite 11/28 Kanal Bezeichnung Seite Option Kollektorkühlung Kollektor 1 OKX1 Option Kollektorkühlung Kollektor 1 Maximaltemperatur Kollektor 1 KMX1 Maximaltemperatur Kollektor 1 Option Minimalbegrenzung Kollektor 1 OKN1 Option Minimalbegrenzung Kollektor 1 Minimaltemperatur Kollektor 1 KMN1 Minimaltemperatur Kollektor 1...
- Seite 12 Solar Control 3010 Seite 12/28 Kanal-Übersicht für Anlagen ANL 11 ...20 Kanal Bezeichnung Seite Temperatur Kollektor 1 KOL 1 Temperatur Kollektor 1 TSPU Temperatur Speicher 1 unten TSP1 Temperatur Speicher 1 unten TSPO Temperatur Speicher 1 oben Temperatur Speicher mitte...
- Seite 13 Solar Control 3010 Seite 13/28 Seite Kanal Bezeichnung Option Kollektorkühlung Kollektor 1 OKX1 Option Kollektorkühlung Kollektor 1 Maximaltemperatur Kollektor 1 KMX1 Maximaltemperatur Kollektor 1 Option Minimalbegrenzung Kollektor 1 OKN1 Option Minimalbegrenzung Kollektor 1 Minimaltemperatur Kollektor 1 KMN1 Minimaltemperatur Kollektor 1...
- Seite 14 Solar Control 3010 Seite 14/28 Kanal-Übersicht für Anlagen ANL 21 ...30 Kanal Bezeichnung Seite Temperatur Kollektor 1 KOL 1 Temperatur Kollektor 1 TSPU Temperatur Speicher 1 unten TSP1 Temperatur Speicher 1 unten TSPO Temperatur Speicher 1 oben Temperatur Speicher mitte...
- Seite 15 Solar Control 3010 Seite 15/28 Seite Kanal Bezeichnung Option Kollektorkühlung Kollektor 1 OKX1 Option Kollektorkühlung Kollektor 1 Maximaltemperatur Kollektor 1 KMX1 Maximaltemperatur Kollektor 1 Option Minimalbegrenzung Kollektor 1 OKN1 Option Minimalbegrenzung Kollektor 1 Minimaltemperatur Kollektor 1 KMN1 Minimaltemperatur Kollektor 1...
- Seite 16 Solar Control 3010 Seite 16/28 Kanal-Übersicht für Anlagen ANL 31 ...36 Kanal Bezeichnung Seite Temperatur Kollektor 1 KOL 1 Temperatur Kollektor 1 TSPU Temperatur Speicher 1 unten TSP1 Temperatur Speicher 1 unten TSPO Temperatur Speicher 1 oben Temperatur Speicher mitte...
- Seite 17 Solar Control 3010 Seite 17/28 Seite Kanal Bezeichnung Option Kollektorkühlung Kollektor 1 OKX1 Option Kollektorkühlung Kollektor 1 Maximaltemperatur Kollektor 1 KMX1 Maximaltemperatur Kollektor 1 Option Minimalbegrenzung Kollektor 1 OKN1 Option Minimalbegrenzung Kollektor 1 Minimaltemperatur Kollektor 1 KMN1 Minimaltemperatur Kollektor 1...
- Seite 18 Solar Control 3010 Seite 18/28 4.2 Anzeige-Kanäle Hinweis: Die Anzeigenkanäle sind systemabhängig. Es werden nur die für das eingestellte System ANL 1 ...36 (siehe Kanal-Übersicht ab Seite 10) notwendigen Werte angezeigt. 4.2.1 Anzeige Kollektortemperaturen Zeigt die momentane Kollektortemperatur an. KOL, KOL1, KOL2:...
- Seite 19 Solar Control 3010 Seite 19/28 4.2.7 Volumenstrom VSTR:Volumenstrom Vom V40 gemessener momentaner Volumenstrom in der Anzeigebereich Solaranlage zur Ermittlung der übertragenen Wärme- 0,00 ...99,99 m³/h menge. 4.2.8 Anzeige / Einstellung momentane Uhrzeit Hier wird die aktuelle Uhrzeit angezeigt. Durch einmaliges Drücken der -Taste werden die Stunden, durch erneutes Drücken die Minuten blinkend...
- Seite 20 Solar Control 3010 Seite 20/28 Zunächst verhält sich die Regelung wie eine Standarddiffe- 4.3.2 ∆T -Regelung renzregelung. Bei Erreichen der Einschaltdifferenz (DT E / DT E / DT1E / DT2E / DT1E / DT2E / DT3E) wird die Pumpe eingeschaltet und DT3E: nach dem Losreißimpuls (10 s) mit der Minimaldrehzahl...
- Seite 21 Solar Control 3010 Seite 21/28 4.3.5 Kollektor-Grenztemperatur Bei Überschreiten der eingestellten Kollektor-Grenztempe- Kollektornotabschaltung ratur (NOT / NOT1 / NOT2) wird die Solarpumpe (R1 / R2) ausgeschaltet, um einer schädigenden Überhitzung der Solar-Komponenten vorzubeugen (Kollektornotabschaltung). NOT NOT1 / NOT2: Ab Werk ist die Grenztemperatur auf 140 °C eingestellt, Kollektorbegrenzungs- kann aber in dem Bereich von 110 ...200 °C verändert wer-...
- Seite 22 2 Min. 1-30 Min. Pendelladezeit [tUMW] 15 Min. 1-30 Min. Die Solar Control 3010 Vorranglogik: Die oben aufgeführten Optionen und Parameter haben nur in Mehrspeichersystemen eine Bedeutung. PRIO 0: bei 2-Speichersytemen mit Pumpenlogik (z.B.ANL Vorrang: 6 und 17) erfolgt, wenn möglich, eine Parallelladung;...
- Seite 23 Solar Control 3010 Seite 23/28 4.3.11Thermostatfunktion Die Thermostatfunktion arbeitet unabhängig vom Solarbe- Nachheizung Überschusswärmenutzung trieb und kann z. B. für eine Überschusswärmenutzung oder eine Nachheizung eingesetzt werden. • NH E < NH A die Thermostatfunktion wird zur Nachheizung verwen- • NH E >...
- Seite 24 Solar Control 3010 Seite 24/28 5.Tipps zur Fehlersuche Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt: Warnsymbol Topfsicherung T4A Ersatzsicherung T4A Betriebskontrolllampe Betriebskontrolllampe blinkt rot. Im Display erscheint das Betriebskontrolllampe ist dauerhaft erloschen Symbol und das Symbol blinkt.
- Seite 25 Solar Control 3010 Seite 25/28 5.1 Verschiedenes Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher,Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;...
- Seite 26 Solar Control 3010 Seite 26/28 Speicher kühlen über Nacht aus Rückflussverhinderer in weitere Pumpen, die mit der Warmwasserzirku- dem Solarspeicher in Ver- lation kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe nein läuft nachts? Reglerfunktion prüfen Reinigen bzw. austau- Die Schwerkraftzirkula-...
- Seite 27 Solar Control 3010 Seite 27/28 6. Zubehör Sensoren Unser Angebot umfaßt Kollektorfühler, Speicherfühler und Aussenfühler sowie eventuell erforderliche Tauchhülsen. Überspannungsschutz Der Überspannungsschutz SP1 sollte grundsätzlich zum Schutz der empfindlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte Überspannungen (ortsnahe Gewitter etc. ) eingesetzt werden.
- Seite 28 Solar Control 3010 Seite 28/28 NAU GmbH Umwelt- und Energietechnik Naustrasse 1 85368 Moosburg-Pfrombach Tel.: +49 (0) 87 62/ 92- 0 Fax: +49 (0) 87 62/ 34 70 www.nau-gmbh.de info@nau-gmbh.de Ihr Fachhändler: EKSKLUZIVNI UVOZNIK IN ZASTOPNIK: TILIA d.o.o., Ljubljanska cesta 89, 8000 Novo mesto;...
