Solar Control 3010

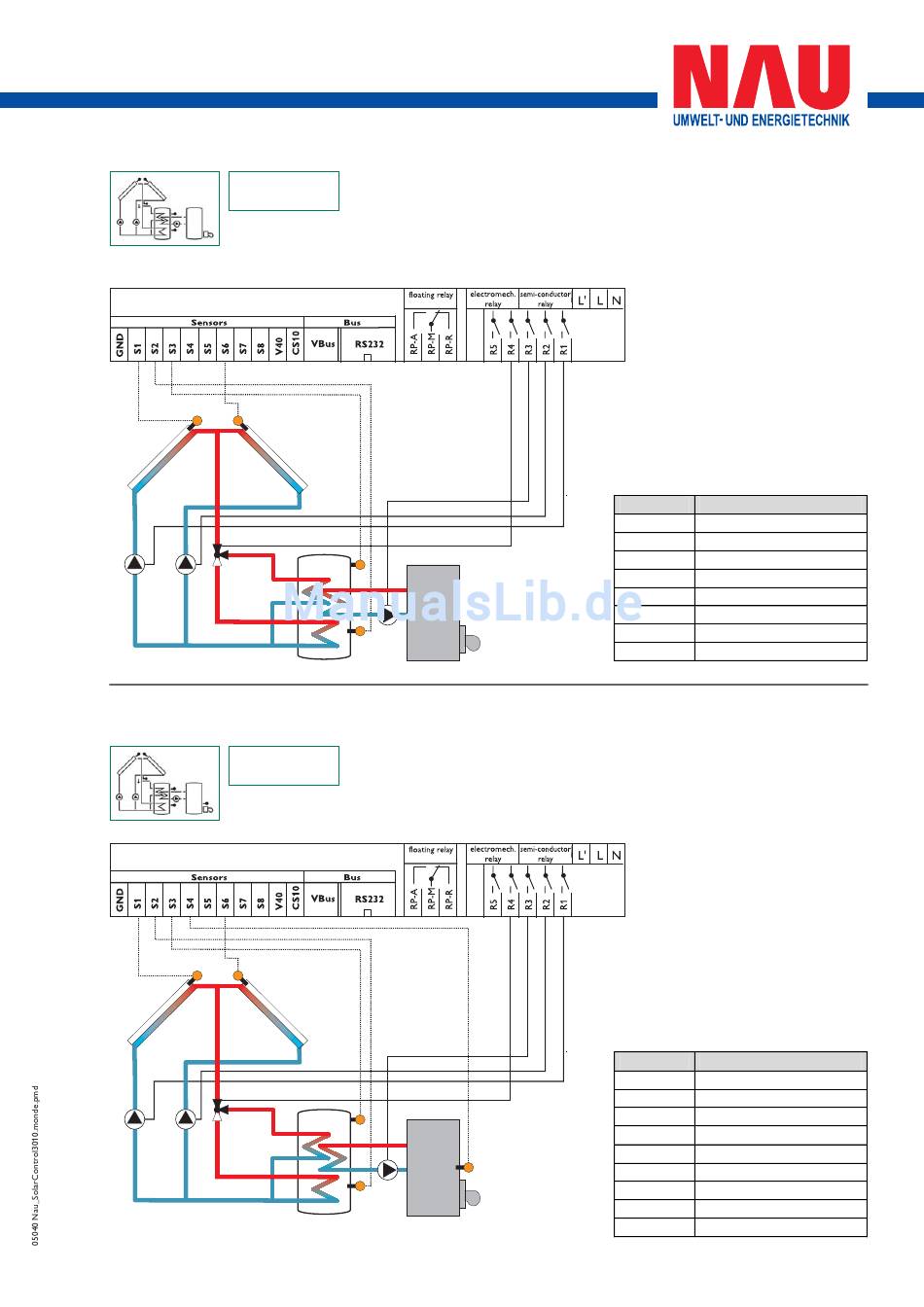

1.3.25 Klemmenbelegung Anlage 25
ANL 25
S1 S6
R1 R2
R4
1.3.26 Klemmenbelegung Anlage 26
ANL 26
S1 S6
R1
R2
R4
Solarsystem mit Ost-Westdach, Speicherschicht-
ladung und Nachheizung, mit 1 Speicher, 4 Sensoren,
2 Solarpumpen, 1 Pumpe für Nachheizung und 3-Wege-
Ventil.
S3
R3
S2
Solarsystem mit Ost-Westdach, Speicherschicht-
ladung und Nachheizung, mit 1 Speicher, 5 Sensoren,
2 Solarpumpen, 1 Pumpe für Nachheizung, und 3-Wege-
Ventil.
S3
S4
R3
S2
Symbol Beschreibung
S1 Kollektorsensor 1
S2 Speichersensor unten
S3 Speichersensor oben
S6 Kollektorsensor 2
R1 Solarpumpe 1
R2 Solarpumpe 2
R3 Pumpe für Nachheizung
R4 3-Wege-Ventil
Symbol Beschreibung
S1 Kollektorsensor 1
S2 Speichersensor unten
S3 Speichersensor oben
S4 Sensor Nachheizung
S6 Kollektorsensor 2
R1 Solarpumpe 1
R2 Solarpumpe 2
R3 Pumpe für Nachheizung
R4 3-Wege-Ventil
