Solar Control 3010

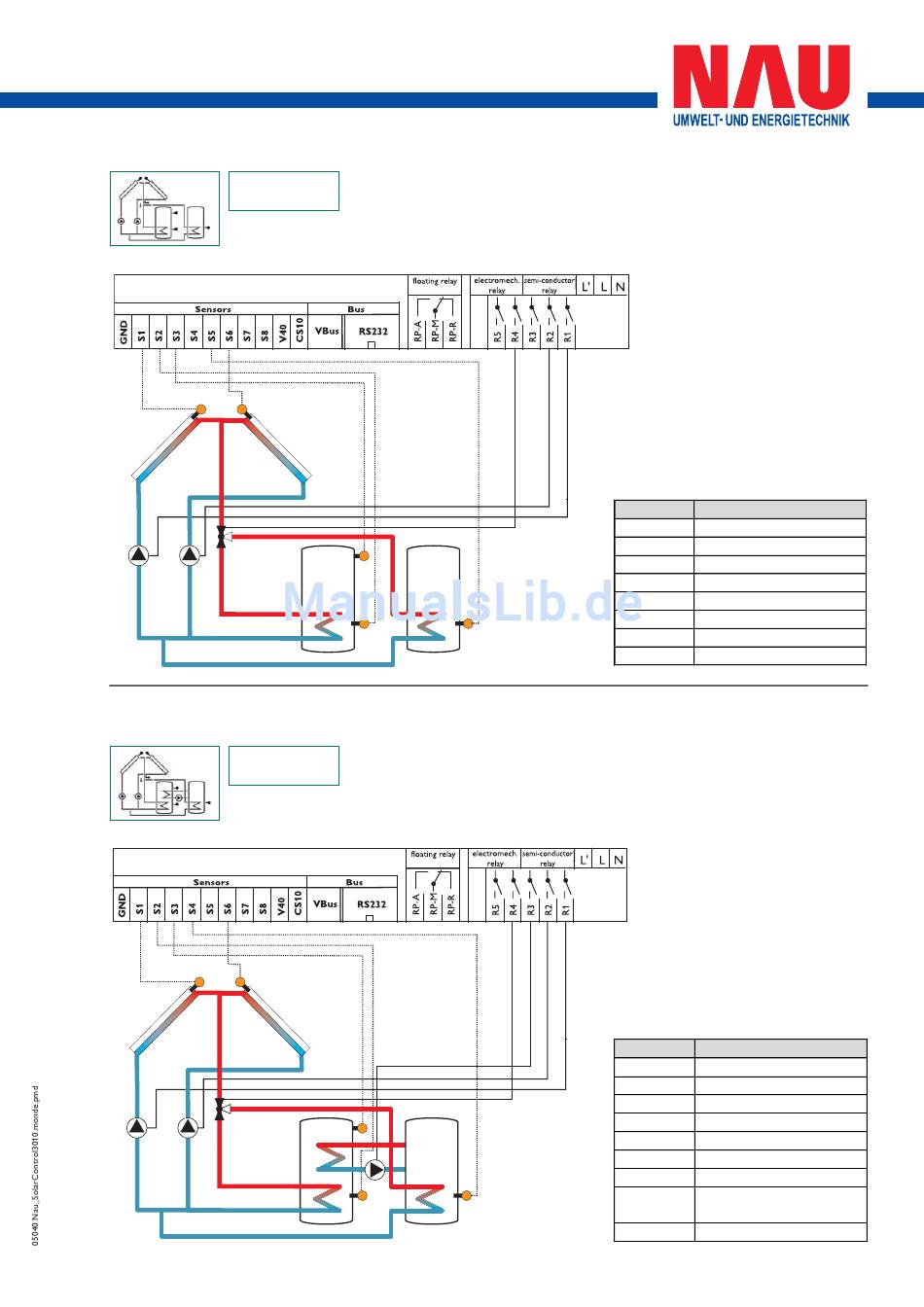

1.3.29 Klemmenbelegung Anlage 29
ANL 29
S1 S6
R1 R2
R4
1.3.30 Klemmenbelegung Anlage 30
ANL 30
S1 S6
R1 R2
R4
Solarsystem mit Ost-Westdach und 2 Speichern, mit
5 Sensoren, 2 Solarpumpen und 3-Wege-Ventil.
S3
S2 S4
Solarsystem mit Ost-Westdach, 2 Speichern und
Wärmeaustausch, mit 5 Sensoren, 2 Solarpumpen, 1
Pumpe für Wärmeaustausch und 3-Wege-Ventil.
S3
R3
S2 S4
Symbol Beschreibung
S1 Kollektorsensor 1
S2 Speichersensor 1 unten
S3 Speichersensor 1 oben
S4 Speichersensor 2 unten
S6 Kollektorsensor 2
R1 Solarpumpe 1
R2 Solarpumpe 2
R4 3-Wege-Ventil
Symbol Beschreibung
S1 Kollektorsensor 1
S2 Speichersensor 1 unten
S3 Speichersensor 1 oben
S4 Speichersensor 2 unten
S6 Kollektorsensor 2
R1 Solarpumpe 1
R2 Solarpumpe 2
R3 Pumpe für
Speicheraustausch
R4 3-Wege-Ventil
