1.2.4 Sensoren

Sensors
Masse-Sammelklemmenblock
S7
Vol.
V40

1.2.5 Netzanschluss

T40
IP20
electromech.
floating relay
relay
| 6
VBus
S8
L' L N
semi-conductor
relay
Leiter L

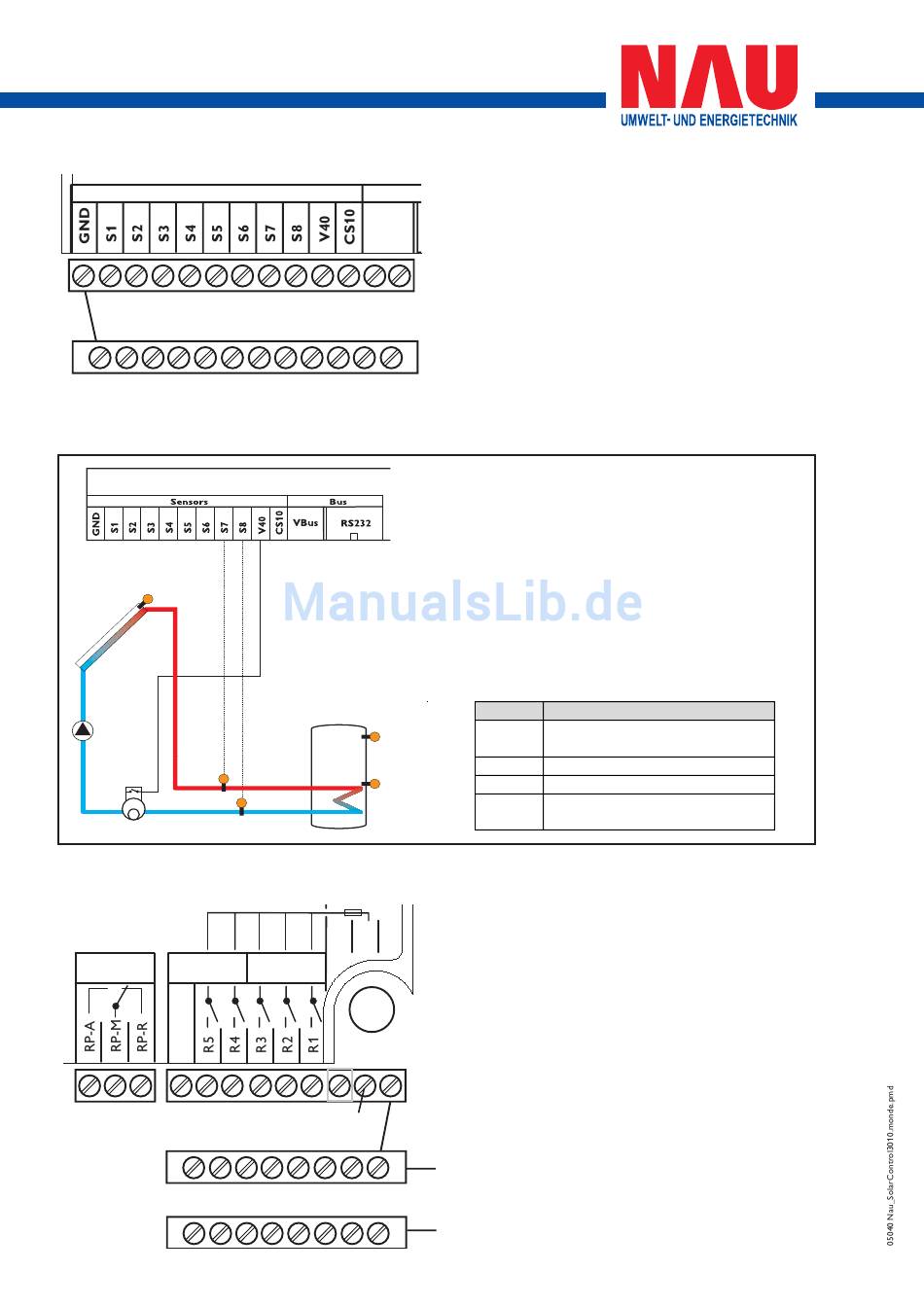

Der Regler ist mit insgesamt 10 Sensoreingängen ausgerüs-
tet. Der Masse-Anschluss für Sensoren erfolgt über den Sen-
sor-Masse-Sammelklemmenblock (GND).
• Die Temperatursensoren werden mit beliebiger Polung
an den Klemmen S1 ... S8 und GND angeschlossen.
• Der Einstrahlungssensor (CS10) wird unter Beachtung
der Polung (!) an den Klemmen CS10 und GND ange-
schlossen. Der Anschluss des Einstrahlungssensors mit der
Kennung A (Anode) wird mit der Klemme CS10 und der
Anschluss mit der Kennung K (Kathode) wird mit der
Klemme GND verbunden.
• Ein Volumenmessteil V40 kann mit beliebiger Polung an
die Klemmen V40 und GND angeschlossen werden
Klemmenbelegung mit Wärmemengenzählung
(gilt für alle Anlagen (ANL 1 ... 30))
Beispiel:
Standard-Solarsystem mit 1 Kollektor, 1 Speicher, 1
Solarpumpe, 5 Sensoren und Volumenmessteil V40.
Symbol

Beschreibung

S1-S6 entsprechend der
gewählten Anlage
S7 Sensor Vorlauftemperatur (TVL)
S8 Sensor Rücklauftemperatur (TRL)
V40 Volumenmessteil V40
(Polung beliebig)
Die Stromversorgung des Reglers muss über einen externen
Netzschalter erfolgen (letzter Arbeitsschritt!) und die
Versorgungsspannung muss 210 ... 250 Volt (50 ... 60 Hz) be-
tragen. Flexible Leitungen sind mit den beiliegenden Zug-
entlastungsbügeln und den zugehörigen Schrauben am Ge-
häuse zu fixieren oder in einem Leitungsführungskanal in das
Reglergehäuse zu führen.
Nullleiter N (Sammelklemmenblock)
Schutzleiter PE (Sammelklemmenblock)
