Solar Control 3010

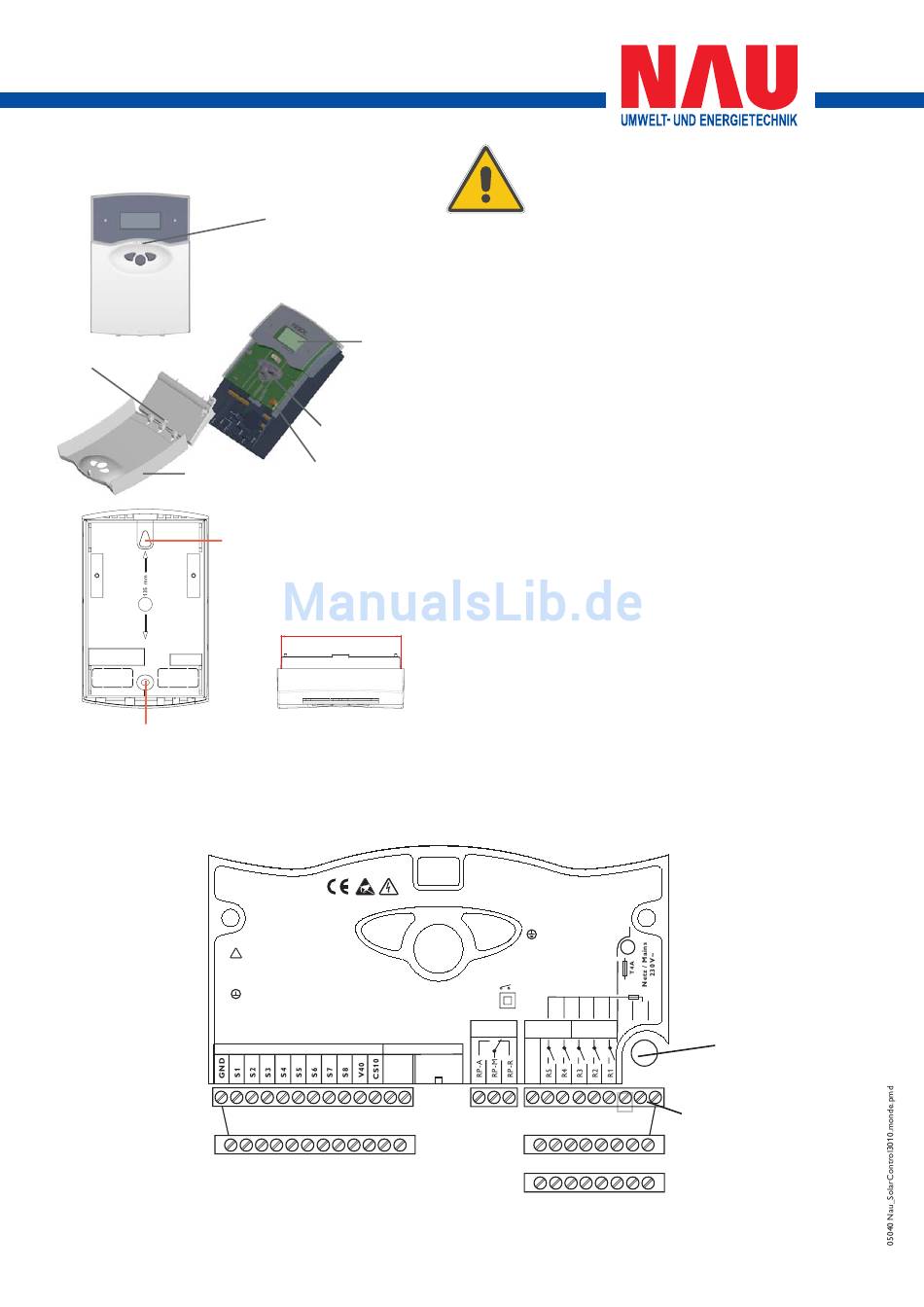

1.
Installation
1.1 Montage
Verschlussschraube
Blende
Aufhängung
Befestigung
1.2 Elektrischer Anschluss
1.2.1 Übersicht der elektrischen Anschlüsse
Sensor-
Masse-Sammelklemmenblock
|
4
Push Push - Arretierung
Drücken für Öffnen
Drücken für Schließen
Display
Drucktaster
Topfsicherung T4A
144 mm
NAU
DeltaSol ES
Solar Control 3010
Vor Öffnen Gerät spannungslos
schalten!
!
Isolate mains before removing
-
clamp-cover!
Masse-Sammelklemme benutzen
Use the Ground Collective Terminal Block
Sensors
VBus
Sensorklemmen
VBus
®
Achtung!
Vor jedem Öffnen des Gehäuses
allpolige Trennung von der Netz-
spannung sicherstellen.
Die Montage darf ausschließlich in trockenen Innenräumen
erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie
Funktion an dem ausgewählten Ort keinen starken elektro-
magnetischen Feldern ausgesetzt sein darf. Der Regler muss
über eine zusätzliche Einrichtung mit einer Trennstrecke von
mindestens 3 mm allpolig bzw. mittels einer Trennvor-
richtung nach den geltenden Installationsregeln vom Netz
getrennt werden können. Bei der Installation der Netz-
anschlussleitung und der Sensorleitungen auf getrennte Ver-
legung achten.
1. Reglerblende durch Drücken öffnen. Kreuzschlitzschrau-
be in der Klemmenabdeckung herausdrehen und Ab-
deckung zusammen mit Blende nach unten vom Gehäu-
se abziehen.
2. Aufhängung auf dem Untergrund markieren und beiliegen-
den Dübel mit zugehöriger Schraube vormontieren.
3. Gehäuse am Aufhängungspunkt einhängen, Befestigung auf
dem Untergrund markieren (Lochabstand 135 mm), an-
schließend unteren Dübel setzen.
4. Gehäuse oben einhängen und mit unterer Befestigungs-
schraube fixieren.
5. Anschluss gemäß Klemmenbelegung vornehmen.
6. Gehäuse ordnungsgemäß wieder verschließen.
Nullleiter-Sammelklemme
benutzen!
N
Use Neutral Conductor
Collective Block
Schutzleiter-Sammelklemme
benutzen
Use PE Collective Block
+
4 (1) A 250V~
OK / Set
T40
IP20
electromech.
semi-conductor
floating relay
relay
relay
Bus
RS232
RS232
Verbraucherklemmen
L'
L N
Sicherung T4 A
Netzklemmen
Nullleiter-
Sammelklemmenblock
Schutzleiter-
Sammelklemmenblock
