7

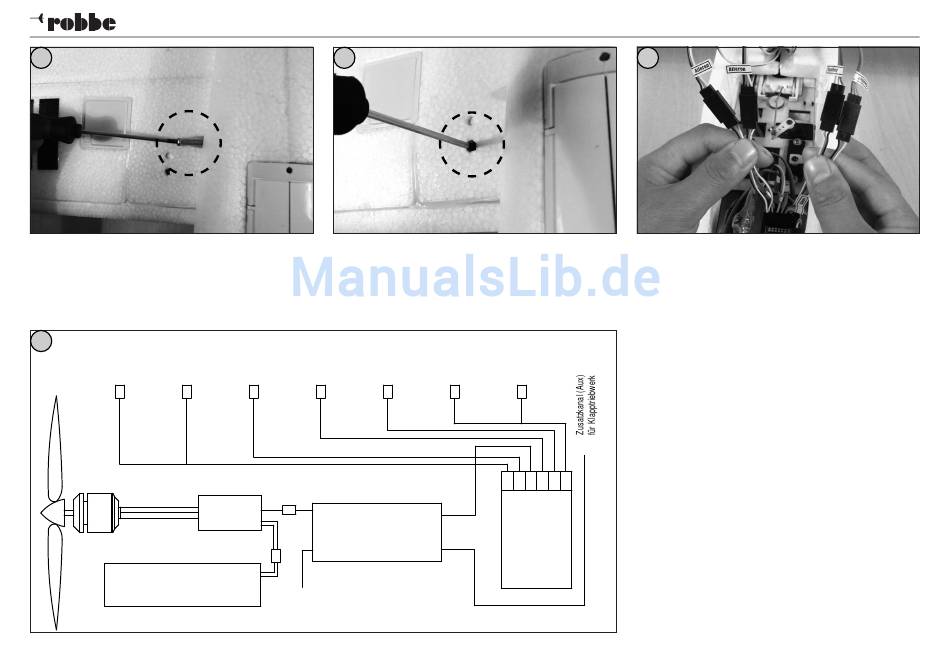

Bild 7
- Nach dem Anstecken der Tragflächen fixieren Sie diese
am Rumpf mit der Schraube M4,0x20mm.
10
Querruder-
Querruder-
servo 1
servo 2
Kanal 1 (V-Kabel)
LiPo-Akku
8
Bild 8
- Zur Sicherung auch die Schrauben des Tragflächenverbin-
ders an der Unterseite der Tragflächen anziehen.
Höhenruder-
Seitenruder-
Fahrwerk-
servo
servo
servo
Kanal 2
Kanal 4
Kanal 5
ESC-Regler
Mischer Klapptriebwerk
Servo Klapptrieb
Bau- und Betriebsanleitung Arcus E 2.2 ARF
Landeklappen-
Landeklappen-
servo 1
servo 2
Kanal 6 (V-Kabel)
Kanal 7
1 2 3 4 5 6
9
Bild 9
- Verbinden Sie anschliessend die Servokabel der
Querruderservos sowie der Bremsklappenservos mit je
einem V-Kabel.
Achten Sie dabei auf die richtige Polung der Kabel
beim Einstecken.
Bild 10
- Anschlußschema für Steuerfunktionen, Klapptrieb-
werk, Landeklappen und Einziehfahrwerk
(die angeführte Kanalbelegung gilt für robbe Futaba
Empfänger)
1. Servos mit Empfänger verbinden.
2. Mischer am Regler anschließen.
No. 2568
5
