Die Sicherheit ist nicht mehr gewährleistet, wenn
das Gerät:
•
offensichtliche Beschädigungen aufweist
ten Messungen nicht mehr durchführt
stigen Bedingungen gelagert wurde
tes mechanischen Belastungen ausgesetzt war.
Bei sämtlichen Arbeiten müssen die Unfallverhütungsvor-
schriften der gewerblichen Berufsgenossenschaften für elek-
trische Anlagen und Betriebsmittel beachtet werden.
Bestimmungsgemäße Verwendung
Das Gerät darf nur unter den Bedingungen und für die Zwecke
eingesetzt werden, für die es konstruiert wurde. Hierzu sind be-
sonders die Sicherheitshinweise, die Technischen Daten mit
den Umgebungsbedingungen und die Verwendung in trocke-
ner Umgebung zu beachten.
Die Betriebssicherheit ist bei Modifizierung oder Umbau-
ten nicht mehr gewährleistet.
Das Gerät darf nur vom autorisierten Servicetechniker
geöffnet werden.

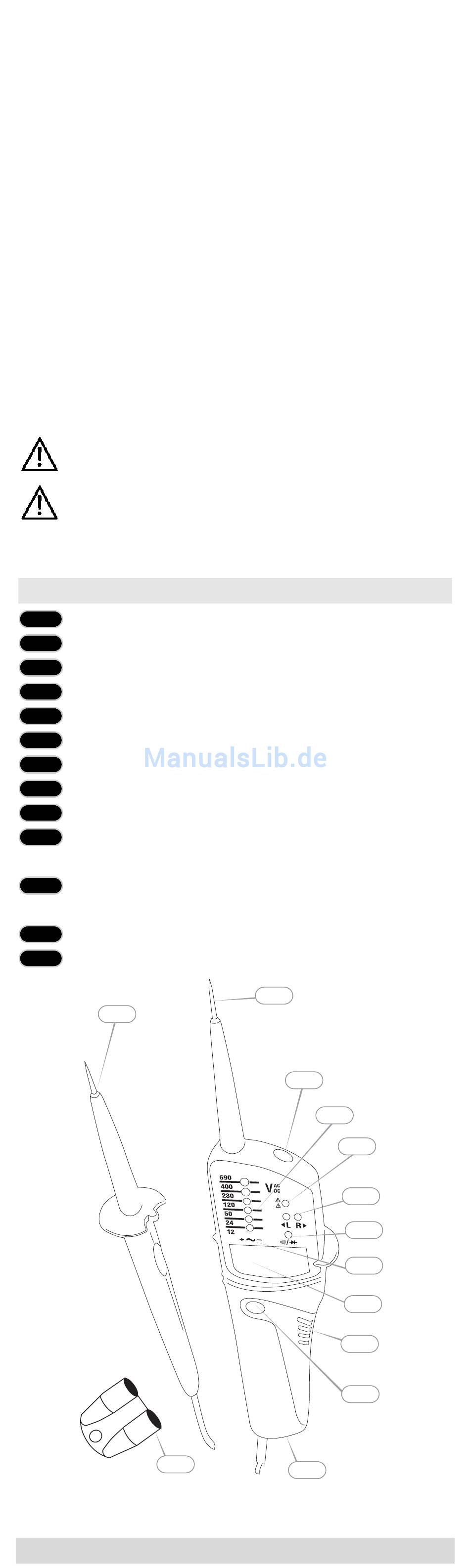

3.0 Bedienelemente und Anschlüsse
1
Griffprüfspitze - (L1)
2
Geräteprüfspitze + (L2)
3
Messstellenbeleuchtung
4
LED´s für Spannungsanzeige
5
LED für einpolige Phasenprüfung
6
LED für Drehfeld Links/Rechts
7
LED für Durchgang
8
Polaritätsanzeige
9
LCD für Spannungsanzeige (nur FLUKE T120 und T140)
10
RückseiteTaster - für Messstellenbeleuchtung
und bei T140 zusätzlich für Widerstand
11
Berührungselektrode für die zweipolige Bestimmung
der Drehfeldrichtung und einpolige Phasenprüfung
12
Batteriefach
13
Messspitzenschutz
4
1
13
•
die gewünsch-
•
zu lange unter ungün-
•
während des Transpor-
2
3
4
5
6
9
10
11
12
7
8
