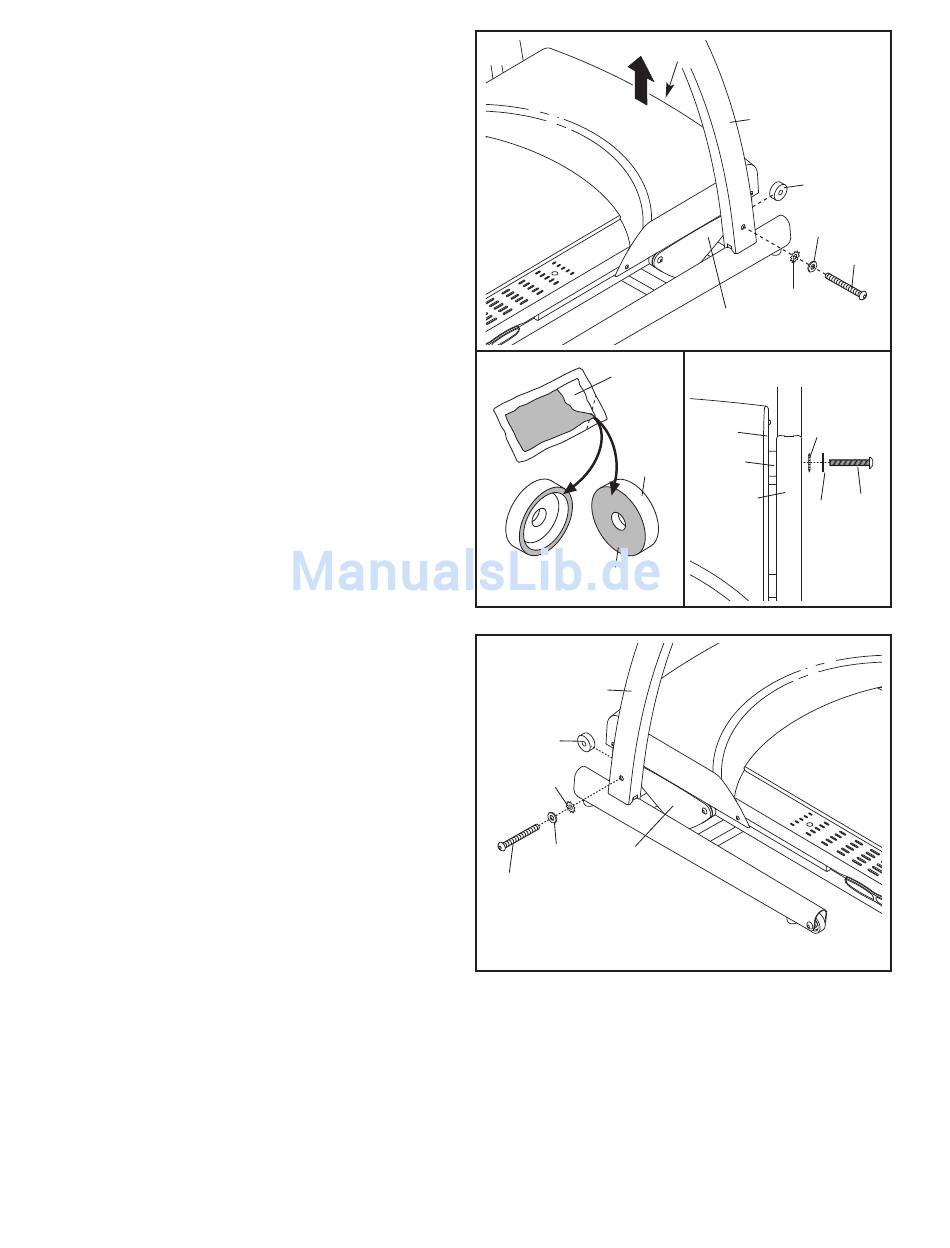

5. Siehe linke eingesetzte Detailzeichnung.
Finden Sie die zwei Pfostenabstandhalter (99).
Öffnen Sie die mitgelieferte Sendung von
Schmierfett und geben Sie auf beide Seiten der
beiden Pfostenabstandhalter etwas Fett.
Identifizieren Sie die Außenseiten der
Pfostenabstandhalter.
Eine zweite Person soll den Rahmen (67)
hochheben und ihn so halten, bis Schritt 7 vol-
lendet ist.
Halten Sie einen Pfostenabstandhalter (99)
zwischen den rechten Pfosten (98) und den
Steigungs rahmen (75), wobei die Außenseite
des Pfostenabstandhalters zum rechten
Pfosten hinschaut. Befestigen Sie den rechten
Pfosten mit einem M10 x 60mm Bolzen mit
Nylon-Klemmteil (15), einer M10
Unterlegscheibe (4) und einer Zahnscheibe M10
(8) am Steigungsrahmen; ziehen Sie den
Bolzen mit Nylon-Klemmteil noch nicht fest.
6. Halten Sie den verbleibenden Pfostenabstand-
halter (99) zwischen den linken Pfosten (96) und
den Steigungsrahmen (75), wobei die
Außenseite des Pfostenabstandhalters zum
linken Pfosten hinschaut. Befestigen Sie den
linken Pfosten mit einem M10 x 60mm Bolzen
mit Nylon-Klemmteil (15), einer M10 Scheibe (4)
und einer Zahnscheibe M10 (8) am
Steigungsrahmen; ziehen Sie den Bolzen mit
Nylon-Klemmteil noch nicht fest.
5
Schmier
mittel
99
Außenseite
6
96
99
8
4
75
15
9
67
98
99
4
15
8
75
Obenansicht
8
75
99
98
4
15
