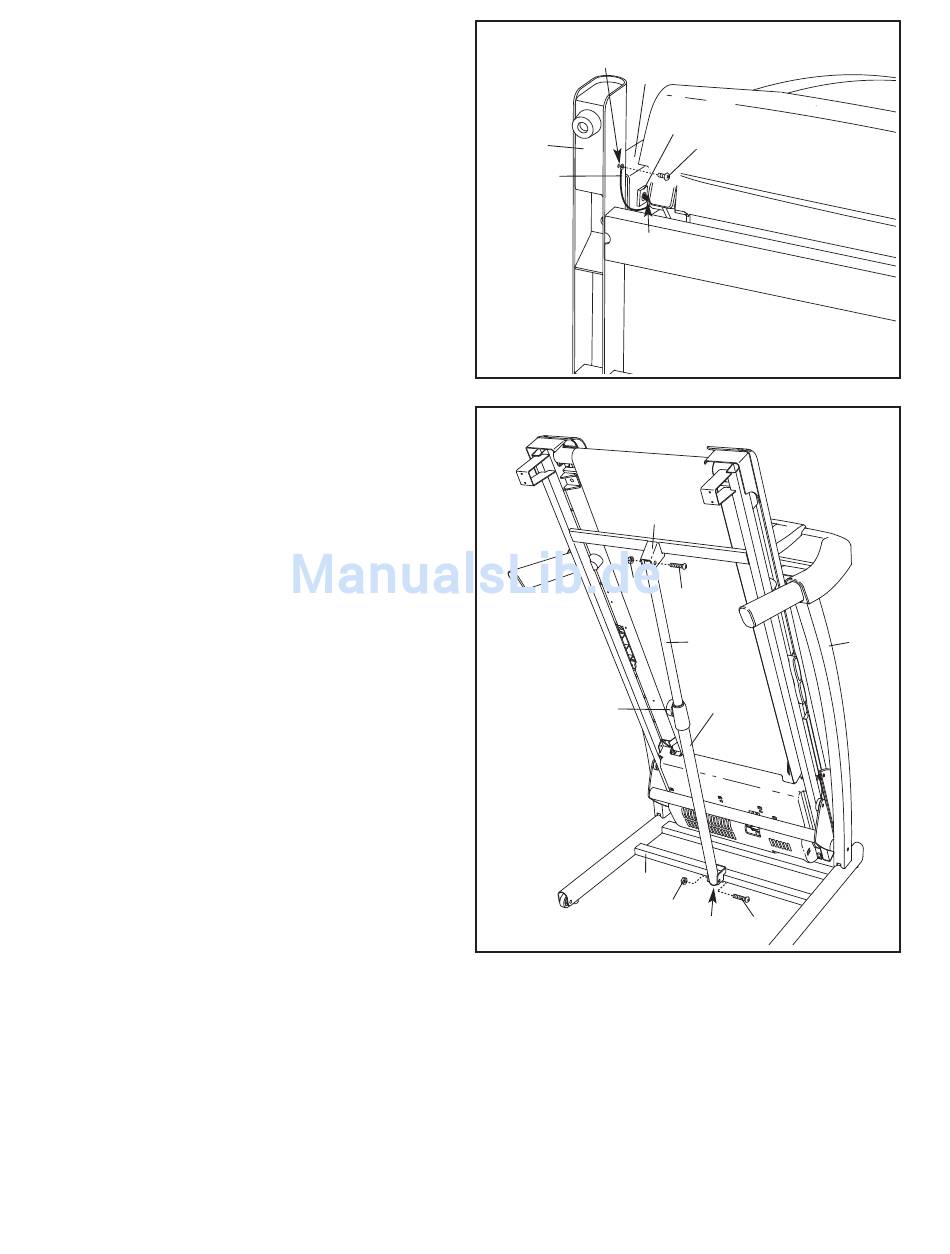

13. Befestigen Sie den Erdungsdraht des Pfosten-
draht (97) mit einer #8 x 3/4" Erdungsschraube
(11) am angedeuteten Loch in der Basis (101).
Drücken Sie die Dichtung (90) in den rechten
Pfosten (98) hinein.
14. Zwei Personen sollen nun den rechten Pfosten
(98) und den linken Pfosten (nicht abgebildet)
hochheben. Heben Sie dann den Rahmen (67)
zur angedeuteten Position an. Die zweite
Person soll den Rahmen halten, bis dieser
Schritt vollendet ist.
Richten Sie die Lagerungssperre (62) so aus,
dass sich der große Zylider und der
Verriegelungsknopf (63) in den angedeuteten
Positionen befinden.
Entfernen Sie die Befestigung vom oberen Ende
der Lagerungssperre (62). Befestigen Sie das
obere Ende der Lagerungssperre mit einem 3/8"
x 2" Bolzen (1) und einer 3/8" Kontermutter (3)
an der Klammer des Rahmens (67).
Entfernen Sie die Befestigung vom oberen Ende
der Lagerungssperre (62). Die Löcher in der
Verriegelungskappe (104) müssen weiterhin mit
den Löchern in der Lagerungssperre überein-
stimmen. Achten Sie darauf, dass die
Verriegelungskappe innerhalb der
Lagerungssperre verbleibt. Befestigen Sie die
Lagerungssperre mit einem 3/8" x 2" Bolzen (1)
und einer 3/8" Kontermutter (3) an der Klammer
der Basis (101). Anmerkung: Möglicherweise
muss man den Rahmen etwas nach vorn und
nach hinten bewegen, um die Lagerungssperre
mit der Klammer übereinzustimmen.
13
Loch
98
101
Erdungs
draht
97
14
67
3
63
101
13
90
11
1
62
Großer
Zylinder
3
104
1
98
