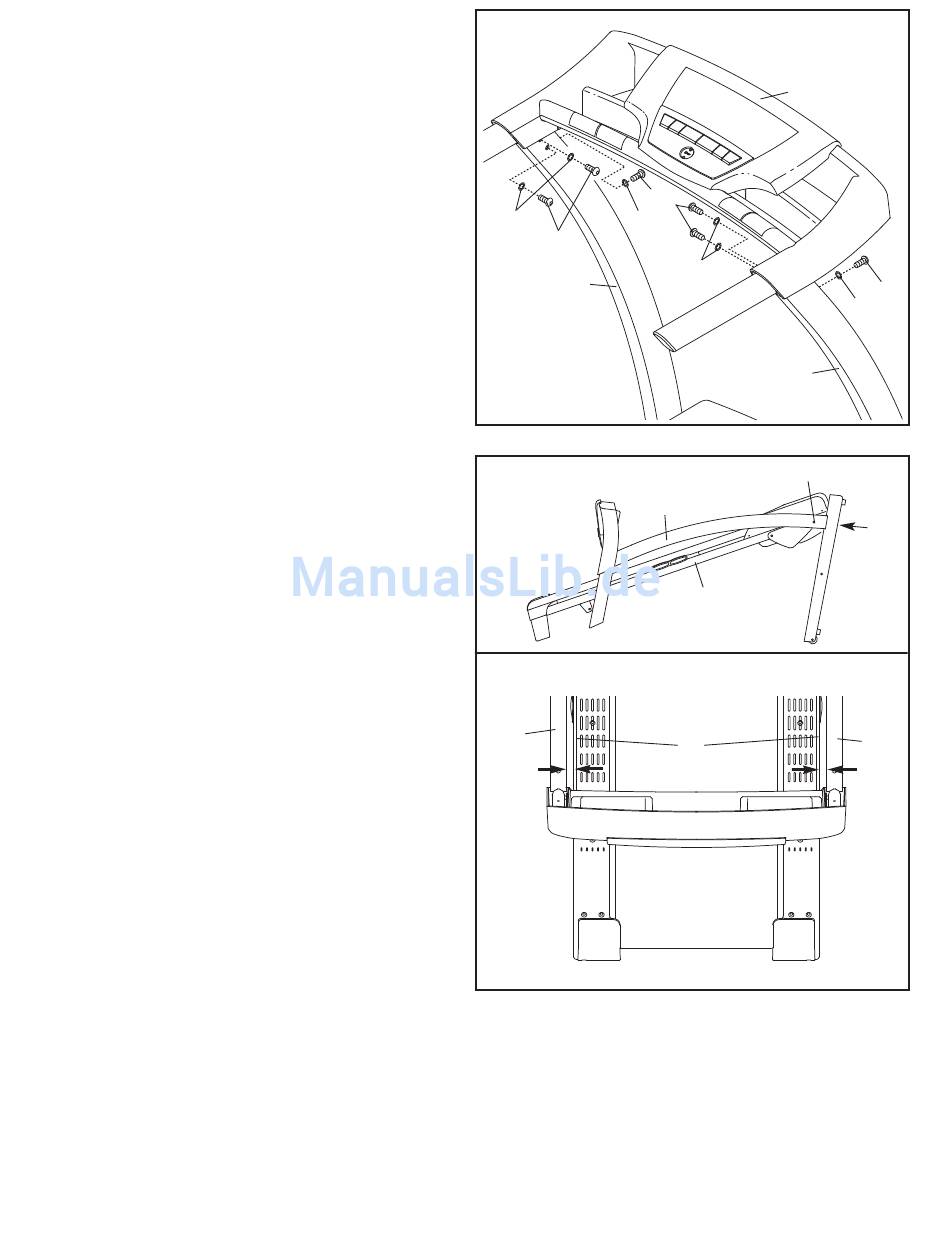

11. Befestigen Sie die Konsole (109) mit sechs M8 x
16mm Bolzen (17) und sechs Zahnscheiben
5/16"(2) an den Pfosten (96, 98). Ziehen Sie
alle sechs Bolzen erst leicht an, bevor Sie
einen davon richtig festziehen.
12. Zu zweit läßt man nun die Pfosten (96, 98)
herunter, wie angedeutet.
Siehe eingesetzte Detailzeichnung. Stellen
Sie die Pfosten (96, 98) so auf, dass sich der
Rahmen (67) in der Mitte zwischen den Pfosten
befindet.
Ziehen Sie auf beiden Seiten des Lauftrainer die
M10 x 53mm Bolzen mit Nylon-Klemmteil (18)
fest und ebenfalls die M10 x 60mm Bolzen mit
Nylon-Klemmteil (15). Ziehen Sie die M10 x
60mm Bolzen mit Nylon-Klemmteil nicht zu
fest an.
11
2
2
17
96
12
Seitenansicht
96, 98
Ansicht von oben
96
12
109
17
2
98
15
67
67
17
2
18
98
