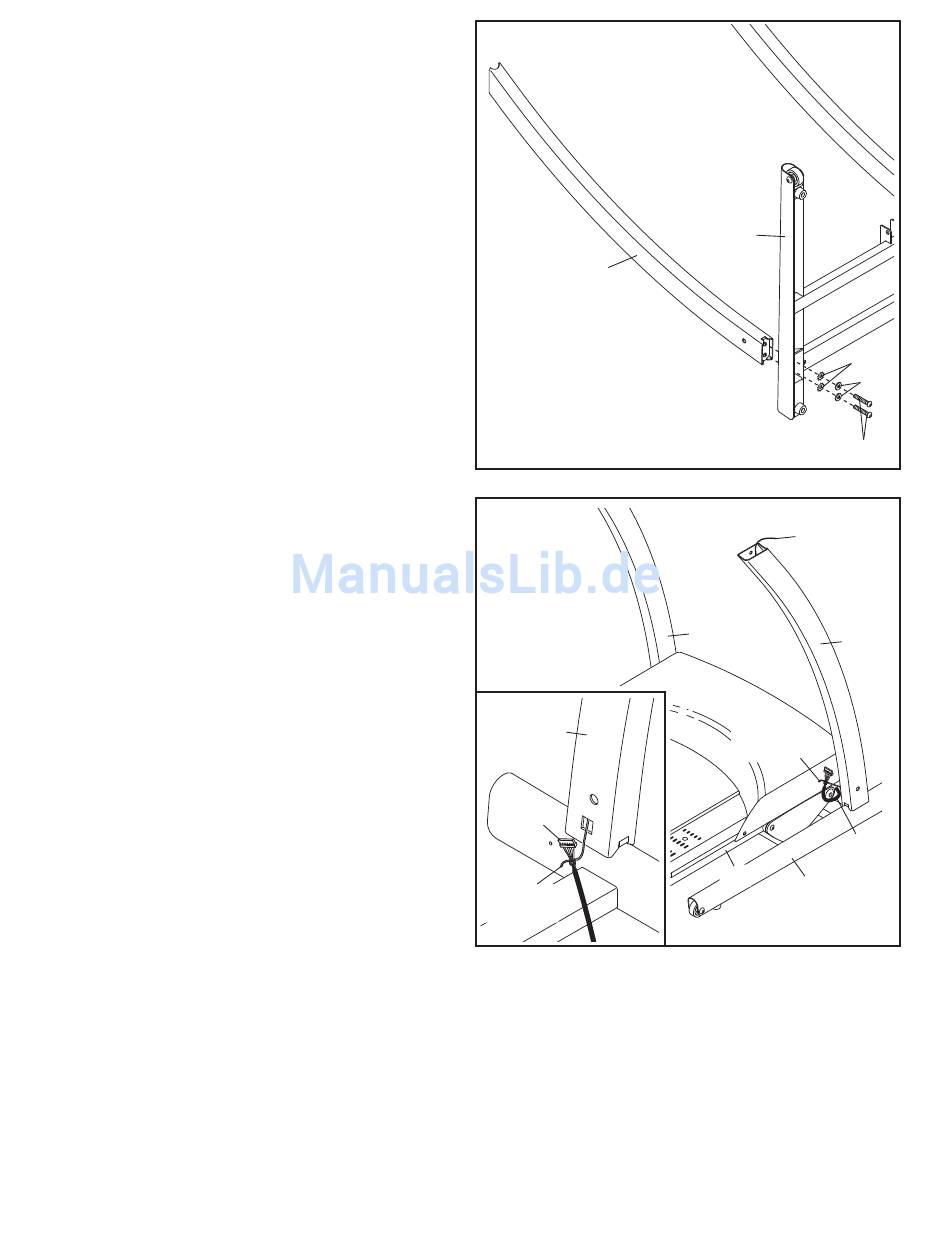

3. Richten Sie den linken Pfosten (96) und the
Basis (101) so aus, wie angezeigt. Befestigen
Sie den linken Pfosten mit zwei M10 x 53mm
Bolzen mit Nylon-Klemmteil (18), zwei flachen
M10 Unterlegscheiben (16) und zwei
Zahnscheiben M10 (8) an der Basis; ziehen Sie
die Bolzen mit Nylon-Klemmteil noch nicht
fest.
4. Legen Sie zum Schutz des Bodens oder des
Teppichs unter beide Enden des Rahmens
(67) einen Karton.
Zwei Personen sollen nun die Pfosten (96, 98)
hochheben, sodass die Basis (101) flach am
Boden liegt, wie hier angezeigt. Geben Sie dann
das Vorderteil des Rahmens (67) zwischen die
beiden Pfosten.
Siehe eingesetzte Detailzeichnung. Finden
Sie die Kabelbefestigung innerhalb des unteren
Endes des rechten Pfostens (98). Wickeln Sie
die Kabelbefestigung um das Ende des
Pfostendrahtes (97). Finden Sie dann das an-
dere Ende der Kabelbefestigung, welche aus
dem oberen Ende des Pfostens heraushängen
sollte. Ziehen Sie daran, bis der Pfostendraht
ganz durch den rechten Pfosten gezogen ist.
3
96
4
98
97
Kabelbef
estigung
8
101
8
16
18
Kabelbef
estigung
96
98
Kabelbef
estigung
97
67
101
