MONTAGE

Vergewissern Sie sich, dass das Netzkabel nicht eingesteckt ist. Zur Montage braucht man zwei Personen.
Legen Sie das Lauftrainer dort nieder, wo sich genügend Platz zur Entfernung der Verpackungsmaterialien befin-
det. Werfen Sie die Verpackung erst weg, nachdem die Montage vollendet ist. Anmerkung: Die Unterseite
des Laufbandes ist mit einem hochleistungsfähigen Schmiermittel eingefettet. Es ist möglich, dass während des
Transports ein wenig von dem Schmiermittel auf der Oberseite des Laufbandes oder am Verpackungskarton zu
liegen kommt. Das ist normal und beeinträchtigt die Leistung des Lauftrainers auf keine Weise. Sollte sich auf der
Oberseite des Laufbandes etwas Schmiermittel befinden, entfernen Sie es einfach mit einem weichen Tuch, wel-
ches mit einem mildem Haushaltsreiniger benetzt wurde.
Zur Montage brauchen Sie den Sechskantschlüssel
, Gummihammer

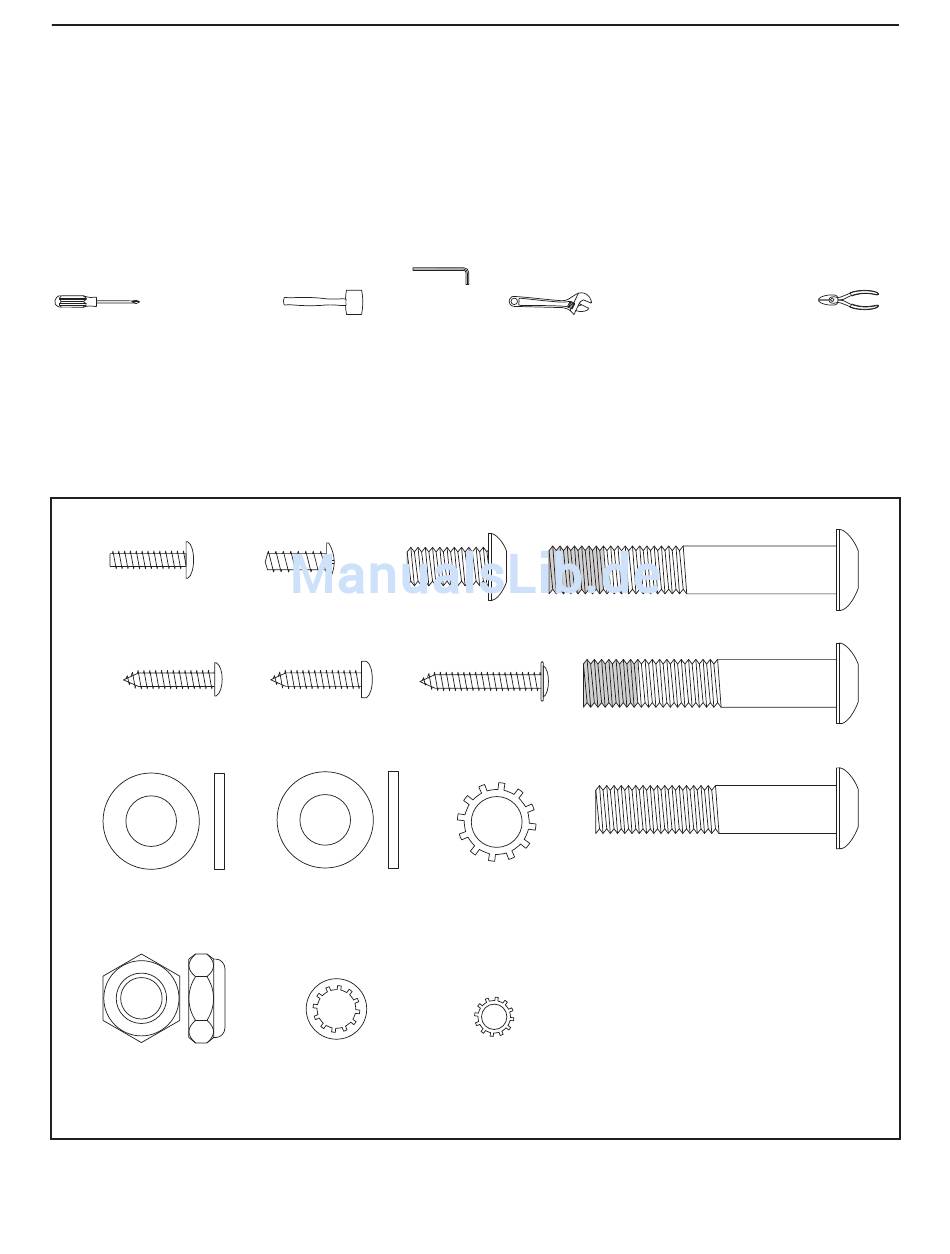

Verwenden Sie die Abbildungen unten zur Identifikation von Montageteilen. Die Zahl innerhalb der Klammern, die
sich unter jeder Abbildung befindet, ist die Bestellnummer, die mit der TEILELISTE am Ende dieser
Bedienungsanleitung übereinstimmt. Die Zahl nach den Klammern gibt an, wieviele solche Teile man zur
Montage braucht. Anmerkung: Sollte sich ein Teil nicht im Teilebeutel befinden, überprüfen Sie, ob das
Teil nicht schon in der Fabrik montiert worden ist. Um aus Plastik bestehende Teile nicht zu beschädi-
gen, sollten Sie bei der Montage keine Elektrowerkzeuge verwenden. Möglicherweise sind auch einige
Extrateile beigelegt worden.
M5 x 16mm
Schraube
(13)–2
M4.2 x 19mm
Bohrschraube
(14)–4
M10
Unterlegscheibe
(4)–2
3/8" Kontermutter
(3)–2
, eine Drahtzange
#8 x 3/4"
Erdungsschraube
(11)–1
Bolzen (17)–6
M4.2 x 19mm
Schraube (10)–6
Flache M10
Unterlegscheibe
(16)–4
5/16" Zahnscheibe
(2)–6
und Ihren eigenen Kreuzschlitzschraubendreher
, und einen Drahtschneider
M8 x 16mm
#8 x 1"
Schraube (7)–4
M10 Zahnscheibe
(8)–6
M5 Zahnscheibe
(12)–2
6
M10 x 60mm Bolzen mit
Nylon-Klemmteil (15)–2
M10 x 53mm Bolzen mit
Nylon-Klemmteil (18)–4
3/8" x 2" Bolzen (1)–2
.
