6. Abdeckung auf die Rückwand drücken und blauen Bügel
in Halterung einrasten lassen.
6.2

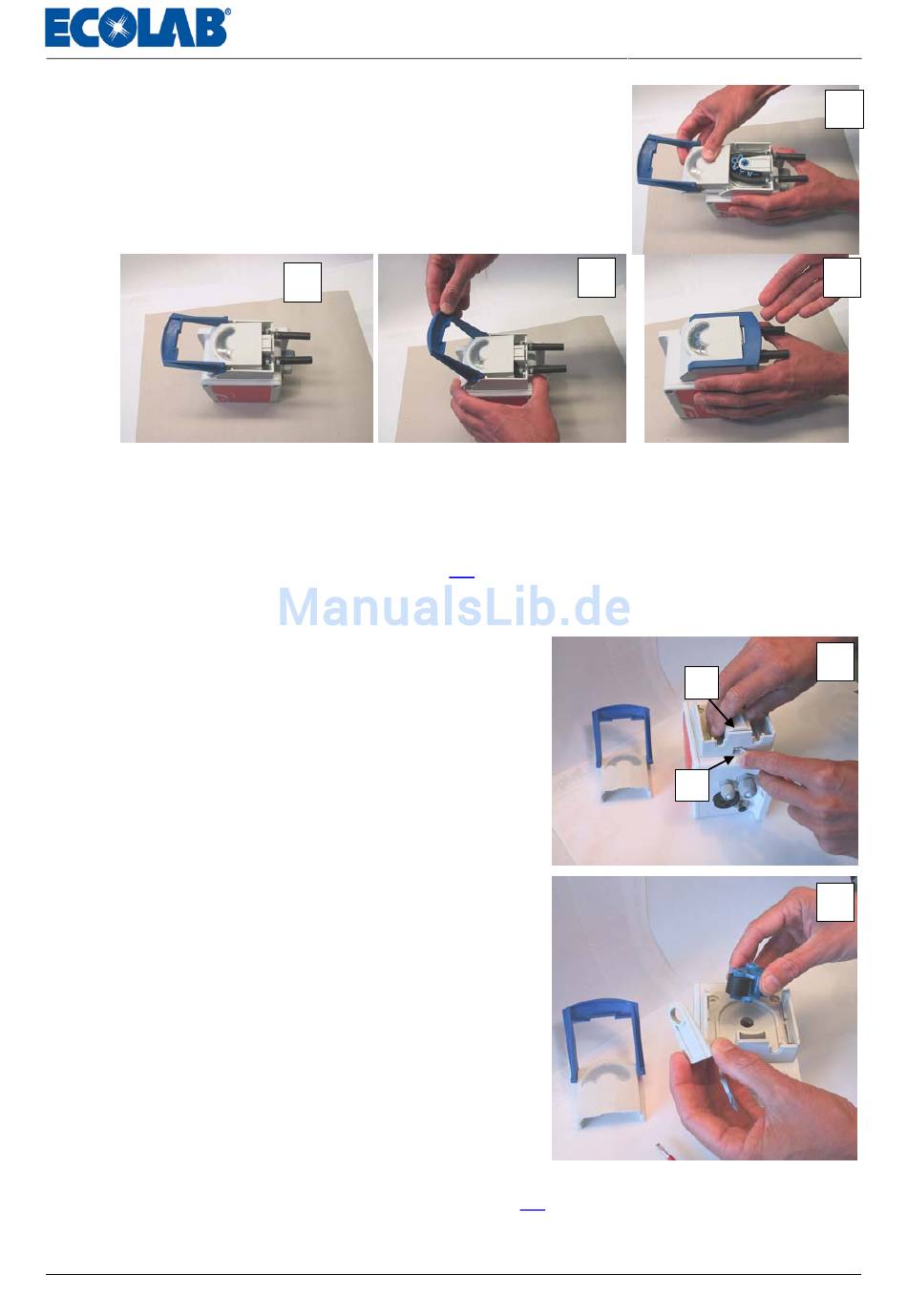

Rolleneinsatz ersetzen

Rolleneinsatz wie folgt ersetzen:
1. Abdeckung entfernen (siehe Kapitel 6.1).
2. Alten Quetschschlauch entfernen.
3. Schlauchgehäuse reinigen und Silikonrückstände entfernen.
4. Mit Schraubendreher auf Halterung drücken (1)
und Rolleneinsatz nach oben herausziehen (2).
5. Rolleneinsatz vorsichtig aus dem Gehäuse des
Pumpenkopfes herausnehmen.
6. Neuen Rolleneinsatz einsetzen, Rollenhalterung befestigen.
7. Pumpenkopf wieder einsetzen (siehe Kapitel 6.1).
