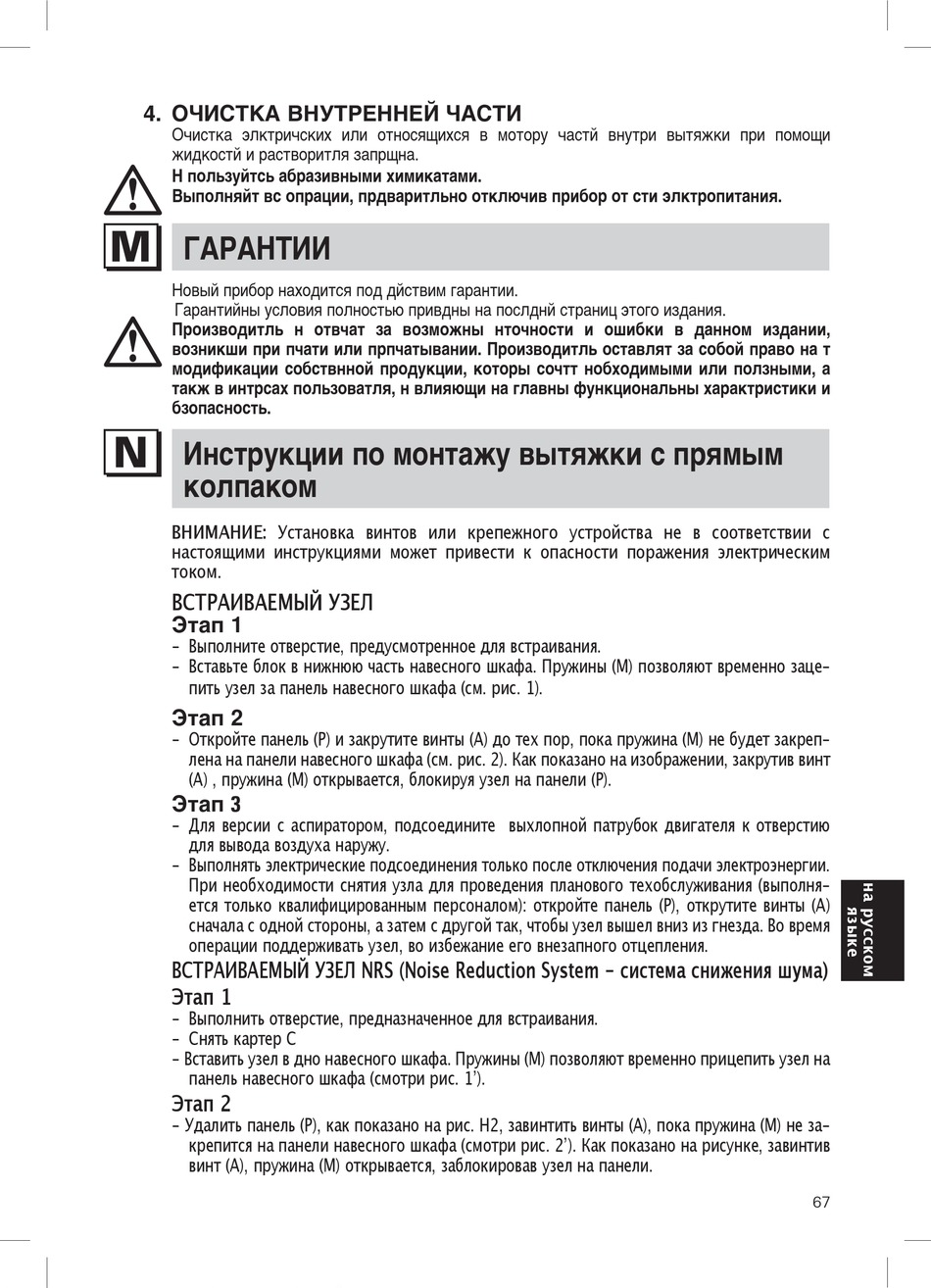

4. éóàëíäÄ ÇçìíêÖççÖâ óÄëíà
é˜ËÒÚ͇ ˝ÎÍÚ˘ÒÍËı ËÎË ÓÚÌÓÒfl˘ËıÒfl ‚ ÏÓÚÓÛ ˜‡ÒÚÈ ‚ÌÛÚË ‚˚ÚflÊÍË ÔË ÔÓÏÓ˘Ë
ÊˉÍÓÒÚÈ Ë ‡ÒÚ‚ÓËÚÎfl Á‡Ô˘Ì‡.
ç ÔÓθÁÛÈÚÒ¸ ‡·‡ÁË‚Ì˚ÏË ıËÏË͇ڇÏË.
Ç˚ÔÓÎÌflÈÚ ‚Ò ÓÔ‡ˆËË, Ô‰‚‡ËÚθÌÓ ÓÚÍβ˜Ë‚ ÔË·Ó ÓÚ ÒÚË ˝ÎÍÚÓÔËÚ‡ÌËfl.
M
ÉÄêÄçíàà
çÓ‚˚È ÔË·Ó ̇ıÓ‰ËÚÒfl ÔÓ‰ ‰ÈÒÚ‚ËÏ „‡‡ÌÚËË.
ɇ‡ÌÚËÈÌ˚ ÛÒÎÓ‚Ëfl ÔÓÎÌÓÒÚ¸˛ ÔË‚‰Ì˚ ̇ ÔÓÒΉÌÈ ÒÚ‡Ìˈ ˝ÚÓ„Ó ËÁ‰‡ÌËfl.
èÓËÁ‚Ó‰ËÚθ Ì ÓÚ‚˜‡Ú Á‡ ‚ÓÁÏÓÊÌ˚ ÌÚÓ˜ÌÓÒÚË Ë Ó¯Ë·ÍË ‚ ‰‡ÌÌÓÏ ËÁ‰‡ÌËË,
‚ÓÁÌËÍ¯Ë ÔË Ô˜‡ÚË ËÎË ÔÔ˜‡Ú˚‚‡ÌËË. èÓËÁ‚Ó‰ËÚθ ÓÒÚ‡‚ÎflÚ Á‡ ÒÓ·ÓÈ Ô‡‚Ó Ì‡ Ú
ÏÓ‰ËÙË͇ˆËË ÒÓ·ÒÚ‚ÌÌÓÈ ÔÓ‰Û͈ËË, ÍÓÚÓ˚ ÒÓ˜ÚÚ ÌÓ·ıÓ‰ËÏ˚ÏË ËÎË ÔÓÎÁÌ˚ÏË, ‡
Ú‡ÍÊ ‚ ËÌÚÒ‡ı ÔÓθÁÓ‚‡ÚÎfl, Ì ‚ÎËfl˛˘Ë ̇ „·‚Ì˚ ÙÛÌ͈ËÓ̇θÌ˚ ı‡‡ÍÚËÒÚËÍË Ë
·ÁÓÔ‡ÒÌÓÒÚ¸.
N
àÌÒÚÛ͈ËË ÔÓ ÏÓÌÚ‡ÊÛ ‚˚ÚflÊÍË Ò ÔflÏ˚Ï
ÍÓÎÔ‡ÍÓÏ
ВНИМАНИЕ: Установка винтов или крепежного устройства не в соответствии с
настоящими инструкциями может привести к опасности поражения электрическим
током.
ВСТРАИВАЕМЫЙ УЗЕЛ
ùÚ‡Ô 1
- Выполните отверстие, предусмотренное для встраивания.
- Вставьте блок в нижнюю часть навесного шкафа. Пружины (M) позволяют временно заце-
пить узел за панель навесного шкафа (см. рис. 1).
ùÚ‡Ô 2
- Откройте панель (P) и закрутите винты (A) до тех пор, пока пружина (M) не будет закреп-
лена на панели навесного шкафа (см. рис. 2). Как показано на изображении, закрутив винт
(A) , пружина (M) открывается, блокируя узел на панели (P).
ùÚ‡Ô 3
- Для версии с аспиратором, подсоедините выхлопной патрубок двигателя к отверстию
для вывода воздуха наружу.
- Выполнять электрические подсоединения только после отключения подачи электроэнергии.
При необходимости снятия узла для проведения планового техобслуживания (выполня-
ется только квалифицированным персоналом): откройте панель (P), открутите винты (A)
сначала с одной стороны, а затем с другой так, чтобы узел вышел вниз из гнезда. Во время
операции поддерживать узел, во избежание его внезапного отцепления.
ВСТРАИВАЕМЫЙ УЗЕЛ NRS (Noise Reduction System - система снижения шума)
Этап 1
- Выполнить отверстие, предназначенное для встраивания.
- Снять картер C
- Вставить узел в дно навесного шкафа. Пружины (M) позволяют временно прицепить узел на
панель навесного шкафа (смотри рис. 1ʼ).
Этап 2
- Удалить панель (P), как показано на рис. H2, завинтить винты (A), пока пружина (M) не за-
крепится на панели навесного шкафа (смотри рис. 2ʼ). Как показано на рисунке, завинтив
винт (A), пружина (M) открывается, заблокировав узел на панели.
67
