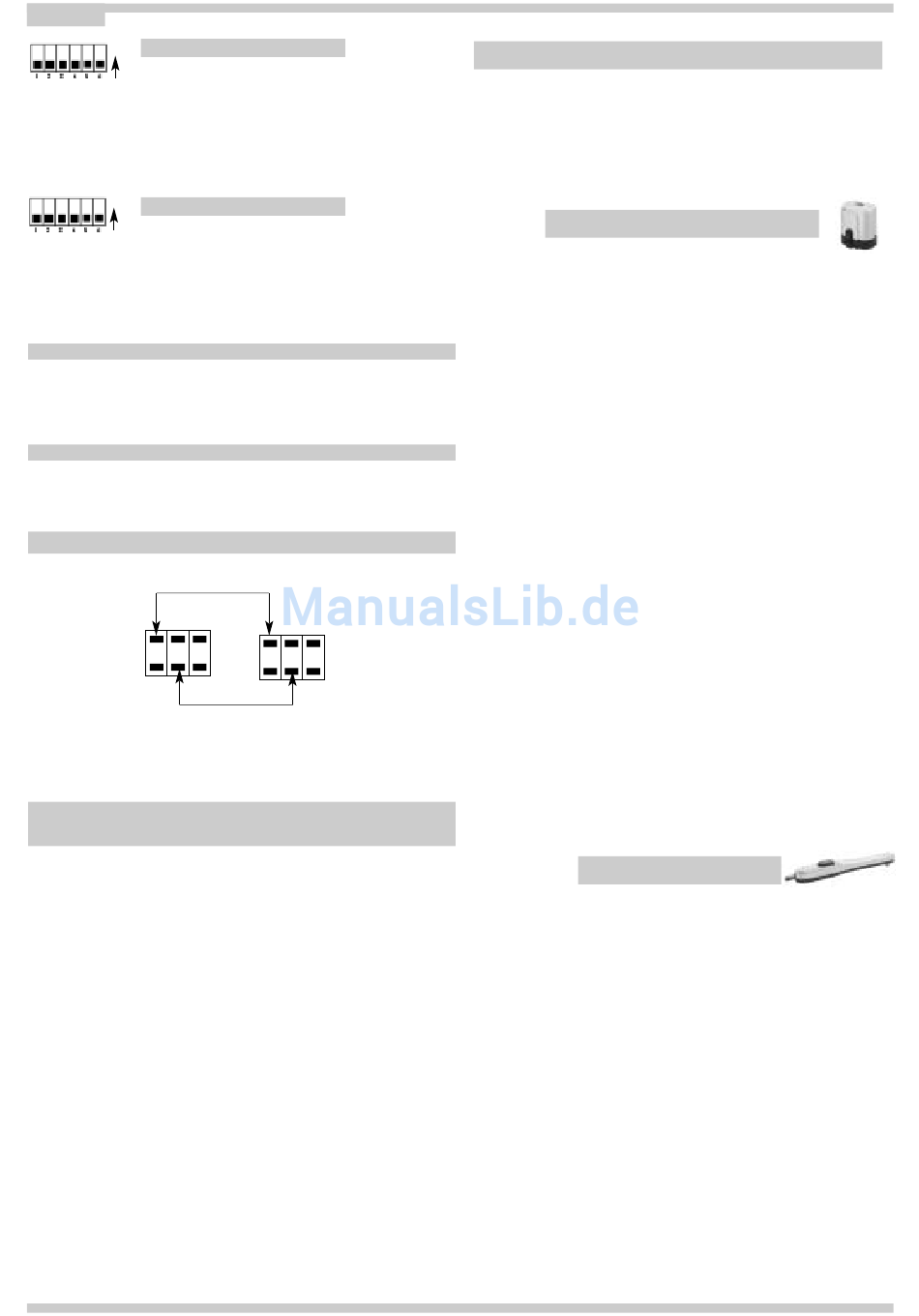

S1
S1- MICROINTERRUPTEURS DE GESTION
ON
DIP 1 Contrôle du sens de rotation du moteur et réglage du fin de course (ON)
DIP 2 Apprentissage des temps d'ouverture totale (ON)
DIP 3 Apprentissage des temps d'ouverture piéton (ON)
DIP 4 Temps d'attente avant la fermeture automatique (ON)
DIP 5 Photocellules toujours actives (OFF), photocellules actives seulement à la fermeture (ON)
DIP 6 Préclignotement (ON)
S2
ON
S2- MICROINTERRUPTEURS DE GESTION
DIP 1 Récepteur radio par pas (OFF), automatique (ON)
DIP 2 Fonctionnement de motoréducteurs plus avec codeur (ON)
DIP 3 Serrure électrique (ON)
DIP 4 Coup de décrochage de la serrure électrique et facilité de déblocage des battants (ON)
DIP 5 Modalité de fonctionnement à temps (OFF), avec fins de course électriques (ON)
DIP 6 Actionnement du portail coulissant (OFF), portail à battant (ON)
S3-RESET EMPERATIVEMENT
A chaque changement de la position des dips, ponter successivement S3 pendant au moins 1
seconde (opération pouvant être exécutée avec un tournevis). Le reset est visualisé par
l'activation temporaire du clignotant, du signal sonore (option), de la led témoin portail ouvert et
par la led de l'état de la batterie.
S4-SELECTION 1 - 2 MOTEURS (EURO 2 PLUS)
Par défaut, la centrale euro 2 plus 12V est configurée pour le fonctionnement de 2 moteurs
Pour utiliser la carte pour actionner un seul moteur, découper l'emplacement S4
Pour la programmation des temps, se référer au type de motoréducteur utilisé.
S5-S6: CAVALIER DE SELECTION TYPE D'OPERATEUR
PRINCE
S5
SELECTION
OPERATEUR
MOTEUR 1
K400 PLUS KING PLUS
Si l'on utilise les modèles K400 PLUS 12V et king plus 12V, fermer le cavalier central pour
exclure le capteur de courant. Tous les modèles plus sont équipés d'un codeur optique et n'ont
pas besoin de capteur de courant.
CONTROLE DU SENS DE ROTATION
DU MOTEUR ET REGLAGE DU FIN DE COURSE
Ce contrôle a pour rôle d'aider l'installateur pendant la mise en place du dispositif ou pour les
contrôles suivants.
Cette modalité permet les contrôles suivants:
- Contrôle du sens de marche du/des moteur/s.
- Tarage du/des capteur/s de courant (voir paragraphe S5-S6 TARAGE POUR LE
FONCTIONNEMENT AVEC CAPTEUR/S DE COURANT (UNIQUEMENT PRINCE)).
Pendant cette phase, à l'ouverture comme à la fermeture, le/les moteur/s fonctionnent à petite
vitesse
Remarque : pour faciliter les opérations, si l'appareillage en est démuni, il est conseillé de
monter, à proximité du portail et même provisoirement, un tableau de commande présentant des
boutons d'ouverture et de fermeture.
1° Contrôler que le déblocage d'urgence n'est pas actionné, et que, par conséquent, le L12 est
allumé.
2° Mettre le dip s1-1 sur la position ON et appuyer sur le bouton PROG., la Led L1 se met à
clignoter. (Si elle ne clignote pas, effectuer un RESET sur S3, et appuyer le bouton PROG.)
3° Appuyer sur le bouton d'ouverture et le maintenir appuyé (le fonctionnement est effectué
homme présent) S'assurer que le portail s'ouvre. S'il n'en est pas ainsi, relâcher le bouton et
inverser les deux fils du moteur.
4° Appuyer sur le bouton de fermeture et le maintenir appuyé. Lorsque le portail est arrivé en fin
de fermeture, régler l'intervention du/des capteur/s de courant (UNIQUEMENT pour
opérateurs PRINCE).
5° A la fin du contrôle, remettre le dip1 de s1 sur la position OFF, la Led L1 s'éteint pour signaler
l'interruption du contrôle.
Pendant ce contrôle:
- La serrure électrique agit pendant ce contrôle, si activée auparavant par DIP3 sur S2.
- S'il y a 2 battants, à l'ouverture, les moteurs ouvrent simultanément.
- A la fermeture, un déphasage des portails a lieu pendant 2 secondes (fixe).
S6
SELECTION
OPERATEUR
MOTEUR 2
PROGRAMMATION DES TEMPS
N.B. Pendant la programmation les sécurités sont actives. En cas d'intervention elles
arrêtent le portail (sur le tableau le voyant L1 clignotant s'allumera fixement en signalant
l'anomalie), et la programmation sera interrompue. Recommencer la programmation en
déplaçant le dip 2 de S1 de ON sur OFF, et refermer complètement le portail à l'aide du
CONTROLEUR DE SENS DE ROTATION DU MOTEUR) remettre DIP 2 de S1 en position
ON et refaire la procédure de programmation
K400 PLUS 12V
PROGRAMMATION DES TEMPS D'UN K400 PLUS 12V
1° Le portail doit être complètement fermé et le fin de course de fermeture appuyé
2° Placer le dip 2 de s1 sur la position ON
3° Appuyer le bouton PROG. => La led l1 émettra des clignotements brefs.
4° Appuyer le bouton PROG. (ou la télécommande, le bouton d'ouverture ou le bouton par pas)
=> le portail s'ouvrira en basse vitesse.
5° Le fin de course étant atteint, le portail s'arrête =.> Au même instant, le comptage du temps
d'attente avant la fermeture automatique démarre (max. 15 minutes, peut être exclu avec le
dip 4 de s1).
6° Passé le temps d'attente désiré avant la fermeture automatique, appuyer le bouton PROG.
(ou la télécommande, le bouton d'ouverture ou le bouton par pas) => le portail ferme= >. Au
même moment la led I1 cesse de clignoter en signalant la sortie de la procédure
d'apprentissage.
7° A partir de cet instant, le fonctionnement est automatique et une éventuelle intervention des
sécurités ou d'autres commandes est donc acceptée comme pour le mode de fonctionnement
normal (inversions, stops, alarmes, etc...) Le portail se ferme à grande vitesse, avant de
ralentir lorsqu'il se trouve tout près du fin de course de fermeture (environ 60 cm)
8° Le portail s'arrête lorsque le fin de course de fermeture est appuyé
9° A la fin de la programmation, replacer le dip 2 de s1 sur OFF.
PROGRAMMATION DES TEMPS PIETON D'UN K400 PLUS 12V
AVEC CODEUR ET FIN DE COURSE
1° Le portail doit être complètement fermé et le fin de course de fermeture actionné
2° Placer le dip 3 de s1 sur la position ON
3° Appuyer le bouton PROG. => La led l1 émettra des clignotements brefs.
4° Appuyer le bouton d'ouverture piéton. => le portail s'ouvrira en basse vitesse.
5° L'ouverture désirée étant atteinte, appuyer sur le bouton piéton pour arrêter le portail et
mémoriser le temps =.> Au même instant, le comptage du temps d'attente avant la fermeture
automatique démarre (max. 15 minutes, peut être exclu avec le dip 4 de s1)
6° Passé le temps d'attente désiré avant la fermeture automatique, appuyer le bouton piéton =>
le portail ferme. Au même moment la led I1 cesse de clignoter en signalant la sortie de la
procédure d'apprentissage.
7° A partir de cet instant, le fonctionnement est automatique et une éventuelle intervention des
sécurités ou d'autres commandes est donc acceptée comme pour le mode de fonctionnement
normal (inversions, stops, alarmes, etc...). Le portail commence à se fermer à grande vitesse,
avant de ralentir lorsqu'il se trouve tout près du fin de course de fermeture (environ 60 cm).
8° Le fin de course fermeture étant atteint, le portail s'arrête.
9° A la fin de l'apprentissage, replacer le dip 3 de s1 sur OFF
KING PLUS 12V
PROGRAMMATION DES TEMPS DE DEUX KING PLUS 12V
1° Le portail doit être complètement fermé
2° Placer le dip 2 de s1 sur la position ON
3° Appuyer le bouton PROG. => La led l1 émettra des clignotements brefs.
4° Appuyer le bouton PROG. (la télécommande, le bouton d'ouverture ou le bouton par pas) =>
le portail 1 s'ouvrira en basse vitesse.
5° L'arrêt mécanique d'ouverture étant atteint, le portail 1 s'arrête à la suite de l'intervention du
codeur =. > Au même instant, l'ouverture du portail 2 est activée. L'arrêt mécanique
d'ouverture étant atteint, le portail 2 s'arrête à la suite de l'intervention du codeur =.> Au
même instant, le comptage du temps d'attente avant la fermeture automatique démarre (max.
15 minutes, peut être exclu avec le dip 4 de s1).
6° Passé le temps d'attente désiré avant la fermeture automatique, appuyer le bouton PROG.
(ou la télécommande, le bouton d'ouverture ou le bouton par pas) => le portail 2 ferme=
7° Appuyer le bouton PROG. (ou la télécommande, le bouton d'ouverture ou le bouton par pas)
=> le portail 1 ferme en décalant les 2 portails. Au même moment la led I1 cesse de clignoter
en signalant la sortie de la procédure d'apprentissage.
8° A partir de cet instant, le fonctionnement est automatique et une éventuelle intervention des
sécurités ou d'autres commandes est donc acceptée comme pour le mode de fonctionnement
normal (inversions, stops, alarmes, etc...) Le portail commence à se fermer à grande vitesse,
avant de ralentir lorsqu'il se trouve tout près de l'arrêt mécanique de fermeture (environ 60
cm).
9° Le portail s'arrête lorsque l'arrêt mécanique de fermeture est atteint à la suite de l'intervention
du codeur.
10° A la fin de l'apprentissage replacer le Dip 2 de S1 sur OFF
PROGRAMMATION DES TEMPS PASSAGE PIETON DU KING PLUS
1° Le portail doit être complètement fermé
