CARATTERISTICHE TECNICHE

Range di temperatura
Umidità
Tensione di alimentazione
Tensione di alimentazione scheda da trasformatore
Frequenza
Assorbimento massimo scheda a vuoto
Microinterruzioni di rete
Potenza massima motore
Potenza massima spia cancello aperto
Carico massimo lampeggiatore
Corrente disponibile per fotocellule e accessori
Corrente disponibile su connettore radio
Alimentazione batteria
Peso
Grado di protezione in contenitore a parete
Grado di protezione a bordo motore
Ingombro contenitore a parete
Trasformatore
Tutti gli ingressi devono essere utilizzati come contatti puliti perché l'alimentazione é generata
internamente alla scheda ed é disposta in modo da garantire il rispetto di isolamento doppio o
rinforzato rispetto alle parti in tensione.
Tutti gli ingressi e le uscite vengono gestiti da un circuito integrato programmato.

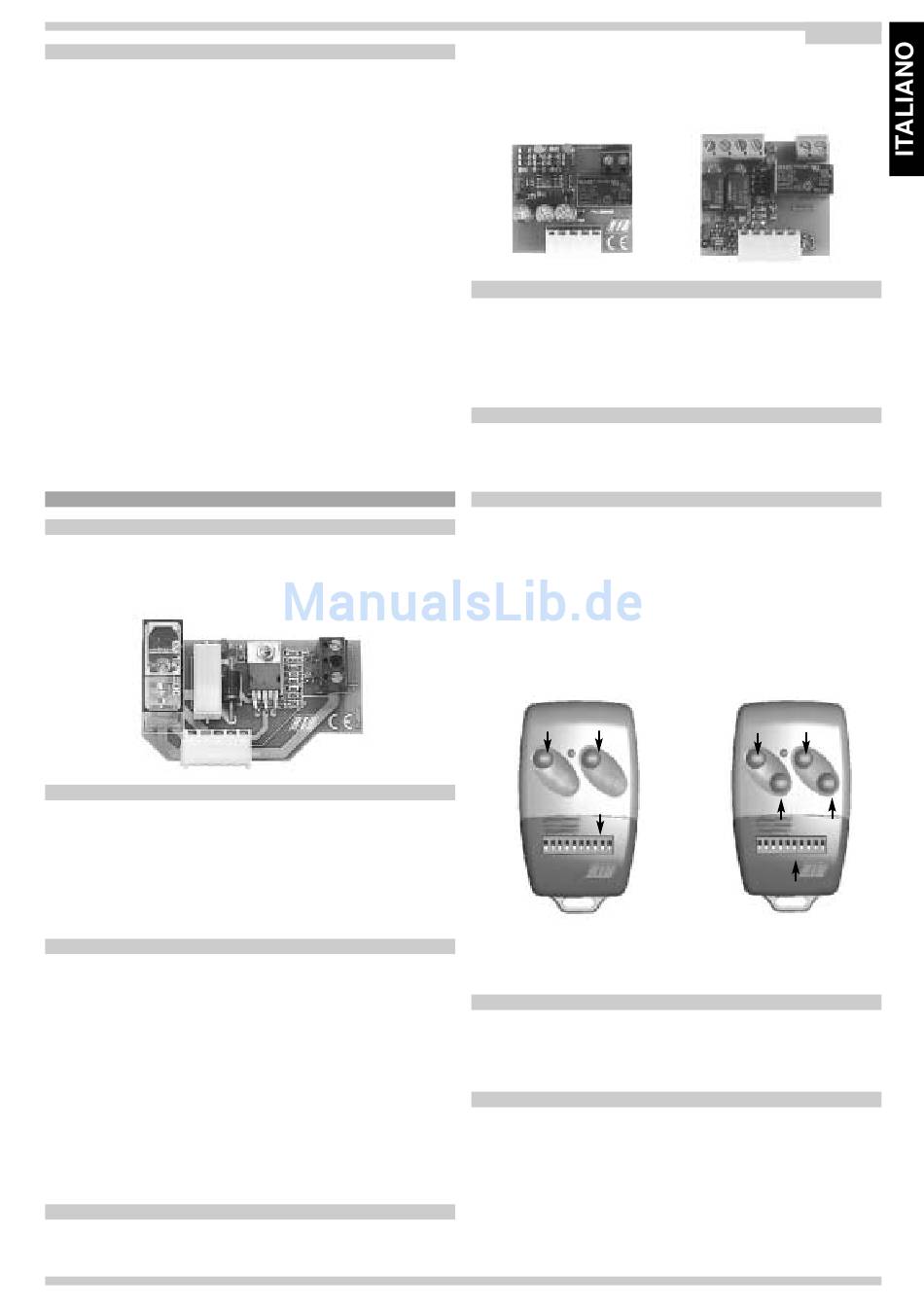

ACCESSORI
SCHEDA DI CARICA BATTERIA
Cod. ACG4645 per PRINCE e KING (1 o 2 motori)
Cod. ACG4646 per K400
Il tempo di ricarica completa della batteria da 12Vdc 7 AH (opzionale cod. ACG9510), alla prima
installazione è di 24 ore, con una corrente di carica di 0,03 A.
ALIMENTAZIONE SPIA DI SEGNALAZIONE STATO BATTERIA
In caso di mancanza di tensione di rete con intervento della batteria di emergenza, questa spia
si accende segnalando la mancanza di rete, e comincia a lampeggiare solo quando la batteria
risulta scarica.
Quando la spia lampeggia tutte le funzioni della centralina vengono inibite.
Solo al ritorno della tensione di rete la spia si spegne e tutti i comandi vengono ristabiliti
(ovviamente la batteria si ricaricherà solo in presenza della tensione di rete).
N.B.: se si eccede con le lampade, la logica della centralina ne risulterà compromessa
con possibile blocco delle operazioni.
FUNZIONAMENTO CON BLACK OUT
Se viene collegata una batteria alla centralina, con mancanza di tensione di rete la spia di stato
batteria si accende segnalando il funzionamento con batteria. Il funzionamento del cancello
viene garantito fino ad un livello di carica di circa 10V, dopo di che subentra una segnalazione
data dalla scheda di ricarica al microprocessore che blocca il cancello e fa lampeggiare la spia
di segnalazione cancello aperto e la spia stato batteria. Al ritorno della tensione di rete la
scheda di ricarica inizierà a ricaricare la batteria.
È sufficiente premere il telecomando (o il pulsante di apertura o il pulsante passo passo) per
aprire il cancello. A cancello aperto dare un comando di chiusura o attendere il tempo di pausa
prima della chiusura automatica. Il cancello parte in chiusura. All'arrivo in chiusura vengono
ristabilite le funzionalità normali.
Se non viene collegata una batteria alla centralina, non vi sono particolari procedure da seguire.
Al ritorno della tensione di rete, è sufficiente premere il telecomando, il pulsante di apertura o il
pulsante passo passo per aprire il cancello. A cancello aperto date un comando di chiusura o
attendete il tempo di pausa prima della chiusura automatica. Il cancello parte in chiusura.
All'arrivo in chiusura vengono ristabilite le funzionalità normali.
Durante il riallineamento le sicurezze sono attive.
SCHEDA ATTIVAZIONE LUCE BOX (OPZIONALE)
Utilizzando le schede a 1 relé (cod. ACQ9075) o a 3 relé (cod. ACQ9082) EURO, l'accensione
della luce verrà eseguita automaticamente per 1 secondo o 3 minuti ogni volta che si comanda
0 +-70 °C
< 95% senza condensazione
230Vac +-10%
12Vac
50/60 Hz
120MA
100MS
60 W
3 W (equivalente a 1 lampadina o 5 led
con resistenza in serie da 1,2 k)
10 W 12Vdc
1 A a 12Vdc
200 MA
10,2-13Vdc
kg 5,2 8 (senza batteria)
IP55
IP44
33x24,2x12,4
Potenza 200Va
V primario 230 Vac
V Secondario 12Vac
l'apertura o la chiusura dell'automazione.
Utilizzando la scheda euro a 3 relé, il secondo e il terzo relé saranno abilitati alla sola funzione
di canale B e canale C radio a condizione di usufruire del ricevitore radio a scheda
opportunamente configurato al funzionamento quadricanale (la centralina non deve essere nella
versione CRX).
BUZZER (OPZIONALE)
Durante l'apertura e la chiusura il buzzer darà un segnale sonoro intermittente.
Nei casi di intervento di sicurezze quali l'encoder ed il sensore di corrente, questo segnale
aumenta la frequenza dell'intermittenza.
Segnala inoltre lo stato di sblocco dei motori battenti con una frequenza sonora più lunga.
FINECORSA ELETTRICI (OPZIONALI PER BATTENTE/I)
Con il DIP 5 di S2 in posizione ON è possibile gestire dei finecorsa elettrici (NC)
TELECOMANDO MOON 433 (2 CH ACG6081 - 4CH ACG6082)
Il telecomando viene fornito con una batteria stilo da 12Vdc che deve essere sostituita ogni
6 mesi per garantire la portata ottimale .
Il telecomando è dotato della funzione POWER SAVER per salvaguardare la carica della
batteria. Se il tasto rimane premuto per più di 8 secondi il telecomando si spegne
automaticamente per poi riaccendersi ad un nuovo impulso.
È inoltre dotato di un led di segnalazione che si illumina durante il comando.
Se il telecomando è a 2 canali questo vuol dire 2 tasti e che il tasto a sinistra è canale A e quello
di destra è canale B (vedi immagine).
ch: A ch: B
#
PROGRAMMAZIONE CODICE RADIO
Si ottiene agendo sui 10 microinterruttori (#) spostandoli in posizione "ON" o "OFF", secondo il
codice che si desidera creare.
ANTENNA (cod.ACG5450)
Per ottenere le migliori prestazioni degli apparati sopracitati, bisogna installare un'antenna
accordata sulla frequenza 433,92MHz .
N.B. Fare molta attenzione che il filo centrale del cavo non vada a contatto con la calza in
rame esterna, ciò renderebbe nullo il funzionamento dell'antenna.
L'antenna va installata perpendicolarmente e deve essere in vista del telecomando. Il cavo
dell'antenna non deve passare all'interno di pilastri, sia di metallo che di cemento o muratura
varia, ma in canaline in plastica applicate all'esterno dei pilastri.
Pag. 11 di 32
ch: A ch: B
ch: C ch: D
#
