4. Einschalten des Gerätes

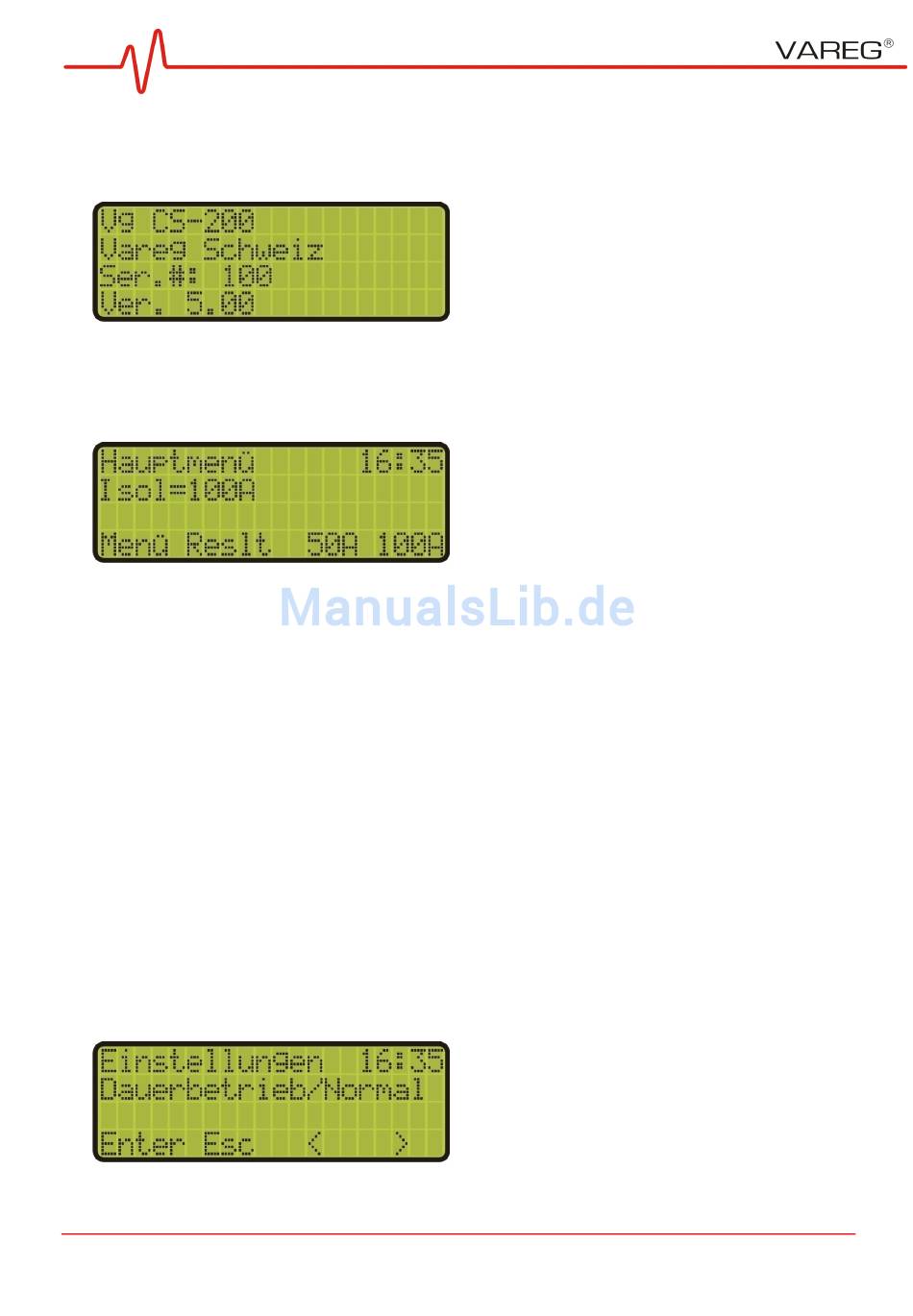

Nach dem Einschalten des Gerätes meldet sich das Gerät folgendermassen an.
Nach ca. 3 Sekunden wechselt das Gerät automatisch ins Hauptmenü .
5. Hauptmenü
Das Hauptmenü sieht folgendermassen aus:
Iset =
Der eingestellte Messstrom. Mit "I-Adjust" [+] und [-], die sich unter der
roten Anzeige befinden, verstellt man den Messstrom.
Menu =
Beim betätigen der Taste [Ent], wird das Menü aufgerufen. Erklärungen folgen
weiter unten.
Reslt = Beim betätigen [Esc], öffnet sich das Resultatfenster.
50A =
Schnellvorwahl des Messstromes. Beim betätigen von [F1] beträgt der
Messstrom Iset neu 50A. Der Wert dieser Taste kann im Menu programmiert
werden.
100A =
Schnellvorwahl des Messstromes. Beim betätigen von [F2] beträgt der
Messstrom Iset neu 100A. Der Wert dieser Taste kann im Menu programmiert
werden.
6. Benutzermenü
Wenn im Hauptmenü die Taste [Ent] gedrückt wird, erscheint das Benutzermenü. In diesem
Menü kann der Bediener mit [F1] und [F2] von Punkt zu Punkt navigieren. Mit [Ent] wird der
gewünschte Punkt angewählt.
Die Daten des nun angewählten Menüpunkts können mit den "I-Adjust" Tasten [+] und [-] ge-
ändert werden. [Ent] dient dem speichern der neuen Daten, [ESC] macht die Änderung rück-
gängig und verlässt den Menupunkt.
17.10.13
V2.41
Betriebsanleitung VG-CS200/300/400/600
Seite 6
