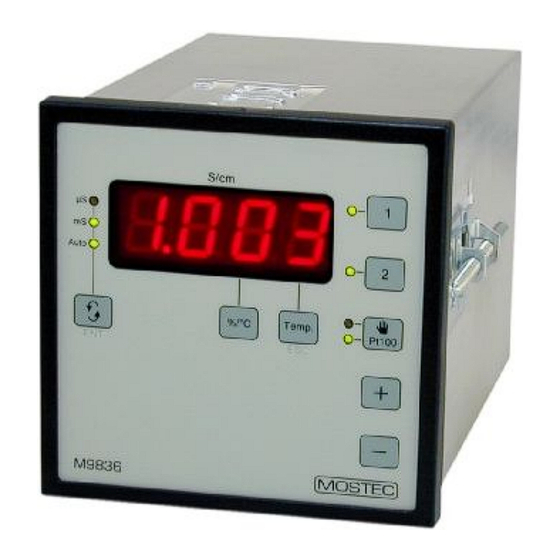

Mostec M9836 Betriebsanleitung
Verwandte Anleitungen für Mostec M9836
Inhaltszusammenfassung für Mostec M9836
- Seite 1 MOSTEC AG Elektronische Mess- und Regelsysteme CH-4410 Liestal, Switzerland TEL. +41 61 921 40 90 +41 61 921 40 83 Internet: www.mostec.ch E-Mail: info@mostec.ch Betriebsanleitung Leitwertmessgerät M9836...
-
Seite 2: Garantiebestimmungen
M9836 Bedienungsanleitung Garantiebestimmungen: Die Garantie für das von Mostec hergestellte Gerät läuft 2 Jahre ab Fakturadatum. In dieser Zeit werden defekte Geräte kostenlos repariert, sofern der Defekt bei normalem Gebrauch entstanden ist. Durch die Garantie nicht gedeckt sind Gebrauchsschäden wie zerkratzte Frontplatten und Bedienungselemente, korrodierte Potentiometer usw. -
Seite 3: Inhaltsverzeichnis
M9836 Bedienungsanleitung Inhalt: Seite A Typische Anschlussart B Frontelemente und Tastatur C Bedienungselemente der Rückwand D Einstellen des Messbereiches E Einstellen der Grenzwerte F Umschalten der Temperatur von manuell auf Pt-100 G Einstellen der Temperatur manuell H Einstellen der Temperatursteilheit %/ºC... -
Seite 4: A Typische Anschlussart
M9836 Bedienungsanleitung A. Typische Anschlussart... - Seite 5 M9836 Bedienungsanleitung B. Frontelemente und Tastatur Nr. Bedienungselement Funktion Erklärung auf Seite Statuslampe Grenzwert 1 ..............9 Taste anzeigen/einstellen Grenzwert 1......9 Statuslampe Grenzwert 2 ..............9 Taste anzeigen/einstellen Grenzwert 2......9 Statuslampe manuelle Temperaturvorgabe gewählt ....10 Umschalttaste Pt-100 Fühler / manuelle Temperaturvorgabe..10 Statuslampe Temperaturvorgabe mit Pt-100 Fühler gewählt ..10...
-
Seite 6: C Bedienungselemente Der Rückwand
M9836 Bedienungsanleitung C. Bedienungselemente der Rückwand Nr. Bedienungselement Funktion Erklärung auf Seite Schalter 1 Hold Schalter 2 Grenzwertlampe 1 invertieren Schalter 3 Grenzwertlampe 2 invertieren Schalter 4 Grenzwertrelais 1 invertieren Schalter 5 Grenzwertrelais 2 invertieren Schalter 6 Stromausgang 0...20mA / 4...20mA Schalter 7 2- oder 3- Leiteranschluss für den Pt-100 14... -
Seite 7: D Einstellen Des Messbereiches
M9836 Bedienungsanleitung D. Einstellen des Messbereiches Der Messbereich des Gerätes wird mit der Taste (l.) eingestellt. Über der Bereichstaste (l.) ñ wird der aktuelle Bereich mit grünen Statuslampen angezeigt. Das Gerät kann auf einen festen Bereich oder auf Automatik eingestellt werden. - Seite 8 M9836 Bedienungsanleitung Beispiel Automatik: Drücken Sie die Taste (l.) so oft, bis die Lampe Auto brennt. Danach stellt das Instrument automatisch den richtigen Messbereich ein. In unserem Beispiel zeigt das Instrument 182.1mS an. Überschrittene Messbereiche: Wie in Beispiel 3 gezeigt, führt ein zu grosses Messsignal, zu einer Fehlermeldung.
-
Seite 9: E Einstellen Der Grenzwerte
M9836 Bedienungsanleitung E. Einstellen der Grenzwerte Das Instrument ist mit zwei absolut identischen Grenzwertkontakten ausgerüstet. Der Status der beiden Grenzwerte wird mit zwei grünen Lampen (a. und c.) angezeigt. Beide Werte werden gleich eingestellt. 1. Anzeigen eines eingestellten Grenzwertes: - Drücken Sie die gewünschte Grenzwerttaste (b. oder d.). Der eingestellte Grenzwert erscheint auf der Anzeige. -
Seite 10: F Umschalten Der Temperatur Von Manuell Auf Pt-100
M9836 Bedienungsanleitung F. Umschalten der Temperatur von manuell auf Pt-100 Mit der Umschalttaste (f.) können Sie bestimmen, ob das Gerät mit einer manuell eingestellten Festtemperatur oder mit der Temperatur des externen Pt-100 Fühlers rechnen soll. Die beiden Statuslampen (e. und g.) zeigen an, welche Temperatur jeweils aktiv ist. -
Seite 11: G Einstellen Der Temperatur Manuell
M9836 Bedienungsanleitung G. Einstellen der Temperatur manuell Sie können die Temperatur mit einem Pt-100 Temperaturfühler oder manuell vorgegeben. Um die Temperatur manuell einzustellen, müssen Sie das Gerät zuerst auf manuelle Temperaturvorgabe einstellen. Falls die Lampe (e.) brennt, ist dies schon der Fall . Betätigen und halten Sie jetzt die Taste Temp (i.). -
Seite 12: H Einstellen Der Temperatursteilheit %/ºc
M9836 Bedienungsanleitung H. Einstellen der Temperatursteilheit %/ºC Der Wert mit dem der Leitwert der gemessenen Flüssigkeit pro Grad Celsius ändert, wird in %/ºC angegeben. Wir nennen ihn Temperatursteilheit. Die Temperatursteilheit einer Flüssigkeit variiert je nach ihrer Zusammensetzung. Bei natürlichem Wasser ist Sie ungefähr 2.25%/ºC . -
Seite 13: J Verstellen Des Korrekturfaktors
M9836 Bedienungsanleitung J. Verstellen des Korrekturfaktors Falls Sie eine Messzelle mit einer ungeraden oder unbekannten Zellkonstante an das Gerät anpassen oder das Gerät vor Ort nacheichen müssen, können Sie das durch Verstellen des Korrekturfaktors. Dieser Faktor ist beim serienmässigen und geeichten Gerät 1.000. Wenn Sie diesen Faktor ändern, bleibt zwar die Eichung des Gerätes erhalten, aber... -
Seite 14: M Invertieren Der Relais Und Grenzwertlampen
M9836 Bedienungsanleitung M. Invertieren der Relais und Grenzwertlampen Das Gerät ist mit zwei gleichen oberen Grenzwertkontakten ausgestattet. Auf der Rückseite kann jedes Relais und jede Grenzwertlampe umgestellt, also invertiert werden. Schalter 2 „off“ Grenzwertlampe 1 normal Schalter 3 „off“ Grenzwertlampe 2 normal Schalter 4 „off... -
Seite 15: P Thermische Sensorüberwachung
M9836 Bedienungsanleitung P. Thermische Sensorüberwachung Die Leitfähigkeitsmesszelle kann mit dieser Funktion vor einer zu hohen Temperatur geschützt werden. Bei eingeschalteter Sensorüberwachung zieht das Relais Grenzwert 2 an, sobald die eingestellte Überwachungstemperatur überschritten wird. 1. Ändern der Überwachungstemperatur Zuerst muss die Parameterverriegelung mit dem DIP-Schalter Nr. 8 entsperrt werden, DIP-Schalter Nr. - Seite 16 M9836 Bedienungsanleitung Q. Steuermenü Ab Softwareversion 1.09 ist ein Steuermenü vorhanden, welches für den normalen Einsatz nicht notwendig ist. Es beinhaltet einige Sonderfunktionen und bekannte Parameter, die zusätzlich in diesem Menü verstellt werden können. Bedienung: Zugang zum Menü: 0.5s beide Tasten (+) und (–) drücken.
- Seite 17 M9836 Bedienungsanleitung CELL Einstellen der Zellkonstante Induktive Sonde AdST Einstellen des Sondenkorrekturfaktors (Werkseinstellung = 1.0) SE_T Einstellen der Sensorüberwachungstemperatur SENS Ein- oder Ausschalten der Sensorüberwachung CURR Festlegen des Signalstrommessbereiches. Auto = Signalstrom auf den aktuellen Messbereich festgelegt. Beispiel 1: CURR Einstellung = Auto, Messbereich = 20.00μS, Schalter 6 = “off”...
-
Seite 18: R Technische Daten
M9836 Bedienungsanleitung R. Technische Daten... -
Seite 19: Einstellungen
M9836 Bedienungsanleitung S. Einstellungen Werk Kunde CELL C_1.0 Zellkonstante AdST 1.000 Sondenkorrekturfaktors SE_T Sensorüberwachungstemperatur 25.0 SENS Sensorüberwachung CURR AUTO Signalstrommessbereich dET_ Drahtbruchdetektion FRONT Grenzwert 1 10.00 µS FRONT Grenzwert 2 10.00 µS FRONT Temperatur manuell 25.0 FRONT Temperatursteilheit 2.25 FRONT Messbereich Auto Rück... - Seite 20 M9836 Bedienungsanleitung V1.08 09.07.2010 © 2000 MOSTEC AG...
