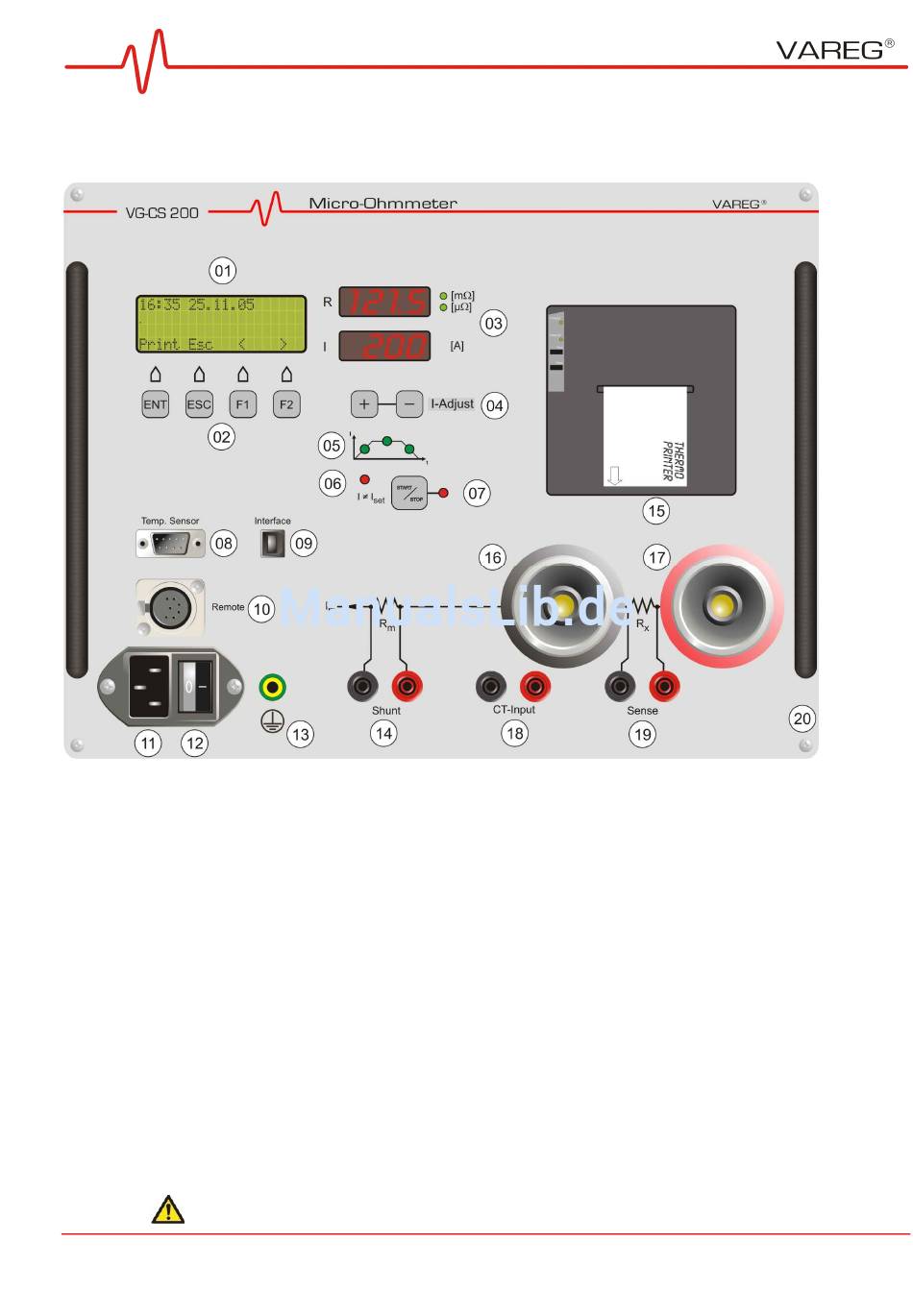

3. Bedienelemente

01. LCD Anzeige
02. Drucktasten für Menu Funktionen
03. LCD Anzeige für Widerstand (R) und Strom (I)
04. Drucktasten [+] und [-] für die Messstrom- und Menüeinstellungen
05. Status-LED's für den Messstromverlauf
06. Fehler-LED wenn der eingestellte Strom nicht erreicht werden konnte
07. Drucktasten [Start/Stop] sowie Status-LED
08. Serielle Schnittstelle für Temperatur Sensor: RS-232/V24
09. USB Schnittstelle für PC
10. Schnittstelle für die Fernbedienung
11. Anschlussbuchse für die Netzspannung
12. Ein- und Ausschalter
13. PE Anschluss
14. Shunt Ausgang
15. Thermodrucker
16. Hochstrom-Messbuchse [-]
17. Hochstrom-Messbuchse [+]
18. Stromzange DC-Eingang
19. Messfühler-Anschluss
20. Gehäuseschrauben
Achtung: Beim Öffnen des Gerätes erlischt der Garantieanspruch
