5.3 Heizungsvorlauf und -rücklauf montieren
ANWENDERHINWEIS
Zum Schutz der gesamten Heizungsanlage
empfehlen wir, einen Schmutzfilter in die
Rücklaufleitung einzubauen. Bei Anschluss
des Heizkessels an eine schon länger be-
stehende Heizungsanlage ist der Einbau
unbedingt erforderlich.
Wartungsarmaturen, blau und rot (Abb. 5, Pos. 3
und Pos. 4), jeweils mit eingelegter flacher Gummi-
dichtung an Anschlüsse RK und VK (Rücklauf und
Vorlauf Heizkessel) montieren.
Vorlaufleitung spannungsfrei an Wartungsarmatur,
rot (Abb. 5, Pos. 5) anschließen. Gegebenenfalls die
Anschlussverschraubung (Zubehör, Abb. 5, Pos. 7)
verwenden.
Rücklaufleitung spannungsfrei an Wartungsarmatur,
blau (Abb. 5, Pos. 6) anschließen. Gegebenenfalls
die Anschlussverschraubung (Zubehör, Abb. 5,
Pos. 7) verwenden.
Für die Berechnung der Durchmesser von Vorlauf-
und Rücklaufrohrleitung die Restförderhöhe hinter
der Anschlussgruppe bei minimal benötigten Volu-
menstrom beachten (siehe Tab. 2 und Abb. 19 auf
Seite 17). Die minimalen Durchmesser der Vorlauf-
und Rücklaufrohrleitung sind 1½'' bzw. Ø 35 mm.
Logamax plus GB162-80 mit Anschlussgruppe
UPER 25-80 mit Rückschlagventil
Logamax plus GB162-80 mit Anschlussgruppe
UPER 25-80 ohne Rückschlagventil
Logamax plus GB162-100 mit Anschlussgruppe
UPER 25-80 mit Rückschlagventil
Logamax plus GB162-100 mit Anschlussgruppe
UPER 25-80 ohne Rückschlagventil
Tab. 2 Restförderhöhe hinter Anschlussgruppe bei Einzelsysteme
1) Weiche erforderlich
Unmittelbar vor und nach dem Schmutzfilter eine
Absperrung für die Filterreinigung einbauen.
ANWENDERHINWEIS
Sind in der Heizungsanlage Kunststofflei-
tungen verbaut, z. B. für Fußbodenheizun-
gen, dann müssen die Leitungen
sauerstoffdiffusionsdicht sein. Falls die Lei-
tungen diesen Normen nicht entsprechen,
muss eine Systemtrennung durch Wärme-
tauscher erfolgen.
Anschlussgruppe Logamax plus GB162-80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten!
1
4
5

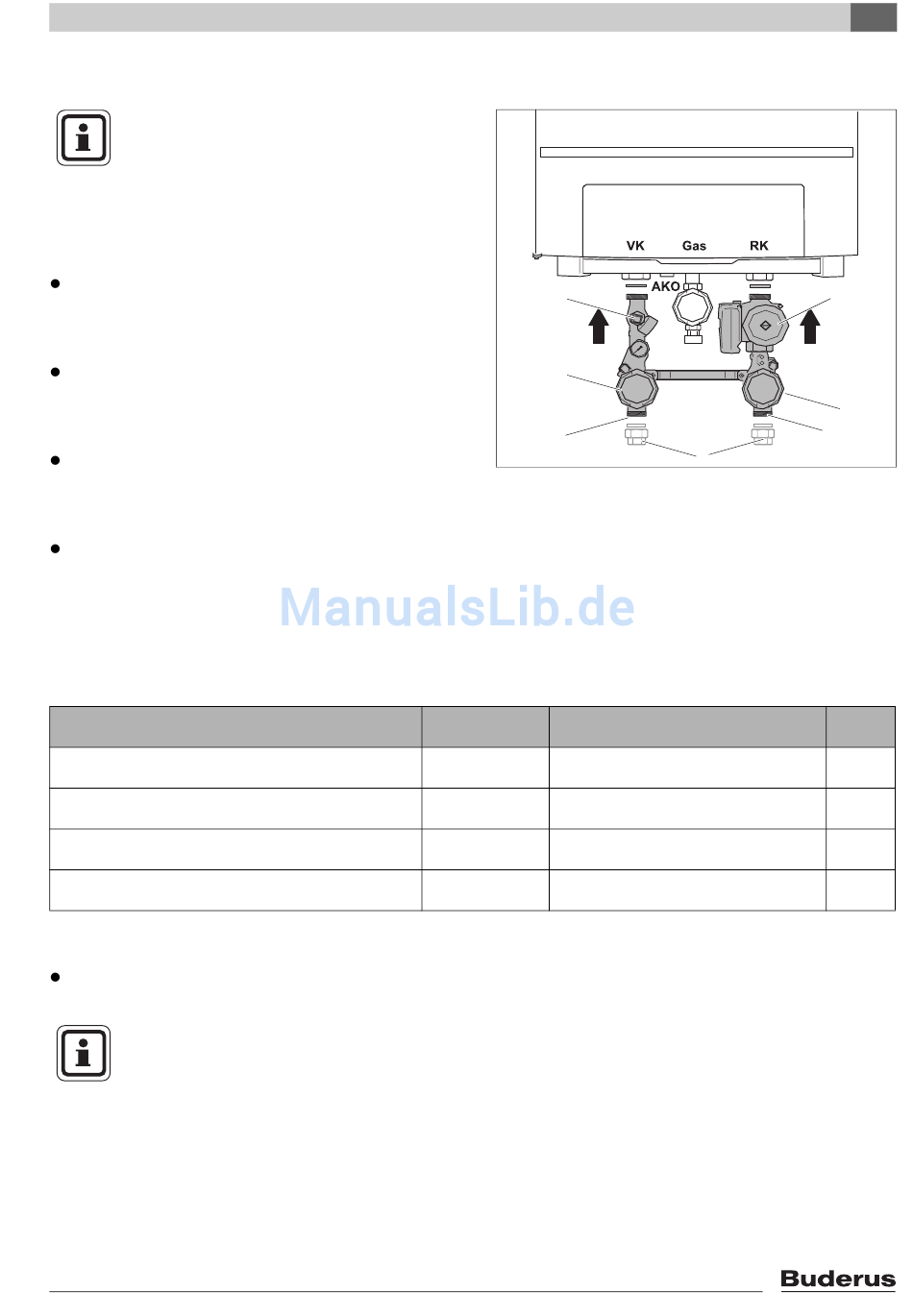

Abb. 5 Wartungsarmaturen einbauen
