Abmessungen und Anschlüsse
Logalux SH 300 EW, SH 380 EW, SH 440 EW
6
5
4
3
2

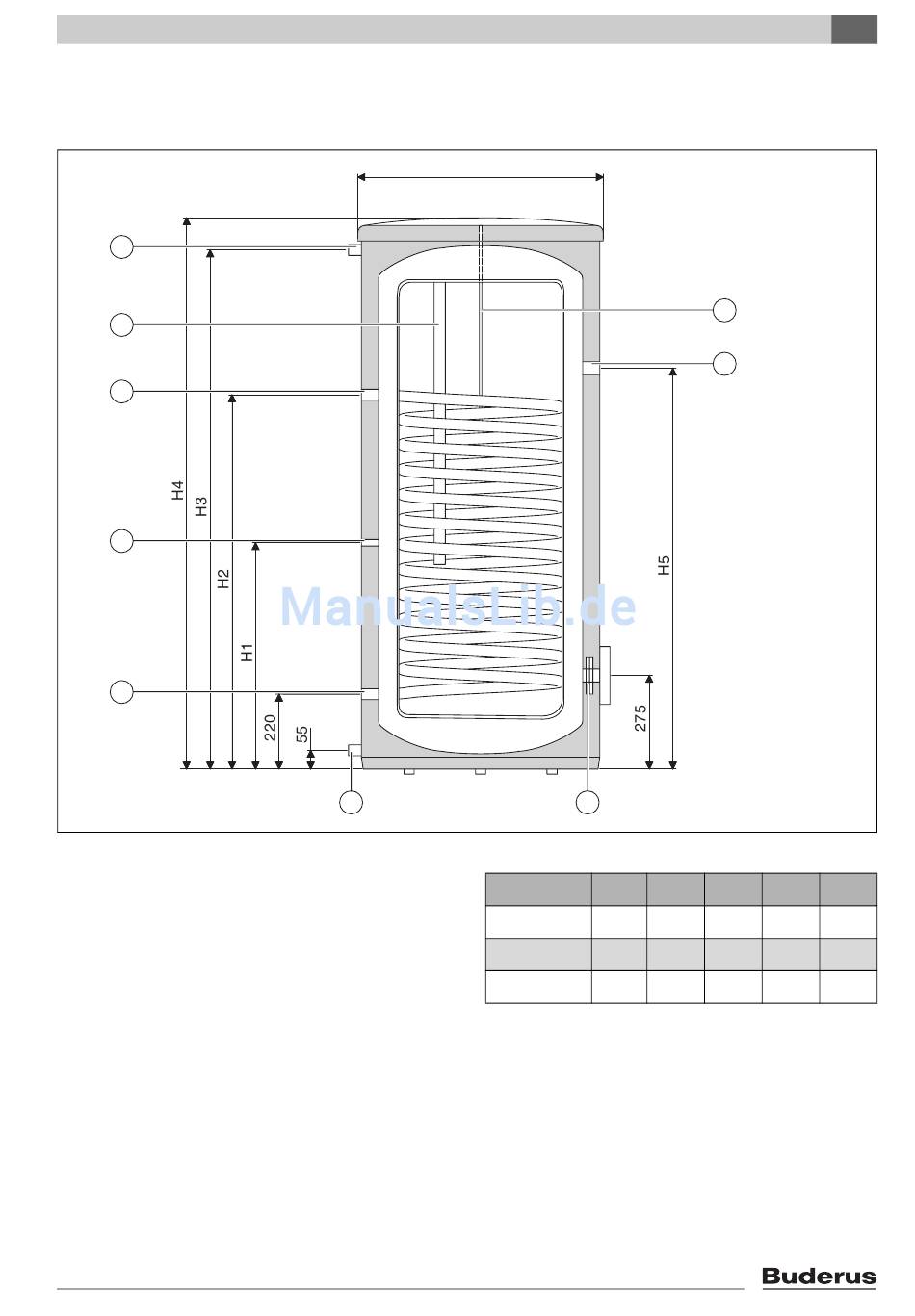

Bild 1
Abmessungen und Anschlüsse für Logalux SH 300 EW, SH 380 EW und SH 440 EW (alle Maße in mm)
1
Kaltwasser / Entleerung (
2
Heizwasser Rücklauf (
R 3/4" IG)
3
Zirkulation (
R 1 1/4" IG)
4
Heizwasser Vorlauf (
5
Schutzanode (Ø 33)
R 1 1/4" AG)
6
Warmwasser (
7
Tauschhülse mit Temperaturfühler (Ø i 7)
8
Muffe für Elektroheizstab (nur SH 440 EW;
DN 110)
9
Reinigungsflansch (
Logalux SH 300/380/440 EW und Logalux SHB 350/450 EW - Änderungen aufgrund technischer Verbesserungen vorbe-
1
R 1 1/4" AG)
R 1 1/4" IG)
R 1 1/2" IG)
Angaben zum Warmwasserspeicher
Ø700
9
Logalux
H1
SH 300 EW
645
SH 380 EW
665
SH 440 EW
965
Tab. 2 Gerätespezifische Höhen (alle Maße in mm)
7
8
6 720 644 798-01.1T
H2
H3
H4
829
1232
1330
1100
1525
1630
1414
1856
1956
2
H5
-
-
1480
5
