8.1.2 Anschlussplan Logalux SHB 350 EW und SHB 450 EW

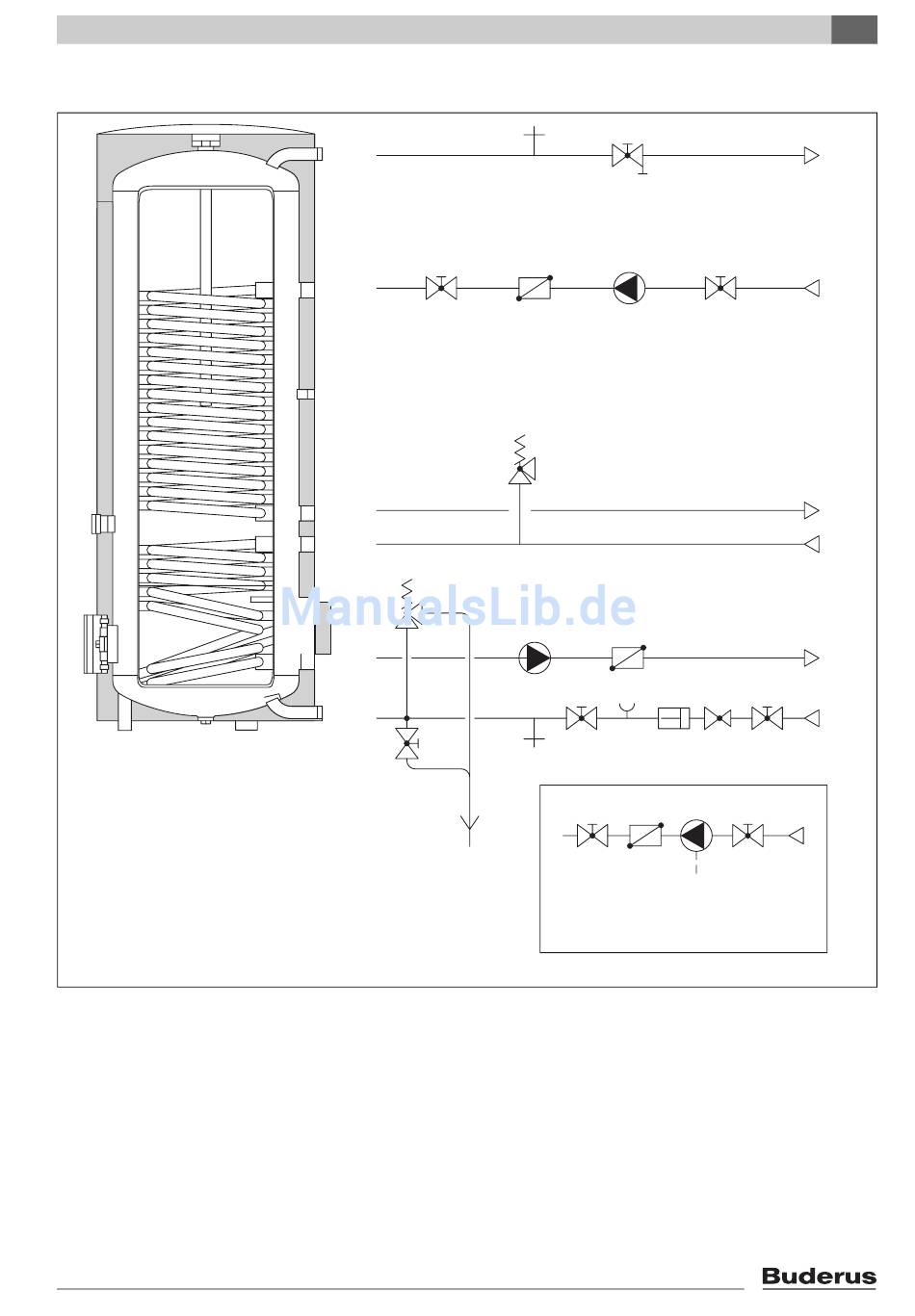

Bild 7 Hydraulische Anschlüsse Logalux SHB 350 EW und SHB 450 EW
1 Absperrventil
2 Druckmindererventil
3 Prüfventil
4 Rückflussverhinderer
5 Manometeranchluss-Stutzen
6 Entleerungsschieber
7 Sicherheitsventil
8 Be- und Entlüftung
9 Absperrventil mit Entleerung
10 Rückschlagventil
11 Speicherladepumpe
12 Solarladepumpe
Logalux SH 300/380/440 EW und Logalux SHB 350/450 EW - Änderungen aufgrund technischer Verbesserungen vorbe-
WW
HV
1
Z
HR
SV
7
SF
SR
KW
6
14
13
14
WW Warmwasser
KW Kaltwasser
Z
HV
HR
SV
SF
SR
AZ
8 9
11
10
7
12 10
3 1 5 4
1 10 13
AZ
Zirkulationspumpe
Kaltwasseranschluss nach DIN 1985
Zirkulation
Heizung Vorlauf
Heizung Rücklauf
Vorlauf Solarkreislauf
Solarfühler
Rücklauf Solarkreis
Anschluss Zirkulation (nur wenn erforderlich)
