Installations- und Wartungsanleitung
6 720 610 242-00.2O
Logalux
SH 290 RW
SH 370 RW
SH 450 RW

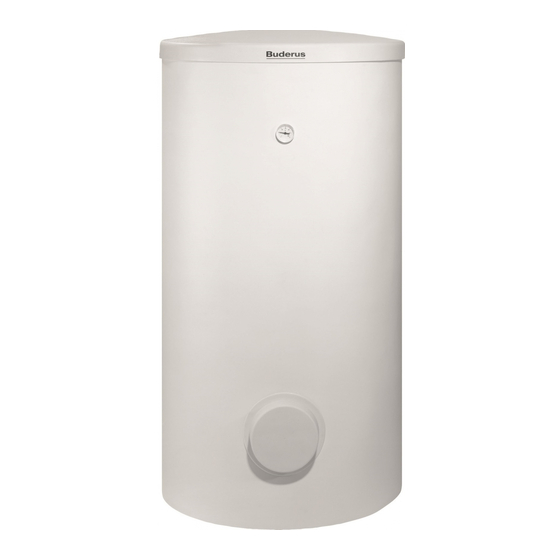

Warmwasserspeicher
Für das Fachhandwerk
Vor Montage und Wartung
sorgfältig lesen

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus Logalux SH 290 RW

  • Seite 1 Warmwasserspeicher Installations- und Wartungsanleitung 6 720 610 242-00.2O Logalux Für das Fachhandwerk SH 290 RW Vor Montage und Wartung SH 370 RW sorgfältig lesen SH 450 RW...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise und Symbolerklärung Sicherheitshinweise und Symbolerklärung Sicherheitshinweise Sicherheitshinweise Symbolerklärung Aufstellung, Umbau V Den Speicher nur durch einen zugelassenen Fachbe- Angaben zum Produkt trieb aufstellen oder umbauen lassen. Verwendung Bestimmungsgemäßer Gebrauch V Den Speicher ausschließlich zur Erwärmung von Trink- Ausstattung wasser einsetzen.
  • Seite 3: Angaben Zum Produkt

    Angaben zum Produkt Angaben zum Produkt Korrosionsschutz Verwendung Die Speicher sind zur Kombination mit BUDERUS Trinkwasserseitig sind die Speicher mit einer homogenen Wärmepumpen vorgesehen. verbundenen Emaillierung nach DIN 4753, Teil 3 ausge- stattet und entsprechen somit Gruppe B nach DIN 1988, Dabei darf die maximale Speicherladeleistung der Wär-...
  • Seite 4: Bau- Und Anschlussmaße

    Angaben zum Produkt Bau- und Anschlussmaße Rp 1 Rp 1 KW/E 6 720 614 229-01.2O Bild 1 Entleerung Kaltwassereintritt (R 1 - Außengewinde) Magnesium-Anode SH 290 RW 544* 644* 784* 829* 1226* 1294* Speicherrücklauf (Rp 1¼ - Innengewinde) Tauchhülse mit Thermometer für Temperaturanzeige SH 370 RW 665* 791*...
  • Seite 5: Technische Daten

    Angaben zum Produkt Technische Daten Speichertyp SH 290 RW SH 370 RW SH 450 RW Wärmeübertrager (Heizschlange): Anzahl der Windungen 2 x 12 2 x 16 2 x 21 Heizwasserinhalt 29,0 38,5 Heizfläche max. Heizwassertemperatur °C max. Betriebsdruck Heizschlange max. Heizflächenleistung bei: = 55 °C und t = 45 °C 11,0...
  • Seite 6 Angaben zum Produkt Druckverlust der Heizschlange in bar Messwerte des Speichertemperaturfühlers (NTC) Speichertemperatur Fühlerwiderstand Ω °C 5870 4700 3790 3070 2510 2055 0,08 1696 0,06 1405 0,05 1170 0,04 0,03 Tab. 4 0,02 0,01 0,6 0,8 1,0 3,0 4,0 5,0 (m /h) 6 720 614 052-01.1O Bild 3...
  • Seite 7: Installation

    Installation Installation V Speicher auf ein Podest stellen. Vorschriften V Speicher mit den Stellfüßen senkrecht ausrichten Für den Einbau und Betrieb die einschlägigen Vorschrif- Bild 1 auf Seite 4). ten, Richtlinien und Normen beachten: – Örtliche Vorschriften Dichtheitsprüfung der Wasser- –...
  • Seite 8 Installation V Das baumustergeprüfte Sicherheitsventil muss min- destens den Volumenstrom abblasen können, der durch die eingestellte Durchflussmenge am Kaltwas- serzulauf begrenzt wird ( Kapitel 4.2.3 auf Seite 12). V Das baumustergeprüfte Sicherheitsventil muss ab Werk so eingestellt sein, dass ein Überschreiten des zulässigen Speicher-Betriebsdrucks verhindert wird.
  • Seite 9: Zirkulation

    Installation 3.5.3 Zirkulation V Bei Anschluss einer Zirkulationsleitung: Eine für Trinkwasser zugelassene Zirkulationspumpe und ein geeignetes Rückschlagventil einbauen. V Wenn keine Zirkulationsleitung angeschlossen wird: Anschluss verschließen und isolieren. 15.2 S ... Die Zirkulation ist mit Rücksicht auf die Aus- kühlverluste nur mit einer zeit- und/oder tem- peraturgesteuerten Trinkwasser- Zirkulationspumpe zulässig.
  • Seite 10: Trinkwasser-Ausdehnungsgefäß

    Installation 3.5.4 Trinkwasser-Ausdehnungsgefäß Um Wasserverlust über das Sicherheitsven- til zu vermeiden, kann ein für Trinkwasser ge- eignetes Ausdehnungsgefäß eingebaut werden. V Ausdehnungsgefäß in die Kaltwasserleitung zwischen Speicher und Sicherheitsgruppe einbauen. Dabei muss das Ausdehnungsgefäß bei jeder Was- serzapfung mit Trinkwasser durchströmt werden. Die nachstehende Tabelle stellt eine Orientierungshilfe zur Bemessung eines Ausdehnungsgefäßes dar.
  • Seite 11: Elektrischer Anschluss

    Installation Elektrischer Anschluss Gefahr: Durch Stromschlag! V Vor dem elektrischen Anschluss die Span- nungsversorgung zur Heizungsanlage un- terbrechen. Eine detaillierte Beschreibung zum elektri- schen Anschluss ist der Installationsanlei- tung der Wärmepumpen zu entnehmen. V Den Speichertemperaturfühler an den passenden Anschluss auf der Fühlerkarte der Wärmepumpe anschließen.
  • Seite 12: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Information des Betreibers durch Thermische Desinfektion den Anlagenersteller V Die thermische Desinfektion nach der Bedienungsan- leitung der Wärmepumpe turnusmäßig durchführen. Der Fachmann erklärt dem Kunden Wirkungsweise und Handhabung der Wärmepumpe und des Speichers. Warnung: Verbrühungsgefahr! V Betreiber auf die regelmäßige notwendige Wartung Heißes Wasser kann zu schweren Verbrü- hinweisen;...
  • Seite 13: Außerbetriebnahme

    Außerbetriebnahme Außerbetriebnahme Speicher außer Betrieb nehmen Umweltschutz V Warmwassertemperatur nach der Bedienungs- Umweltschutz ist ein Unternehmensgrundsatz von Bude- anleitung der Wärmepumpe auf möglichst niedrigen rus. Wert einstellen (Frostschutz ist gewährleistet). Qualität der Erzeugnisse, Wirtschaftlichkeit und Umwelt- schutz sind für uns gleichrangige Ziele. Gesetze und Vor- schriften zum Umweltschutz werden strikt eingehalten.
  • Seite 14: Inspektion Und Wartung

    Inspektion und Wartung Inspektion und Wartung Empfehlung für den Betreiber Bei kalkarmem Wasser V Behälter turnusmäßig prüfen und von abgesetztem V Wartungsvertrag mit einem zugelassenen Fachbetrieb Schlamm reinigen. abschließen. Abhängig von der Wasserqualität vor Ort, den Speicher jährlich bzw. alle zwei Jahre warten las- 6.2.4 Wiederinbetriebnahme sen.
  • Seite 15: Störungen

    Störungen Störungen Zugesetzte Anschlüsse In Verbindung mit Kupferrohr-Installation kann es unter ungünstigen Verhältnissen durch elektrochemische Wir- kung zwischen Magnesium-Anode und Rohrmaterial zum Zusetzen von Anschlüssen kommen. V Anschlüsse durch Verwendung von Isoliertrennver- schraubungen elektrisch von der Kupferrohr-Installa- tion trennen. Geruchsbeeinträchtigung und Dunkelfärbung des erwärmten Wassers Dies ist in der Regel auf die Bildung von Schwefelwasser- stoff durch sulfatreduzierende Bakterien zurückzuführen.
  • Seite 16 Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels www.buderus.at office@buderus.at...
