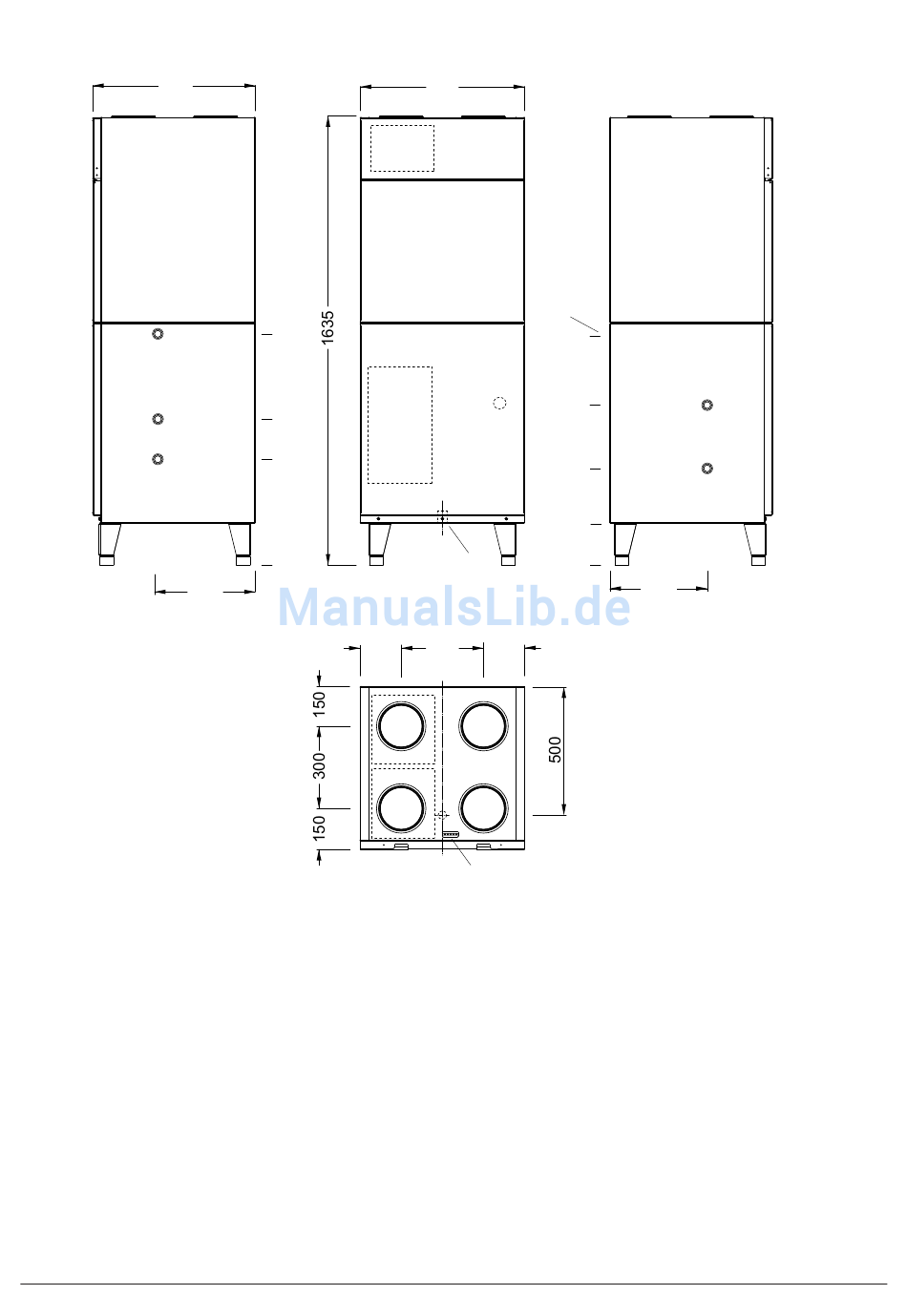

Maßzeichnung
600
13
14
15
360
1. Außenluft, DN 160
2. Abluft, DN 160
3. Fortluft, DN 160
4. Zuluft, DN 160
5. Steuerung
6. Filter Außenluft
7. Filter Abluft
8. Kabeldurchführung
9. Durchführung Kondensatablauf
Einbau x²
600
6/
7
840
10
5
530
390
0
150
300
1
6
2
7
8
840
16
580
340
17
150
9
0
150
3
4
8
10. Wärmepumpen-Modul
11. Eintritt Sole-Kreis 3⁄4" IG
12. Austritt Sole-Kreis 3⁄4" IG
13. Vorlauf Speicher 3⁄4" IG
14. Rücklauf Speicher / Rücklauf Niedertem-
peratur-Heizkreis 3⁄4" IG
15. Vorlauf Niedertemperatur--Heizkreis
3⁄4" IG
16. Anschluss Wärmemengenzähler 1/2" IG
17. Kondensatablauf 3/4" AG
