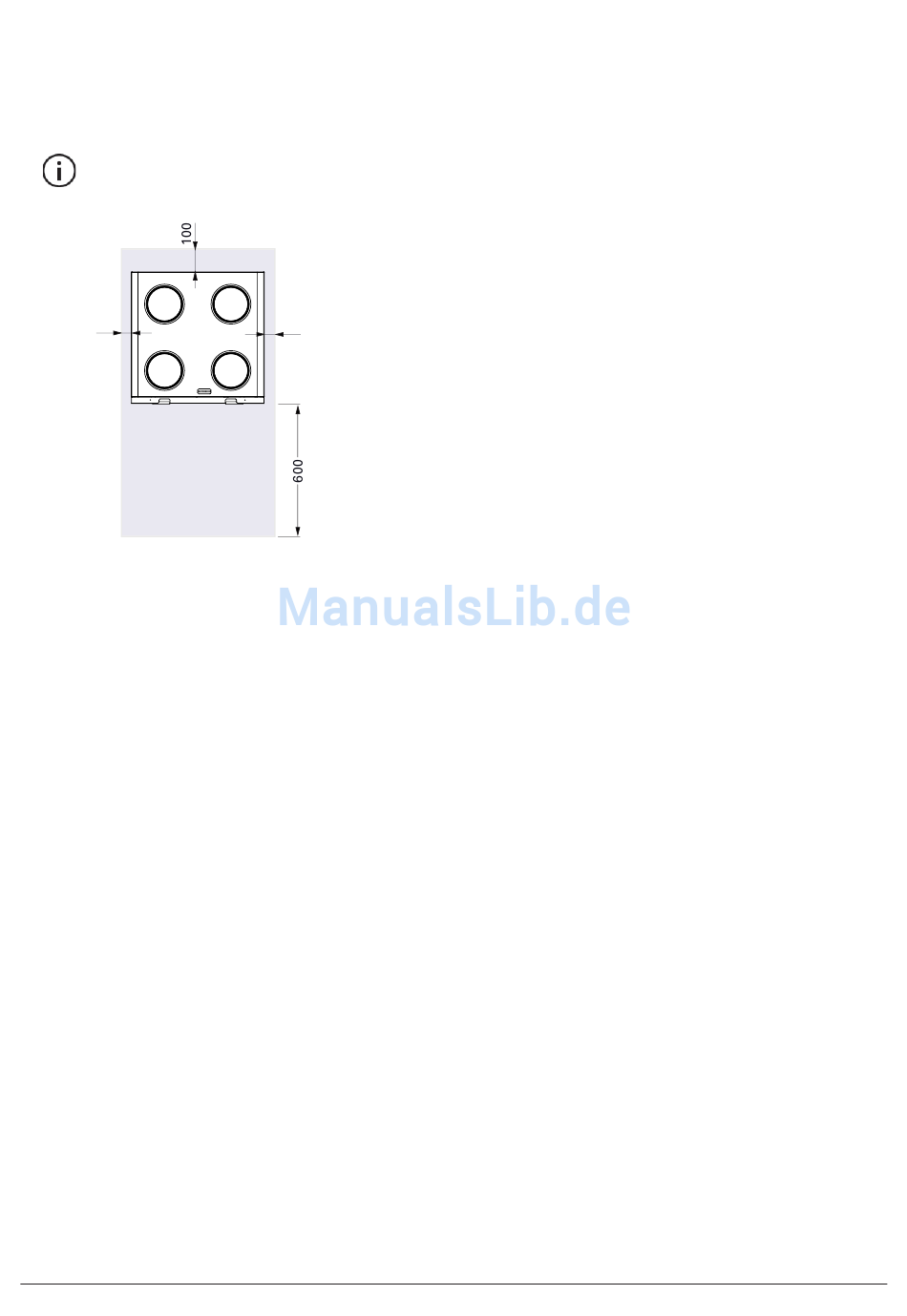

Erforderlicher Mindestfreiraum
Zur Verhinderung von Körper-Schall-Übertragung zwischen Gerät, den angeschlossenen Lei-
tungen und Wänden, empfehlen wir einen Mindestabstand von 60mm. Für Revisionsarbeiten
muss vor dem Gerät ein Mindestfreiraum eingehalten werden. Für die Luftleitungen ist ebenfalls
ein entsprechender Freiraum vorzusehen.
Hinweis: Ein Freiraum von mindestens 100 mm hinter dem Gerät erleichtert Ihnen das
Ausführen der elektrischen Anschlüsse.
60
60
Ansicht von oben
Isolation der Luftleitungen
Die Inbetriebnahme der Geräte ist ohne fertig gestellte Isolation der Luftleitungen nicht zulässig,
da entstehende Feuchtigkeit (Kondensat) Gerätekomponenten beschädigen kann. Die Isolati-
onsstärken sind laut Haustechnikplanung auszuführen. Kalte Leitungen (Außenluft / Fortluft) im
Innenbereich müssen mindestens mit 50 mm, diffusionsdicht, isoliert werden.
Isolation der Soleleitungen
Die Inbetriebnahme des Gerätes ist ohne fertig gestellte Isolation der Soleleitungen nicht zuläs-
sig, da entstehende Feuchtigkeit (Kondensat) Gerätekomponenten beschädigen kann. Die Isolati-
onsstärken sind laut Haustechnikplanung dampfdiffusionsdicht auszuführen.
Isolation der Heizkreise
Befi ndet sich das Gerät nicht innerhalb der thermischen Hülle, sind die Heizverluste ohne Iso-
lierung der Leitungen für den ordnungsgemäßen Betrieb der Anlage zu hoch. In kalten Räumen
müssen vor der Inbetriebnahme Vorlauf und Rücklauf der Heizkreise laut Haustechnikplanung
isoliert werden.
Frostfreihaltung der Außenluft
Diese Funktion ist im Gerät integriert.
Feinstaubfi lterung
Die Feinstaubfi lterung soll möglichst am ersten Punkt des Systems erfolgen (Außenluft).
Alternativ zum externen Feinstaubfi lter in der Außenlufteinheit besteht die Möglichkeit, einen
Kassettenfi lter im Außenlufttrakt des Gerätes einzusetzen. Dieser muss separat bestellt werden.
Vom Betrieb der Anlage ohne Feinstaubfi lterung ist abzuraten.
Einbau x²
Seite 7
