2.2 Kühlkreislauf

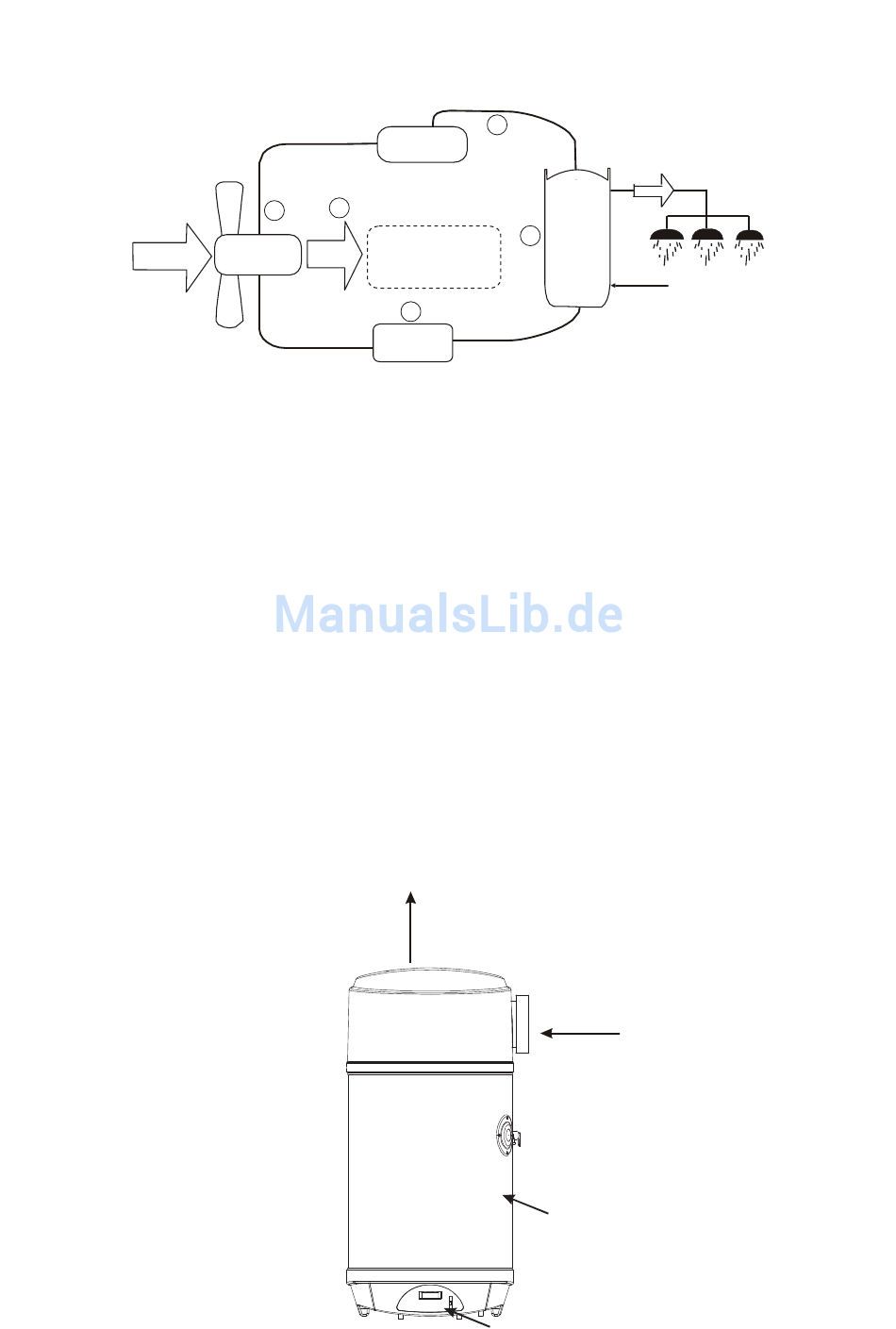

Anlagenschema:
Luft von
außen
Luftaus-
tauscher
Funktionsprinzip:
1. Wenn es durch den Kompressor läuft, wird das Kältemittel in Dampf komprimiert, wenn
es sich bei hoher Temperatur und hohem Druck befindet.
2.
Auf der Druckseite des Kompressors wird heißer, unter hohem Druck stehender Dampf
durch Wärmeaustausch mit dem Wasser im Tank gekühlt. Bis dieser heiße Dampf unter
hohem Druck kondensiert und seine Temperatur senkt.
3. Der Druck des Kühlmittels sinkt, wenn es durch das Expansionsventil strömt.
4. Schließlich nimmt das Kältemittel Wärme aus der Umgebungsluft auf, verdampft bei
niedrigen Temperaturen und niedrigem Druck und kehrt dann wieder zum Kompressor
zurück.
5. Die umgebende Kaltluft kann in Räume geleitet werden, die eine Klimatisierung
benötigen.
2.3 Einheitsdiagramm
BJHGJKG
Kompressor
4
5
Kaltluft-
Optionaler Entladung
durch Kanal
Platzbedarf
3
Niedrige Temp.
Flüssigkeit
Elektronisches
expansionventil
Luftausgang
1
Hohe
Temperaturen
Beh
2
älter
Lufteingang
Wasserspeicher
WW
Wassereingang
