S
CHNITTSTELLEN
Die Kommunikation basiert auf der Schnittstelle RS232 (mit Port für optoisolierte Kontakte) oder
einem USB-Port (als Alternative zum RS232) sowie einem Steckplatz zum Einfügen optionaler
Kommunikationskarten. Außerdem sind Klemmen für REPO (Remote Emergency Power Off) und
REMOTE BYPASS vorhanden.
Hinweise:
der RS232- und der USB-Port können nicht gleichzeitig in Betrieb genommen
werden.
Nehmen Sie Bezug auf das technische Dokument ST057 für die Kompatibilität mit
den von RPS angebotenen Zubehörkarten.
Die Standardeinstellungen der programmierbaren Eingänge sind "No Function".
Diese Eingänge werden mit der Software UPS Tools konfiguriert.
Achtung: wird die USV-Anlage an einen PC mit programmierbaren Eingängen
angeschlossen, die über das Kabel RS232 gesteuert werden, könnte sich die USV-Anlage
ausschalten. Vergewissern Sie sich, ein RS232-Kabel mit nur 3 Leitern (TX, RX und GND)
zu verwenden
Achtung: der REPO-Kontakt und weitere an der Multicom 382 (oder an anderen
Karten) vorhandene Eingänge müssen über die Software UPS Tools aktiviert werden, da
sonst der Eingang und/oder die REPO-Funktion nicht betriebstüchtig sind.

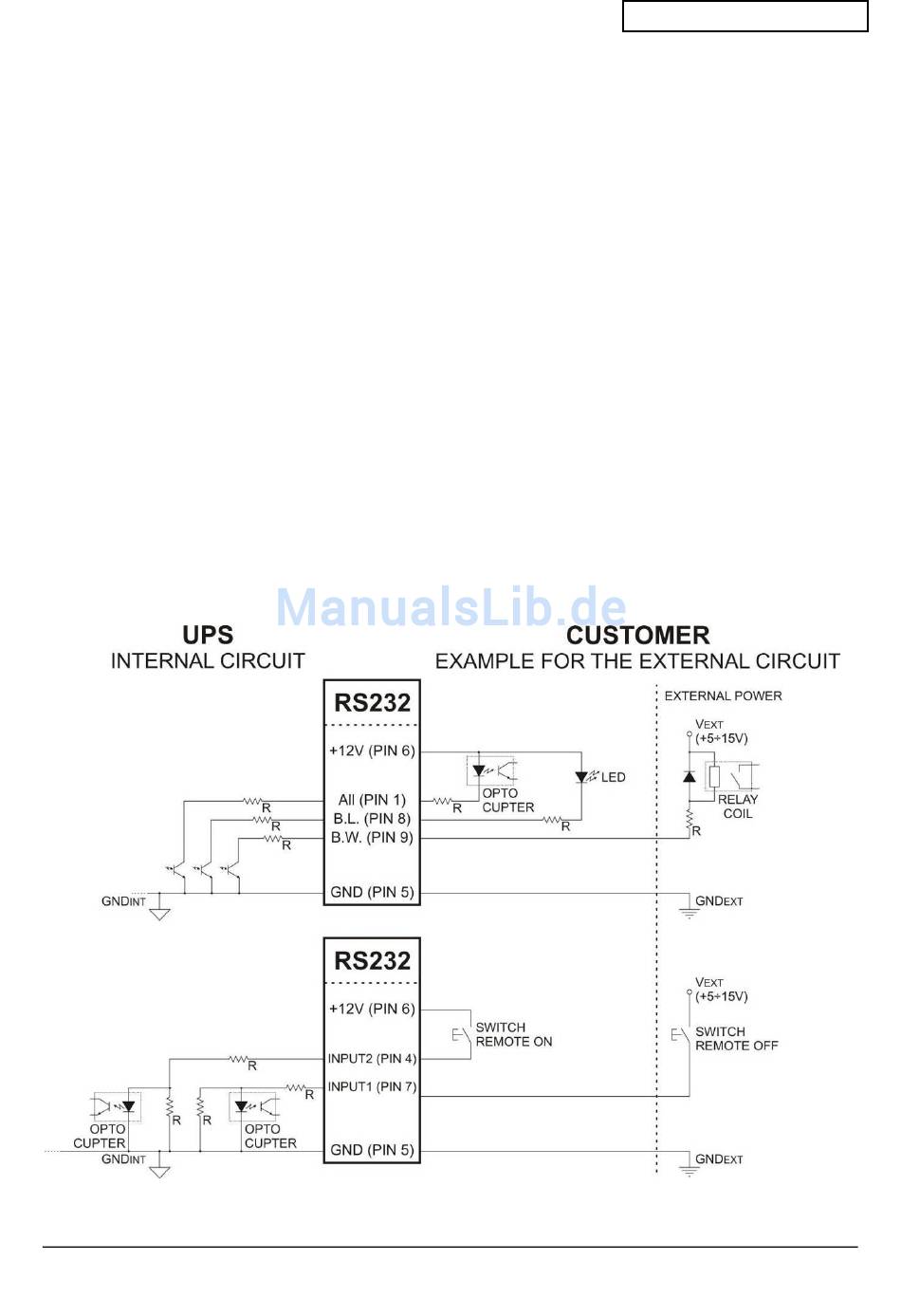

B
A
EISPIELE FÜR DEN
SPTSPHA2Y13BRDE
S
NSCHLUSS DER
IGNALE AN DEN
SENTINEL POWER GREEN
RS232-P
ORT
13
