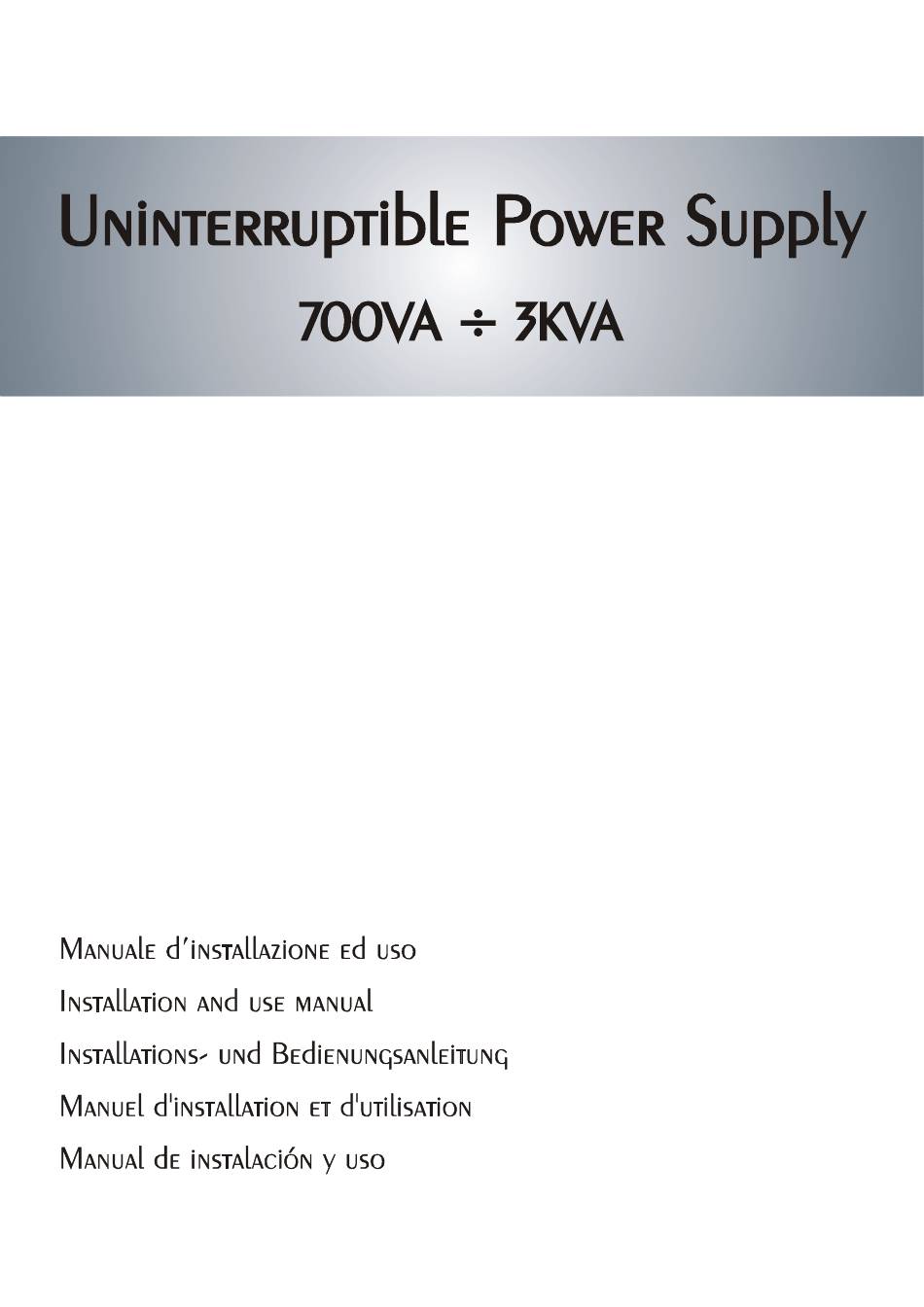

- Seite 1 UPS MODELS: SEP 700 NP – SEP 1000 NP – SEP 1500 NP – SEP 2200 NP – SEP 3000 NP SEP 1000 ER NP – SEP 2200 ER NP – SEP 3000 ER NP...
- Seite 2 INLEITUNG Wir danken Ihnen, dass Sie sich für eines unserer Produkte entschieden haben. Unser Unternehmen ist auf die Planung, die Entwicklung und die Herstellung von unterbrechungsfreien Stromversorgungsanlagen (USV) spezialisiert. Das im vorliegenden Handbuch beschriebene USV ist ein hochwertiges Produkt, das entwickelt und hergestellt wurde, um Ihnen bestmögliche Leistungen zu garantieren.
-
Seite 3: Inhaltsverzeichnis
NHALT VORSTELLUNG NSICHTEN DER RONTANSICHT ÜCKANSICHT NSICHT DES ISPLAYFELDS USV-V ATTERY UBEHÖR DAS NICHT MIT DER ORRICHTUNG GELIEFERT WIRD ÜCKANSICHT INSTALLATION ORABUNTERSUCHUNG DES NHALTS NSTALLATIONSUMGEBUNG NSTALLATION DER ATTERY INSTELLUNG DER ATTERIE ENNKPAZITÄT GEBRAUCH NSCHLÜSSE UND RSTEINSCHALTUNG INSCHALTEN IM ETZBETRIEB INSCHALTEN IM ATTERIEBETRIEB USV-E BSCHALTEN DER... -
Seite 4: Problembehebungen
PROBLEMBEHEBUNGEN LARM ODES AULT TECHNISCHE DATEN... -
Seite 5: Vorstellung
VORSTELLUNG Die USV setzt die Doppelwandlungs-ON-LINE-Technologie ein, die den Ausdruck der größten Zuverlässigkeit und des höchsten Schutzes für kritische Lasten, wie Server, IT- und Sprache-Daten-Anwendungen darstellt. Es besteht die Möglichkeit, der USV-Einheit eine oder mehrere Autonomie-Erweiterungseinheiten mit der Bezeichnung BATTERY BOX (auf Wunsch erhältliches Zubehör) mit den gleichen Abmessungen und dem gleichen Design der USV- Einheit zuzugesellen. -
Seite 6: Ansichten Der Ups
NSICHTEN DER RONTANSICHT ÜCKANSICHT Modell 700VA / 1500VA Modell 1000VA / 1000VA ER Display Kühlgebläse Mehrfunktions-Tasten Anschluss Batterieerweiterung Schalter ON/OFF Ausgangssteckdose IEC 10A Kommunikationsport RS232 und Kontakte Netzstecker IEC 10A USB-Port Steuerklemmen Steckplatz für Kommunikationskarten... - Seite 7 Modell 2200VA / 2200VA ER / 3000VA / 3000VA ER Ausgangssteckdose IEC 16A (Nur für Modelle Kommunikationsport RS232 und Kontakte 3000VA) USB-Port Ausgangssteckdose IEC 10A Steckplatz für Kommunikationskarten Netzstecker IEC 16A Kühlgebläse Steuerklemmen Anschluss Batterieerweiterung...
-
Seite 8: Ansicht Des Displayfelds
NSICHT DES ISPLAYFELDS Taste “SEL” Anzeige der Batterieautonomie Taste “ON” Anzeige Ladezustand Taste “STAND-BY” Konfigurations-Bereich Ordnungsgemäßer Betrieb Wartung erforderlich Netzbetrieb Timer Batteriebetrieb Bereich der Mess-Anzeigen Durch Bypass versorgte Last Stand-by / Alarm... -
Seite 9: Battery Box
USV-V ATTERY UBEHÖR DAS NICHT MIT DER ORRICHTUNG GELIEFERT WIRD Die BATTERY BOX ist ein auf Wunsch erhältliches Zubehör, das dieser UPS-Baureihe gewidmet ist (gleiche Abmessungen und gleiches Design). Die Battery Box enthält Batterien, die die Betriebsdauer der USV-Einheiten bei anhaltenden Stromausfällen vergrößern helfen. -
Seite 10: Installation
INSTALLATION ORABUNTERSUCHUNG DES NHALTS Nach der Öffnung der Verpackung, zunächst den Inhalt überprüfen. Die Verpackung muss enthalten: Netzkabel Schuko – IEC 10A (für Modelle 700VA / 1000VA / 1500VA); Schuko – IEC 10A (für Modelle 2200VA / 3000VA) Loser Stecker IEC 16A Verbindungskabel IEC 10A (Nur für Modelle 3000VA) USB-Kabel... -
Seite 11: Installationsumgebung
NSTALLATIONSUMGEBUNG Die USV-Einheit und die Battery Box müssen in belüfteten, sauberen und wettergeschützten Räumen installiert werden. Die relative Luftfeuchtigkeit des Raums darf die in der Tabelle Technische Daten aufgeführten Höchstwerte nicht überschreiten. Die Raumtemperatur muss bei laufender USV-Einheit zwischen o und 40°C liegen, wobei die Aufstellung an Plätzen mit direkter Sonnenstrahlung oder warmer Luft zu vermeiden ist. -
Seite 12: Nschlüsse Und Rsteinschaltung
GEBRAUCH NSCHLÜSSE UND RSTEINSCHALTUNG 1) Sicherstellen, dass sich in der Anlage vor der USV-Einheit ein Überstrom- und Kurzschlussschutz befindet. Der empfohlene Schutzwert beträgt 10A (für die Ausführungen 700VA, 1000VA und 1500VA) und 16A (für die Ausführungen 2200VA, 3000VA und die Ausführungen ER) mit einer Eingriffskurve B oder C. 2) Die USV-Einheit mittels des speziellen Netzkabels mit Strom versorgen. -
Seite 13: Zustandanzeigen Der Usv-Einheit
NZEIGEN DES ISPLAYS In diesem Kapitel werden alle Informationen, die auf LCD-Display visualisiert werden können ausführlich beschrieben. USV-E USTANDANZEIGEN DER INHEIT ICON ZUSTAND BESCHREIBUNG Leuchtet Zeigt das Vorliegen einer Störung an Blinkend Die USV-Einheit befindet sich in Standby Leuchtet Zeigt einen ordnungsgemäßen Betrieb an Leuchtet Die USV-Einheit befindet sich in Netzbetrieb USV-Einheit... -
Seite 14: Bereich Der Mess -Anzeigen
EREICH DER NZEIGEN Auf dem Display können nacheinander die wichtigsten Messungen bezüglich der USV-Einheit angezeigt werden. Beim Einschalten der USV-Einheit, zeigt das Display den Wert der Netzspannung an. Um zu einer anderen Anzeige zu wechseln, die Taste “SEL” mehrmals drücken, bis die gewünschte Anzeige erscheint. Im Fall des Vorkommens einer Störung bzw. -
Seite 15: Konfiguration Der Betriebsart
ONFIGURATION DER ETRIEBSART Der abgebildete Displaybereich zeigt die aktive Betriebsart an und ermöglicht die Wahl der anderen direkt vom Display aus zu wählenden Betriebsarten. VORGEHENSWEISE: Für den Zugriff auf den Konfigurationsbereich die Taste “SEL” mindestens 3 Sekunden gedrückt halten. ... -
Seite 16: Steuerklemmen
STEUERKLEMMEN Die Steuerklemmen gestatten die Einbeziehung der Funktion REPO (Remote Emergency Power Off) sowie die Fernsteuerung zum Ein- und Ausschalten des USV-Gerätes. Die USV wird von Werk mit gebrückten R.E.P.O Klemmen geliefert. Für eine eventuelle Installation, die Brücke entfernen und den Not-Aus-Schalter anschließen. Im Notfall, wird durch betätigen des Not-Aus-Schalters die USV ausgeschaltet. -
Seite 17: Software
OFTWARE RS232 Ü BERWACHUNGS TEUER OFTWARE Die Software NetworkMonitor 3 gewährleistet eine wirksame und intuitive Verwaltung der USV-Einheit, indem sie alle wichtigen Informationen wie Eingangsspannung, angelegte Last, Batteriekapazität anzeigt. Sie ist darüber hinaus in der Lage, beim Auftreten von vom Benutzer bestimmten besonderen Ereignissen automatisch Shutdown-Vorgänge, Versand von E-Mails und Netzmeldungen auszuführen. -
Seite 18: Usv-Konfigurationen
USV-K ONFIGURATIONEN Die folgende Tabelle zeigt alle dem Benutzer zur Verfügung stehenden Konfigurationen auf, um die USV-Einheit auf die bestmögliche Weise an die eigenen Bedürfnisse anzupassen. Es ist möglich, diese Bedienungen mithilfe der Software UPSTools vorzunehmen. FUNKTION BESCHREIBUNG STANDARD MÖGLICHE KONFIGURATIONEN ... -
Seite 19: Mögliche Konfigurationen
FUNKTION BESCHREIBUNG STANDARD MÖGLICHE KONFIGURATIONEN Spannungs- Wahl des zulässigen Niedrig: 180 ÷ 200 in Schritten von 1V Niedrig: 180V Schwellen für Spannungsbereichs für den Hoch: 264V Hoch: 250 ÷ 264 in Schritten von 1V Bypass Wechsel zu Bypass Spannungs- Wahl des zulässigen ... -
Seite 20: Ommunikations
OMMUNIKATIONS ORTS Auf der Rückseite der USV-Einheiten (siehe Ansichten der UPS) befinden sich folgende Kommunikations-Ports: RS232-Anschluss USB-Anschluss Erweiterungs-Steckplatz für zusätzliche Kommunikationssteckkarten RS232-A NSCHLUSS RS232-ANSCHLUSS PIN # SIGNAL BEMERKUNGEN Programmierbarer Ausgang *: (*) Optisch isolierter Kontakt max. +30Vdc / 35mA. [standardmäßig: USV-Anlage ausgefallen] Diese Kontakte können mittels spezieller Software anderen Ereignissen zugeordnet werden... -
Seite 21: Mögliche Ursache
PROBLEMBEHEBUNGEN Ein nicht ordnungsgemäßer Betrieb der USV-Einheit ist sehr oft kein Anzeichen einer Störung, sondern beruht nur auf banalen Problemen, Unannehmlichkeiten oder Flüchtigkeitsfehlern. Es wird daher empfohlen, die untenstehende Tabelle, die für die Behebung der häufigsten Probleme nützliche Informationen zusammenfasst, sorgfältig zu lesen. PROBLEM MÖGLICHE URSACHE LÖSUNG... - Seite 22 PROBLEM MÖGLICHE URSACHE LÖSUNG DER SUMMER ERZEUGT Die Last auf unter die Schwelle von 100% reduzieren EINEN DAUERTON UND DIE AN DIE USV-EINHEIT (oder Benutzerschwelle im Fall von Code A54). DISPLAY ZEIGT ANGELEGTE LAST IST ZU Wird auf dem Display Lock angezeigt: EINEN DIESER CODES...
- Seite 23 LARM ODES Unter Verwendung eines hochentwickelten Selbstdiagnosesystems ist die USV-Einheit in der Lage, eventuelle Störungen bzw. Defekte zu überprüfen und auf dem Display anzuzeigen, die sich während des gewöhnlichen Betriebs des Geräts ereignen könnten. Bei Vorliegen eines Problems meldet die USV-Einheit das Ereignis und zeigt auf dem Display den Code und den Typ des aktiven Alarms an (FAULT bzw.
- Seite 24 Aktive Befehle: Zeigt das Vorliegen eines Fernbedienungsbefehls an. CODE BESCHREIBUNG Fernbedienungsbefehl 1 (Einschalten/Ausschalten) Fernbedienungsbefehl 2 (Last über Bypass oder manueller Bypass) Fernbedienungsbefehl 3 (Einschalten/Ausschalten) Batterietest im Gang Den Meldungen des Typs LOCK (Ausfälle) geht gewöhnlich eine Alarmmeldung voraus und bewirken wegen Ihrer Schwere das Abschalten des Inverters und die Versorgung der Last über die Bypassleitung (dieser Vorgang ist bei Ausfällen wegen starker und andauernder Überlasten und Ausfall wegen Kurzschluss ausgeschlossen).
-
Seite 25: Technische Daten
TECHNISCHE DATEN USV MODELLE SEP 1000 NP SEP 2200 NP SEP 3000 NP SEP 700 NP SEP 1500 NP SEP 1000 ER NP SEP 2200 ER NP SEP 3000 ER NP EINGANG Nennspannung [Vac] 220 - 230 - 240 Maximale Betriebsspannung... -
Seite 26: Battery Box
BATTERY BOX JSEP036-NPA- JSEP036-NPM- JSEP072-NPA- JSEP072-NPM- Batterie-Nennspannung [Vdc] 36Vdc 72Vdc Abmessungen B x T x H [mm] 158 x 422 x 235 190 x 446 x 333 Gewicht [Kg] Das Symbol „-“ steht für einen alphanumerischen Code für internen Gebrauch...
