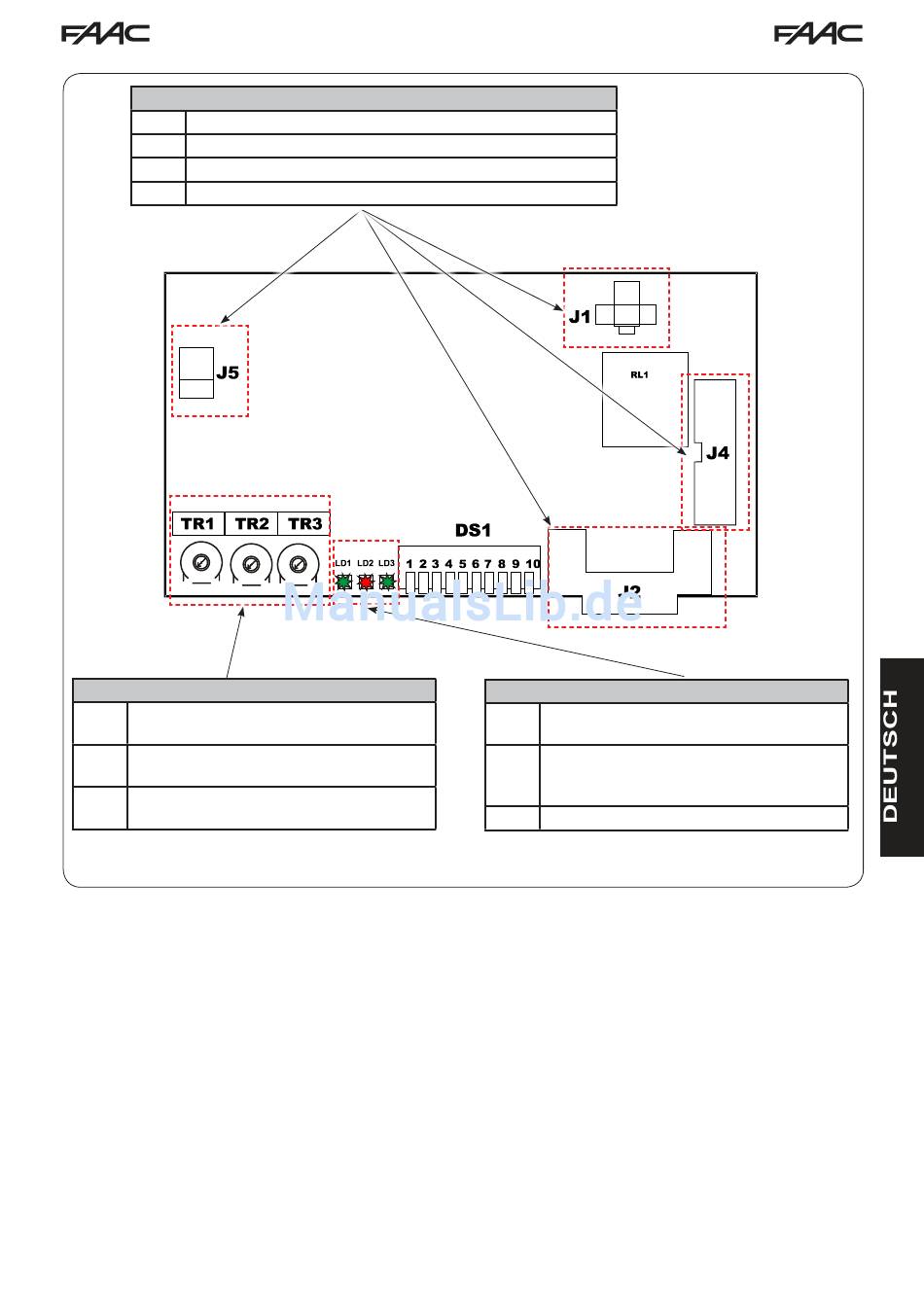

STECKVERBINDER STEUERKARTE 950 MPS
J1
J2
J4
Steckverbinder für den Anschluss an die Steuerkarte 950 I/O
J5
TRIMMER STEUERKARTE 950 MPS
TR 1
Programmierung der Öffnungszeit
TR 2
Programmierung der Schließzeit
TR 3
Programmierung der Pausenzeit
950N
Steckverbinder 24 V=
Steckverbinder RS232
Steckverbinder Motor
(4 bis 10 Sek.)
(4 bis 10 Sek.)
(0 bis 30 Sek.)
LED STEUERKARTE 950 MPS
LD1
Elektromotorversorgung
LD2
•
schnelles Blinklicht – SETUP in Gang
•
langsames Blinklicht – Alarmmeldung
LD3
LED (grün) Stromversorgung 5 V=
17
LED (grün)
Anzeige-LED (rot):
732708
Abb.5
- Rev. F
