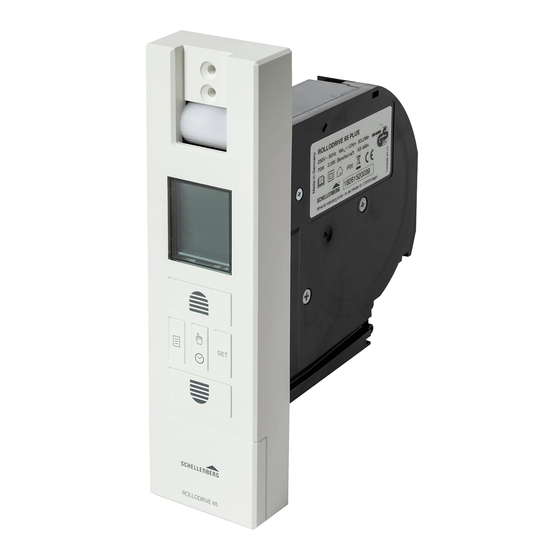

schellenberg RolloDrive 65 Plus Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. schellenberg Anleitungen
  4. Gleichstromantriebe
  5. RolloDrive 65 Plus
  6. Bedienungsanleitung

schellenberg RolloDrive 65 Plus Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für RolloDrive 65 Plus:
Inhaltsverzeichnis

Werbung

Quicklinks

RolloDRive 65 Plus
De

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg RolloDrive 65 Plus

Inhaltszusammenfassung für schellenberg RolloDrive 65 Plus

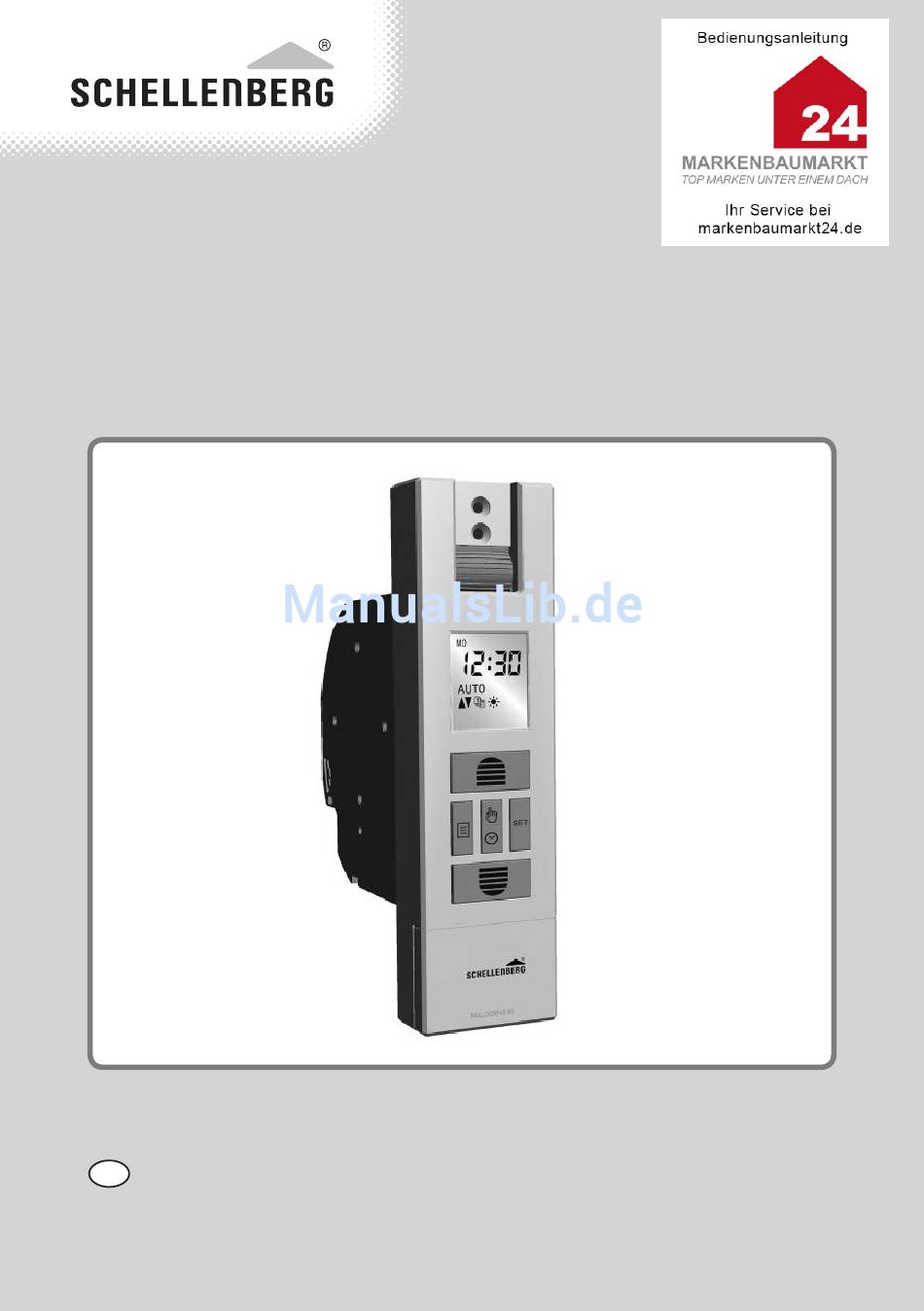

  • Seite 1 RolloDRive 65 Plus...

  • Seite 3: Inhaltsverzeichnis

    Hinderniserkennung ��������������������������������������������������������������������������������������� Blockiererkennung ����������������������������������������������������������������������������������������� Laufzeitbegrenzung ��������������������������������������������������������������������������������������� Werksresest ��������������������������������������������������������������������������������������������������� Urheberrechtlich geschützt, 2015, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�...

  • Seite 4: Sicherheit Und Hinweise

    sIcherheIt UnD hInWeIse Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung gut auf und unter- weisen Sie alle in Frage kommenden Personen im sicheren Gebrauch mit dem Produkt�...

  • Seite 5: Ce-Erklärung Und Eg-Konformität

    Das Produkt und die Verpackung sind kein Spielzeug� Halten Sie Kinder davon fern, es besteht Verletzungs- oder Erstickungsgefahr� Das Produkt nicht öffnen, Verletzungsgefahr� Es besteht Verletzungsgefahr, da der Rollladen ungebremst herunterfallen kann� Sichern Sie den Rollladen gegen Herunterfallen� Halten Sie das Gurtband gut fest, damit der Rollladen nicht ungebremst herunterfällt�...

  • Seite 6: Nicht Bestimmungsgemäße Verwendung

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestim- mungsgemäß� Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungs- gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht� Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten werden�...

  • Seite 7: Technische Daten

    technIsche Daten Betriebsspannung netzteil 230 v / 50 hz nennleistung 70 Watt leistung stand-by ca. 0,5 Watt Drehmoment 10 nm Kurzzeitbetrieb 4 Minuten Drehzahl 30 U/min Gangreserve 8 stunden schutzart IP 20 (nur für trockene räume) schutzklasse anzahl schaltzeiten max. 2 zulässige Umgebungstemperatur 0-40 °c einstellbereich sonnenautomatik...
  • Seite 8 Achtung: Bitte regelmäßig den Behang und auch das Gurtband auf Unversehrt- heit überprüfen� Bei Gefahr Anlage außer Betrieb setzen und Reparatur durch einen Fachbetrieb veranlassen� Anmerkung: Da auch die Gurtscheibe im Rollladenkasten durch Alterung an Festigkeit verliert, empfehlen wir diese nach längerer Einsatzzeit überprüfen und ggf�...

  • Seite 9: Abmessungen

    aBMessUnGen 185 mm 132 mm 165 mm 210 mm 139 mm 34 mm 59 mm...

  • Seite 10: Benötigte Werkzeuge

    B (rot) 1,50 m (Wird nicht benötigt!)

  • Seite 11: Produkterklärung

    PrODUKterKlärUnG Befestigungslöcher Umlenkrolle Gurteinlass Getriebeentriegelung Wickelfachabdeckung Entriegelungsklammer Wickelrad Haken für Gurtband Anschluss für Netzleitung Kabelkanal Anschluss für Sonnensensor...

  • Seite 12: Funktionsbeschreibung

    FUnKtIOnsBeschreIBUnG taste auffahrt Rollladen fährt aufwärts oder stoppt� Stellt Werte im Menü ein� taste Menü Schaltet in den Menümodus� Schaltet aus dem Menümodus zurück zum Hauptdisplay� taste Manuell/auto Einstellung zwischen Manuell- und Automatikbetrieb� taste set Bestätigt sämtliche Einstellungen MO MIDO FR SA SO in den Menüs�...

  • Seite 13: Montage

    a MOntaGe Alten Einlasswickler ausbauen� Gurt vorsichtig abwickeln� Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr!
  • Seite 14 23 mm...
  • Seite 15 Ein beschä- digtes An- schlusskabel kann einen Kurzschluss verursachen�...
  • Seite 16 Achten Sie auf eine sichere Verlegung des Anschluss- kabels� Das Anschlusskabel darf beim Anschrau- ben das Produkt nicht gequetscht und beschädigt werden�...
  • Seite 18 Die Entriegelungsklammer einstecken und durchge- drückt halten� Es besteht Verlet- zungsgefahr durch das drehende Wickelrad�...
  • Seite 19 sicherheitshinweis zur Montage! Eine schlechte Gurtbandführung kann das Gurtband zerstören und das Produkt unnötig belasten� Montieren Sie das Produkt so, dass das Gurtband möglichst senkrecht in den Rollladengurt-Antrieb einläuft, Sie vermeiden dadurch unnötige Reibung und Verschleiß� Bei falscher Montage können sachschäden entstehen�...
  • Seite 20 Die Entriegelungsklammer einstecken und durchge- drückt halten�...
  • Seite 21 Mindestens 1 Umdrehung wickeln, damit sich der Gurt nicht mehr vom Befestigungs- haken löst�...
  • Seite 22 Die Abdeckplatte immer nach unten aufschieben und von unten abziehen�...
  • Seite 24 1 – 2 x 1 – 2 x...

  • Seite 25: B Erstmalige Inbetriebnahme / Nach Einem Werksreset

    B erstMalIGe InBetrIeBnahMe / nach eIneM WerKsreset Einstellung Tag...
  • Seite 26 Einstellung Monat Einstellung Jahr...
  • Seite 27 90 % Die falsche Einstellung der oberen Endlage kann zur Überlastung bzw� zur Zerstörung des Produkts führen� 100 % Tippbetrieb Nicht bis zum Anschlag fahren� Tasten rechtzeitig loslassen�...
  • Seite 28 100 % Taste gedrückt halten, bis die untere Endlage erreicht ist� Tagesprogramm einstellen� Einstellen der Auffahrtzeit�...
  • Seite 29 Einstellen der Abfahrtzeit�...

  • Seite 31: Manuelle Bedienung

    c ManUelle BeDIenUnG Um den Rollladen an gewünschter Position zu stoppen, drücken Sie die Taste Auf- oder Abfahrt�...

  • Seite 32: D Obere Und Untere Endlage Einstellen / Verändern / Korrigieren

    D OBere UnD Untere enDlaGe eInstellen / veränDern / KOrrIGIeren Drücken Sie zu jeder Zeit die Taste Menü, um zum Hauptdisplay zurückzukehren�...

  • Seite 33: Tagesprogramm Einstellungen Ändern

    e taGesPrOGraMM eInstellUnGen änDern Bei Netzausfall blinkt die Uhrzeit für 1 Minute� Danach schaltet das Produkt ab� Die Uhrzeit wird 8 Stunden ohne Strom gespeichert� Bei längerem Netzausfall muss die Uhrzeit neu programmiert werden� Sobald der Netzausfall behoben ist, wird ein ausgebliebener (nur der letzte) Zeitschaltuhrbefehl ausgeführt�...

  • Seite 34: F Wochenprogramm Einstellen

    F WOchenPrOGraMM eInstellen Modus 1 Das Wochenprogramm ist deaktiviert� Modus 2 FR SA SO Eine Auf- und eine Abfahrtzeit für Mon- tag bis Freitag� Eine Auf- und eine Abfahrtzeit für Samstag und Sonntag� Tagesprogramm wird bei Aktivierung eines Wochenprogramms deaktiviert, kann aber zusätzlich wieder eingestellt werden�...
  • Seite 35 SA SO Modus 3 MO MIDO FR SA SO Es wird für jeden Wochentag eine separate Auf- und Abfahrtszeit eingestellt�...
  • Seite 36 Einstellungen für alle Wochentage wieder- holen� Drücken Sie zu jeder Zeit die Taste Menü, um zum Hauptdisplay zurückzukehren�...

  • Seite 37: G Optionales Zubehör: Sonnen- Und Dämmerungssensor

    G OPtIOnales zUBehÖr: sOnnen- UnD DäMMerUnGssensOr Sensor, ca� 0,75 m Kabellänge Art�Nr� 22720 ca� 1,50 m Kabellänge Art�Nr� 02266* ca� 3,00 m Kabellänge Art�Nr� 02267* *Kommissionsartikel, auf Bestellung lieferbar. min� 20 cm...

  • Seite 38: Sonnenfunktion Einstellen

    h sOnnenFUnKtIOn eInstellen Der IST-Wert stellt die aktuelle Helligkeit dar� Der Wert neben dem IST-Wert ist die Helligkeit, bei welcher der Rollladen herunter fährt�...
  • Seite 39 Den gewünschten Helligkeitswert über die Tasten Auf- und Abfahrt einstellen� Einstell- bereich liegt zwischen 31 und 45� Drücken Sie zu jeder Zeit die Taste Menü, um zum Hauptdisplay zurückzukehren�...

  • Seite 40: I Funktionsschaubild Der Sonnenfunktion

    I FUnKtIOnsschaUBIlD Der sOnnenFUnKtIOn ~ 10 min. ~ 20 min. Wird die eingestellte Helligkeit ca� 10 Minuten ununterbrochen erkannt, fährt der Rollladen bis zum Saugknopf des Sonnensensors nach unten� Nach ca� 20 Minuten wird der Rollladen ein Stück hochgezogen, der Sonnensensor ist freigegeben und misst erneut� Wird weiterhin die eingestellte Helligkeit erkannt, bleibt der Rollladen dort stehen�...

  • Seite 41: J Dämmerungsfunktion Einstellen/Aktivieren

    J DäMMerUnGsFUnKtIOn eInstellen / aKtIvIeren Der IST-Wert stellt die aktuelle Helligkeit dar� Der blinkende Wert stellt den gewünschten, ein- gestellten Dämmerungswert der Abfahrt dar�...
  • Seite 42 Den gewünschten Helligkeitswert (lichtsteuerung) über die Tasten Auf- und Abfahrt einstellen� Einstell- bereich liegt zwischen 1 und 15� Anstatt der Dämmerungsfunktion kann auch die integrierte Astrofunktion für eine automatische Abfahrt des Rollladen ge- nutzt werden� Siehe Seite 48� Aber: Es kann immer nur eine Funktion aktiv sein� lichtsteuerung (Seite zeitsteuerung...

  • Seite 43: K Funktionsschaubild Der Dämmerungsfunktion

    K FUnKtIOnsschaUBIlD Der DäMMerUnGsFUnKtIOn Wird der eingestellte Dämmerungswert für ca� 15 Sekunden erkannt, blinkt die LED Mond und der Rollladen fährt herunter� Nach der Abfahrt wird die Dämme- rungsfunktion erst nach 19 Stunden erneut aktiv� Der Rollladen fährt bei manuellem Betrieb oder zur nächsten, eingestellten Auf- fahrtzeit wieder nach oben�...

  • Seite 44: Urlaubsprogramm / Zufallsfunktion Ein- Und Ausschalten

    l UrlaUBsPrOGraMM / zUFallsFUnKtIOn eIn- UnD aUsschalten 100. Die Verzögerungszeit beträgt 0–30 Minuten und wirkt nicht auf die Astro-Funktion� Wird der Rollladen während der Verzögerungszeit manu- ell betrieben, löscht sich der folgende Automatikbefehl�...

  • Seite 45: M Uhrzeit Und Datum Einstellen

    M UhrzeIt UnD DatUM eInstellen 101. 102. 103. 104. Drücken Sie die Taste Menü, um zum Standard-Display zurückzukehren�...

  • Seite 46: Expertenmodus: Einstellen Der Autom� Sommer- / Winterzeit

    n eXPertenMODUs: eInstellen Der aUtOM. sOMMer- / WInterzeIt 105. 106. 107. Expertenmodus: Menü 1 von 3 2 sec� Zuerst die Taste Set, danach die Taste Menü drücken und beide für 2 Sekunden halten� 108.
  • Seite 47 109. 110. Drücken Sie zu jeder Zeit die Taste Menü, um zum vorherigen Menü zurückzu- kehren� 1 Hauptdisplay ► 2 Hauptmenü ► 3 Expertenmenü...

  • Seite 48: O Expertenmodus: Einstellen Der Astrofunktion

    O eXPertenMODUs: eInstellen Der astrOFUnKtIOn 111. 112. 113. 2 sec� Zuerst die Taste Set, danach die Taste Menü drücken und beide für 2 Sekunden halten� 114. 115.
  • Seite 49 116. Als Zeitzone die ersten bei- den Ziffern der Postleitzahl einstellen� 117. Die Astrofunktion berücksichtigt den standortbezogenen Sonnenunter- gang und fährt den Rollladen bei Dämmerung im Jahresverlauf herab� Drücken Sie zu jeder Zeit die Taste Menü, um zum vorherigen Menü zurückzukehren�...

  • Seite 50: P Zeitzonentabelle Ausland Für Die Astrofunktion

    P zeItzOnentaBelle-aUslanD Für DIe astrOFUnKtIOn 118. estland Belgien antwerpen tallinn Brügge Brüssel Finnland luettich helsinki Mechelen Jyyäskylä Mons Oulu Oostende tampere turku Dänemark vasa aalborg ringsted Frankreich esbjerg Bordeaux horsens Brest Kolding Dijon Koppenhagen le havre svendborg lyon randers Montepellier nantes england nice...
  • Seite 51 Italien niederlande Bologna amsterdam Bozen eindhoven Florenz enschede Genua Groningen Mailand Maastricht neapel rotterdam Palermo Utrecht turin norwegen venedig Oslo stavanger Irland Bergen cork trondheim Dublin Österreich Belfast amstetten lettland Baden Braunau riga Brixen Bruck/mur liechtenstein eisenstadt vaduz Graz Innsbruck littauen Klagenfurt vilnius...
  • Seite 52 Polen schweden Breslau Boras Bromberg Gävle Danzig Goeteborg Kattowitz helsingborg Krakau Joenkoeping lodz Östersund lublin Malmoe Posen stockholm stettin sundsvall Warschau Umea Portugal spanien Faro almería lissabon alicante Porto Barcelona Bilbao Badajoz schweiz Burgos Basel cáceres Bern castellón andermatt Granada chur Guadalajara lausanne...

  • Seite 53: Q Expertenmodus: Einstellen Des Zeitversatzes

    spanien süd- Osteuropa sevilla athen santander Belgrad valencia Bratislava valladolid Bucarest vitoria Budapest zaragoza Istanbul la Palma Maribor teneriffa Prag Gran canaria sarajevo Fuerteventura Sofia skopje thessaloniki zagreb Q eXPertenMODUs: eInstellen Des zeItversatzes Sobald die Astrofunktion aktiv ist, ändert sich die Einstellungsmöglichkeit bei der Dämmerungsfunktion von lichtsteuerung in zeitsteuerung�...
  • Seite 54 120. 121. Der gewünschte Zeitversatz der automatischen Abfahrtzeit kann in 10-Minuten Schritten einge- stellt werden� Hier: 30 Minuten nach Eintritt der aktuellen Astrozeit� zeitversatz max� Minuten max� Minuten – 122. Die aktuelle Abfahrtseit wird angezeigt� Drücken Sie zu jeder Zeit die Taste Menü, um zum vorherigen Menü zurückzukehren�...

  • Seite 55: Expertenmodus: Einstellen Der Lüftungsfunktion

    r eXPertenMODUs: eInstellen Der lüFtUnGsFUnKtIOn 123. 100 % Vor der Einstellung muss der Rollladen in die obere Endlage gefahren werden�...
  • Seite 56 124. 125. 126. 2 sec� Zuerst die Taste Set, danach die Taste Menü drücken und beide für 2 Sekunden gedrückt halten� 127.
  • Seite 57 128. deaktiviert 129. aktiviert 130.

  • Seite 58: Manuell- Automatikumschaltung

    131. Die Lüftungsposition ist frei wählbar� 132. Bei aktivierter Lüftungs- funktion fährt der Rollladen, im Tages- oder Wochenpro- gramm in die programmierte Lüftungsposition� Eine Fahrt in die Endlage ist nur manu- ell möglich� s ManUell- aUtOMatIKUMschaltUnG 133. AUTO MANU 1 sec�...

  • Seite 59: Tastensperre

    t tastensPerre 134. Beide Tasten gleichzeitig drücken� 135. 1 sec� 136. Die Tastensperre ist nun aktiv� Der Rollladen kann manuell betätigt werden� Unbefugte können keine Änderungen an den Einstellungen vornehmen� 3 sec�...
  • Seite 60 137. Beide Tasten gleichzeitig drücken� Die Tastensperre ist deaktiviert� Alle Funktionen sind anwählbar�...

  • Seite 61: U Hinderniserkennung

    U hInDernIserKennUnG 138. Beschreibung der sicherheitsfunktionen Die Sicherheitsabschaltung des Produkts reagiert, wenn das Produkt eingeschaltet ist und der Roll- ladengurt sich nicht bewegt� Erst nachdem das Produkt in Gegenrichtung betrieben und das Hinder- nis beseitigt wurde (freiziehen), kann der Betrieb in die ursprüngliche Richtung wieder aufgenommen werden�...

  • Seite 62: Blockiererkennung

    v BlOcKIererKennUnG 139. Blockiert der Rollladen während der Auffahrt (z�B� durch Vereisung), schaltet das Produkt ab� Beseitigen Sie die Überlastungsursache�...

  • Seite 63: W Laufzeitbegrenzung

    W laUFzeItBeGrenzUnG 140. max. 4 Minuten max. 4 Minuten 141. min. 12 Minuten min. 12 Minuten...

  • Seite 64: Werksresest

    142. 60 Minuten 60 Minuten Die volle Betriebsbereitschaft ist nach 60 Minuten wiederhergestellt� X WerKsreset 143. MO MIDO FR SA SO 8 sec� AUTO MANU Alle 4 Tasten gleichzeitig drücken�...
  • Seite 68 Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service� erreichbarkeit: alfred schellenberg Gmbh Mo - Fr: 7�30 Uhr - 21�00 Uhr An den Weiden 31 8�00 Uhr - 14�00 Uhr 57078 Siegen Tel�...
