Einbauen/Anbauen
4.2 Vorgehen beim Einbau
Ausrichtung der Kurbelgehäuse erneut prüfen
1. Nach dem Unterlegen sind die Hebelarme anzuheben und abzusenken, um zu prüfen, ob es
zu Verklemmungen kommt. Falls ja, ist das Ausrichtungsverfahren zu wiederholen (Seite 19).

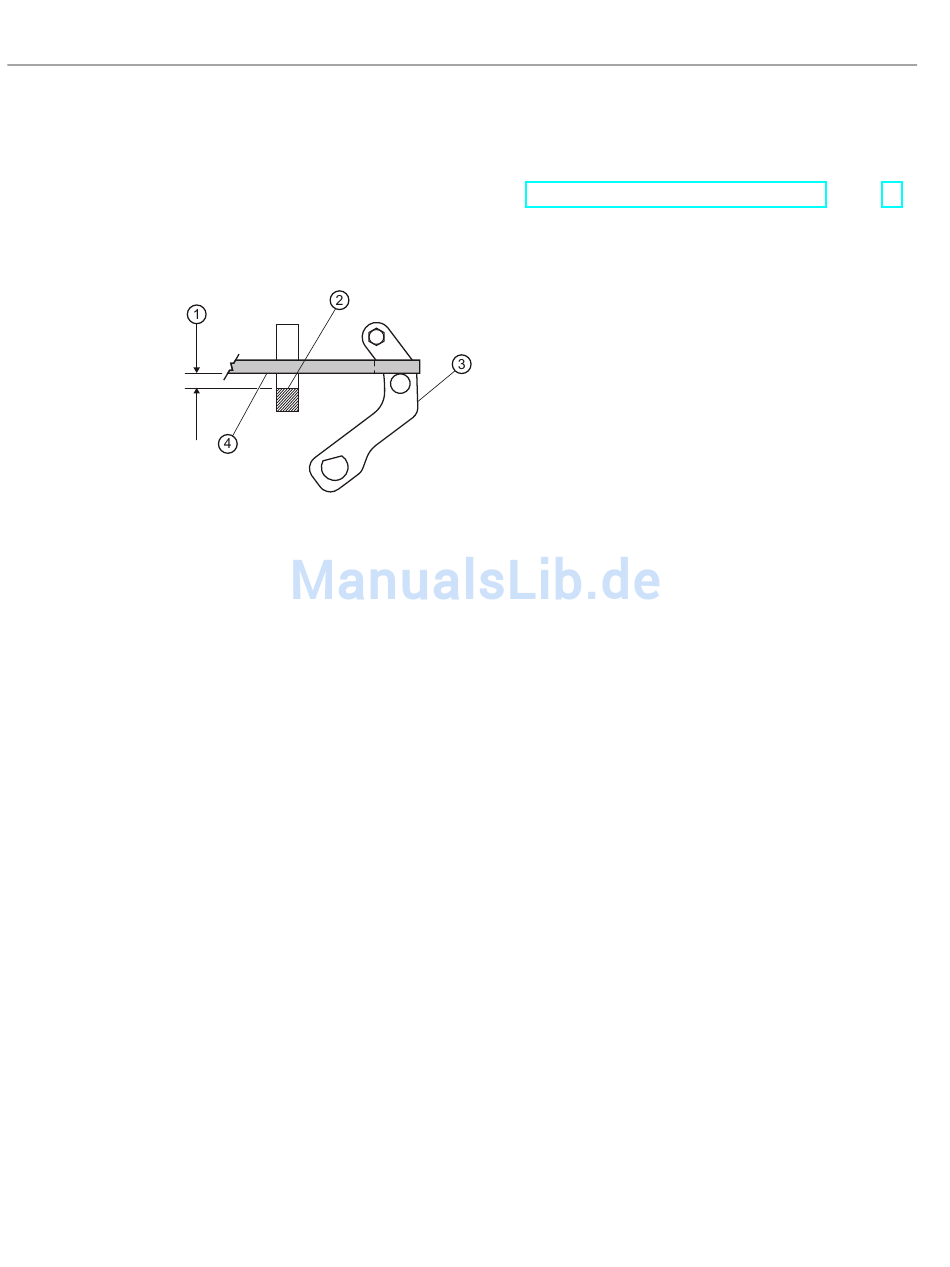

2. Heben Sie die Hebelarme wieder an und prüfen Sie den Abstand zwischen der Unterseite
des Justagegewichtsaufnehmers und der Oberseite der Halterung für die Justagegewichte.
①
②
③
④
3. Wiederholen Sie das Verfahren zum Unterlegen so lange, bis die Hebelarme die
Justagegewichte mindestens 10 mm (0,38") über die Halterungen für die Gewichte anheben.
4. Ziehen Sie die Schrauben der Drehwelle und die Montageschrauben der Kurbelgehäuse an
und prüfen Sie erneut alle Abstände.
Die Installation des MWL Justiersystems ist nun beendet.
26
10 mm (0.38") Mindestabstand
Oberfläche der Justagegewichtshalterung
Angehobener Hebelarm
Unterkante des Justagegewichtsaufnehmers
Milltronics MWL Bandwaagen-Justiersystem
Betriebsanleitung, 11/2011, 7ML19985CR33-03
