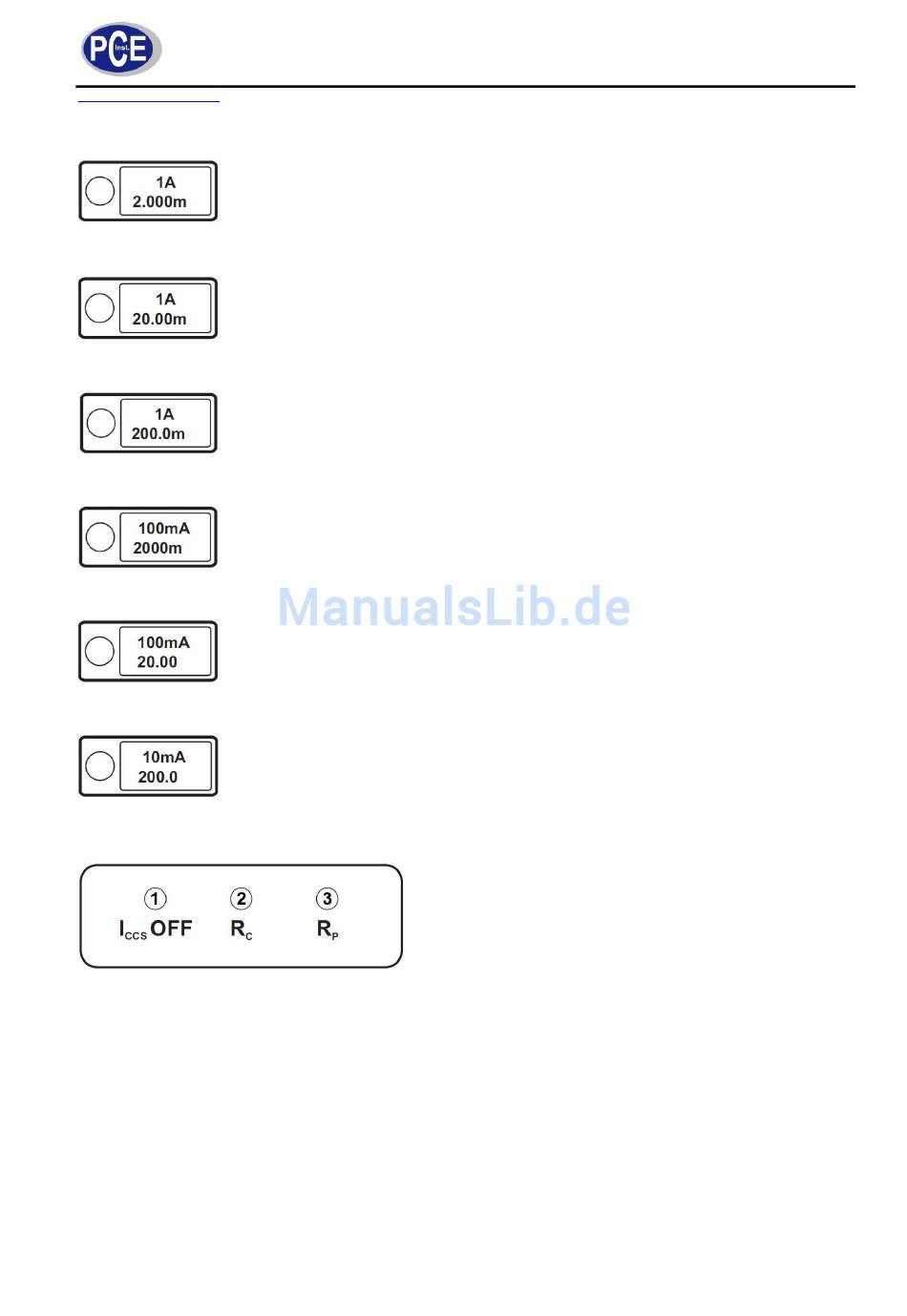

Anzeige des Messbereichs durch LED
Prüfstrom 1 A
Widerstand 0 – 2 mΩ
Wenn diese LED leuchtet, kann das Gerät bis zu 1,999 mΩ messen und gibt das
Ergebnis in Milliohm im Display an.
Prüfstrom 1 A
Widerstand 0 – 20 mΩ
Wenn diese LED leuchtet, kann das Gerät bis zu 19,99 mΩ messen und gibt das
Ergebnis in Milliohm im Display an.
Prüfstrom 1A
Widerstand 0 – 200 mΩ
Wenn diese LED leuchtet, kann das Gerät bis zu 199,9 mΩ messen und gibt das
Ergebnis in Milliohm im Display an.
Prüfstrom 100 mA
Widerstand 0 – 2000 mΩ
Wenn diese LED leuchtet, kann das Gerät bis zu 1999 mΩ messen und gibt das
Ergebnis in Milliohm im Display an
Prüfstrom 100 mA
Widerstand 0 – 20 Ω
Wenn diese LED leuchtet, kann das Gerät bis zu 19,99 Ω messen und gibt das Er-
gebnis in Ohm im Display an.
Prüfstrom 100 mA
Widerstand 0 – 200 Ω
Wenn diese LED leuchtet, kann das Gerät bis zu 199,9 Ω messen und gibt das Er-
gebnis in Ohm im Display an.
Statusanzeige
(1) Anzeige für Konstantstromquelle (I
Wenn diese LED aufleuchtet ist die Konstantstromquelle abgeschaltet. Die Stromquelle ist abge-
schaltet wenn kein Messvorgang läuft. Während der Messung leuchtet die LED nicht. Die LED
leuchtet wenn das Gerät eingeschaltet wurde, eine Messung beendet wurde oder eine des
Messgerätes Überhitzung vorliegt.
(2) Diese LED (R
) leuchtet wenn der Widerstand zwischen den Stromanschlüssen so hoch ist, dass
C
die Konstantstromquelle den Prüfstrom nicht aufrecht erhalten kann. Diese LED ist nur bedeu-
tend während eine Messung läuft. Wenn diese LED während der Messung aufleuchtet, muss der
Prüfstrom verringert werden.
(3) Die LED (R
) leuchtet wenn die Spannung zwischen den Spannungsanschlüssen zu hoch ist. Ur-
P
sache ist dann ein zu hoher Widerstand. Diese LED ist nur bedeutend während eine Messung
läuft. Wenn diese LED während der Messung aufleuchtet, muss der Prüfstrom verringert werden.
BETRIEBSANLEITUNG
OFF)
CCS
7
