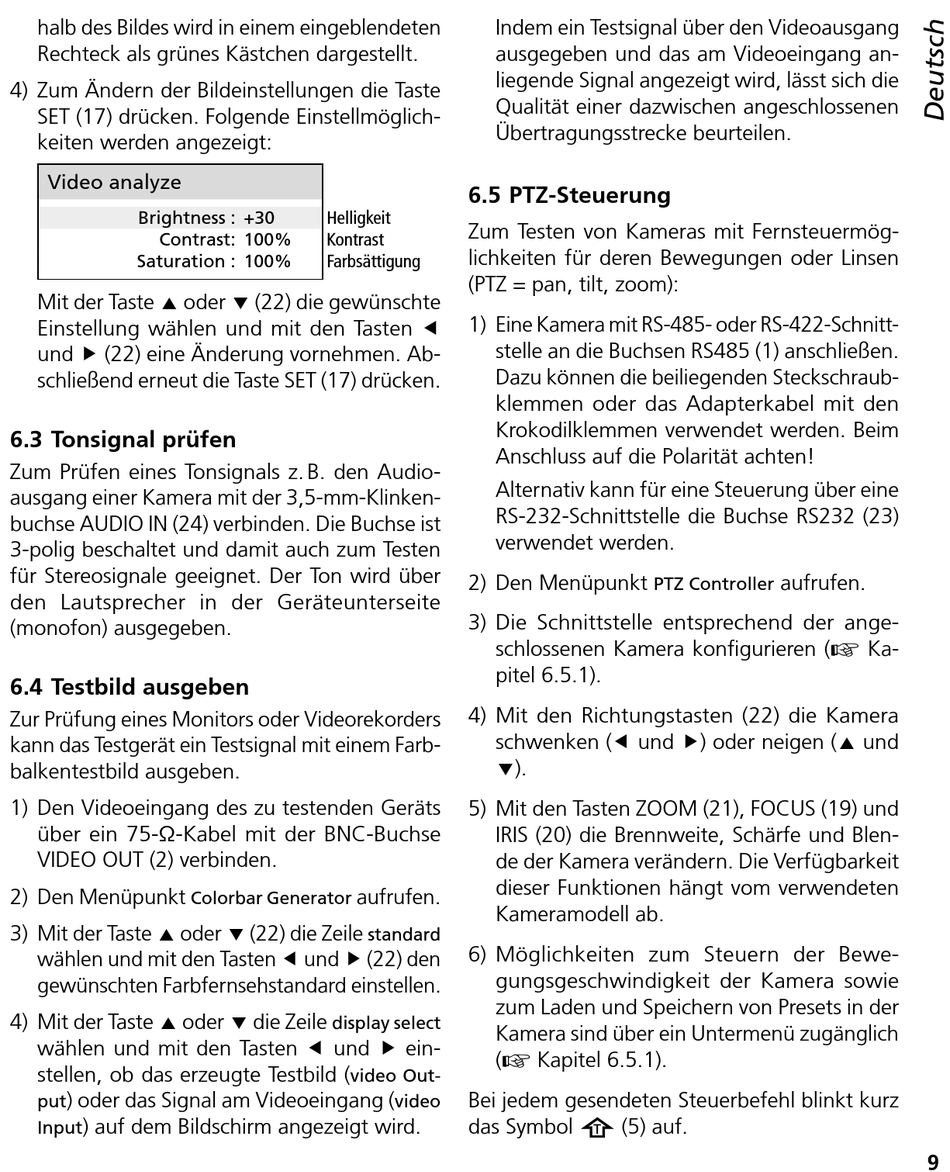

halb des Bildes wird in einem eingeblendeten
Rechteck als grünes Kästchen dargestellt .
4) Zum Ändern der Bildeinstellungen die Taste
SET (17) drücken . Folgende Einstellmöglich-
keiten werden angezeigt:
Video analyze
Brightness : +30
Contrast: 100%
Saturation : 100%
Mit der Taste  oder  (22) die gewünschte
Einstellung wählen und mit den Tasten 
und  (22) eine Änderung vornehmen . Ab-
schließend erneut die Taste SET (17) drücken .
6.3 Tonsignal prüfen
Zum Prüfen eines Tonsignals z . B . den Audio-
ausgang einer Kamera mit der 3,5-mm-Klinken-
buchse AUDIO IN (24) verbinden . Die Buchse ist
3-polig beschaltet und damit auch zum Testen
für Stereosignale geeignet . Der Ton wird über
den Lautsprecher in der Geräteunterseite
(monofon) ausgegeben .
6.4 Testbild ausgeben
Zur Prüfung eines Monitors oder Videorekorders
kann das Testgerät ein Testsignal mit einem Farb-
balkentestbild ausgeben .
1) Den Videoeingang des zu testenden Geräts
über ein 75-Ω-Kabel mit der BNC-Buchse
VIDEO OUT (2) verbinden .
2) Den Menüpunkt
3) Mit der Taste  oder  (22) die Zeile
wählen und mit den Tasten  und  (22) den
gewünschten Farbfernsehstandard einstellen .
4) Mit der Taste  oder  die Zeile
wählen und mit den Tasten  und  ein-
stellen, ob das erzeugte Testbild (
) oder das Signal am Videoeingang (
put
) auf dem Bildschirm angezeigt wird .
Input
Helligkeit
Kontrast
Farbsättigung
aufrufen .
Colorbar Generator
standard
display select
video Out-
Indem ein Testsignal über den Videoausgang
ausgegeben und das am Videoeingang an-
liegende Signal angezeigt wird, lässt sich die
Qualität einer dazwischen angeschlossenen
Übertragungsstrecke beurteilen .
6.5 PTZ-Steuerung
Zum Testen von Kameras mit Fernsteuermög-
lichkeiten für deren Bewegungen oder Linsen
(PTZ = pan, tilt, zoom):
1) Eine Kamera mit RS-485- oder RS-422-Schnitt-
stelle an die Buchsen RS485 (1) anschließen .
Dazu können die beiliegenden Steckschraub-
klemmen oder das Adapterkabel mit den
Krokodilklemmen verwendet werden . Beim
Anschluss auf die Polarität achten!
Alternativ kann für eine Steuerung über eine
RS-232-Schnittstelle die Buchse RS232 (23)
verwendet werden .
2) Den Menüpunkt
3) Die Schnittstelle entsprechend der ange-
schlossenen Kamera konfigurieren (
pitel 6 .5 .1) .
4) Mit den Richtungstasten (22) die Kamera
schwenken ( und ) oder neigen (  und
) .
5) Mit den Tasten ZOOM (21), FOCUS (19) und
IRIS (20) die Brennweite, Schärfe und Blen-
de der Kamera verändern . Die Verfügbarkeit
dieser Funktionen hängt vom verwendeten
Kameramodell ab .
6) Möglichkeiten zum Steuern der Bewe-
gungsgeschwindigkeit der Kamera sowie
zum Laden und Speichern von Presets in der
Kamera sind über ein Untermenü zugänglich
☞
( Kapitel 6 .5 .1) .
Bei jedem gesendeten Steuerbefehl blinkt kurz
video
das Symbol
PTZ Controller
(5) auf .
T
aufrufen .
☞
Ka-
