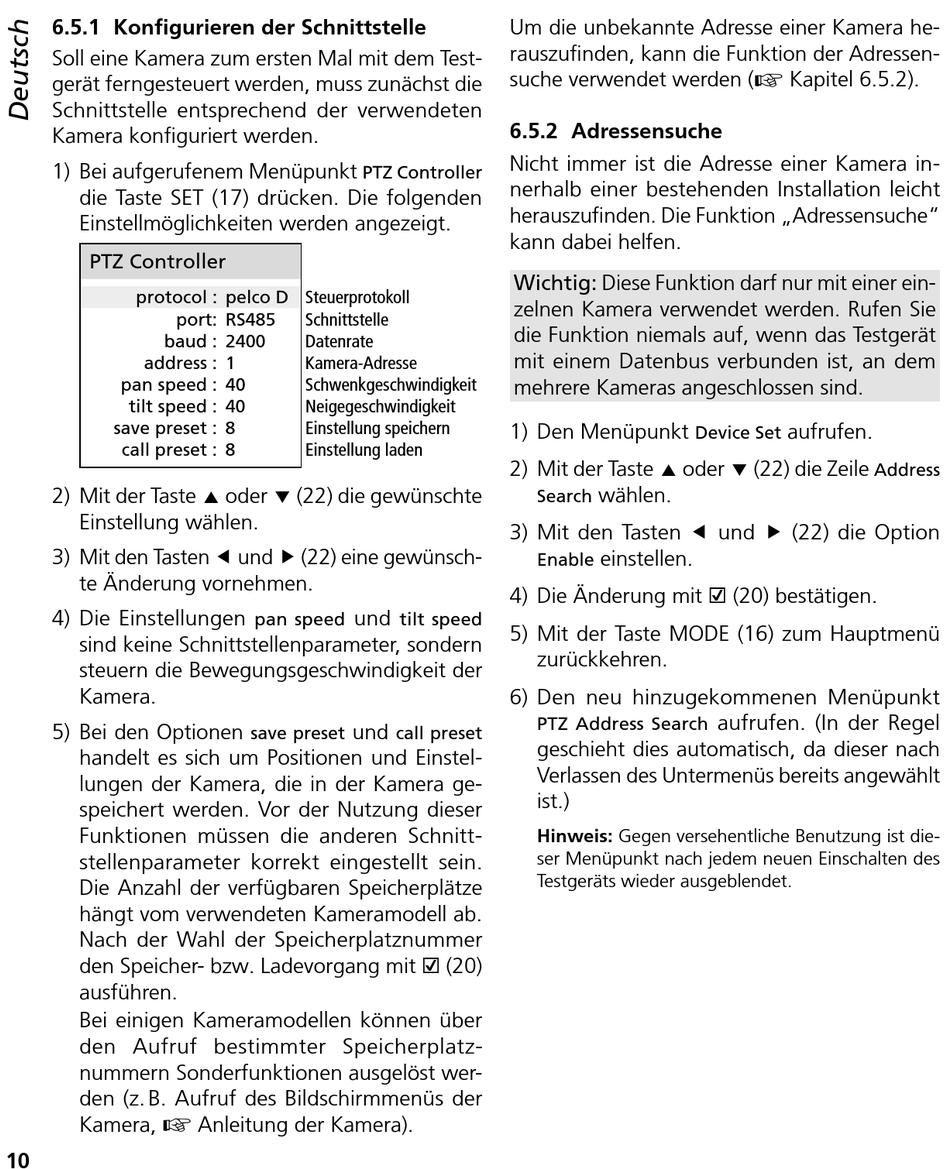

6.5.1 Konfigurieren der Schnittstelle

Soll eine Kamera zum ersten Mal mit dem Test-
gerät ferngesteuert werden, muss zunächst die
Schnittstelle entsprechend der verwendeten
Kamera konfiguriert werden .
1) Bei aufgerufenem Menüpunkt
die Taste SET (17) drücken . Die folgenden
Einstellmöglichkeiten werden angezeigt .
PTZ Controller
protocol : pelco D Steuerprotokoll
port: RS485
baud : 2400
address : 1
pan speed : 40
tilt speed : 40
save preset : 8
call preset : 8
2) Mit der Taste  oder  (22) die gewünschte
Einstellung wählen .
3) Mit den Tasten  und  (22) eine gewünsch-
te Änderung vornehmen .
4) Die Einstellungen
sind keine Schnittstellenparameter, sondern
steuern die Bewegungsgeschwindigkeit der
Kamera .
5) Bei den Optionen
handelt es sich um Positionen und Einstel-
lungen der Kamera, die in der Kamera ge-
speichert werden . Vor der Nutzung dieser
Funktionen müssen die anderen Schnitt-
stellenparameter korrekt eingestellt sein .
Die Anzahl der verfügbaren Speicherplätze
hängt vom verwendeten Kameramodell ab .
Nach der Wahl der Speicherplatznummer
den Speicher- bzw . Ladevorgang mit ☑ (20)
ausführen .
Bei einigen Kameramodellen können über
den Aufruf bestimmter Speicherplatz-
nummern Sonderfunktionen ausgelöst wer-
den (z . B . Aufruf des Bildschirmmenüs der
☞
Kamera,
10
PTZ Controller
Schnittstelle
Datenrate
Kamera-Adresse
Schwenkgeschwindigkeit
Neigegeschwindigkeit
Einstellung speichern
Einstellung laden
und
pan speed
und
save preset
Anleitung der Kamera) .
Um die unbekannte Adresse einer Kamera he-
rauszufinden, kann die Funktion der Adressen-
suche verwendet werden (

6.5.2 Adressensuche

Nicht immer ist die Adresse einer Kamera in-
nerhalb einer bestehenden Installation leicht
herauszufinden . Die Funktion „Adressensuche"
kann dabei helfen .
Wichtig: Diese Funktion darf nur mit einer ein-
zelnen Kamera verwendet werden . Rufen Sie
die Funktion niemals auf, wenn das Testgerät
mit einem Datenbus verbunden ist, an dem
mehrere Kameras angeschlossen sind .
1) Den Menüpunkt
2) Mit der Taste  oder  (22) die Zeile
Search
3) Mit den Tasten  und  (22) die Option
Enable
4) Die Änderung mit ☑ (20) bestätigen .
tilt speed
5) Mit der Taste MODE (16) zum Hauptmenü
zurückkehren .
6) Den neu hinzugekommenen Menüpunkt
PTZ Address Search
call preset
geschieht dies automatisch, da dieser nach
Verlassen des Untermenüs bereits angewählt
ist .)
Hinweis: Gegen versehentliche Benutzung ist die-
ser Menüpunkt nach jedem neuen Einschalten des
Testgeräts wieder ausgeblendet .
☞
Device Set
wählen .
einstellen .
aufrufen . (In der Regel
Kapitel 6 .5 .2) .
aufrufen .
Address
