Monacor HYB-700TEST Bedienungsanleitung

HYB-700 TEST
Bestellnummer 18.0108
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
Multifunktionstestgerät für die
Videoüberwachungstechnik
Diese Kurzanleitung richtet sich an Instal­
lateure von Video überwachungsanlagen
mit entsprechenden Fachkenntnissen. Bitte
lesen Sie die Anleitung vor dem Betrieb
gründlich durch und heben Sie sie für ein
späteres Nachlesen auf. Eine ausführliche
Anleitung in englischer Sprache ist im
Gerät gespeichert.
1 Sicherheitshinweise
Die Produkte (Testgerät, Netzgerät, Netzwerk­
kabeltester) entsprechen allen relevanten
Richtlinien der EU und sind deshalb mit
kennzeichnet.
WARNUNG Das Netzgerät wird mit lebens­
gefährlicher
versorgt. Nehmen Sie deshalb
niemals selbst Eingriffe daran
vor. Es besteht die Gefahr
eines elektrischen Schlages.
•
Verwenden Sie die Produkte nur im Innen­
bereich und schützen Sie sie vor Tropf­ und
Spritzwasser sowie vor hoher Luftfeuchtig­
keit. Der zulässige Einsatztemperaturbereich
beträgt 0 – 40 °C.
•
Vermeiden Sie den Betrieb in einer Umge­
bung mit starken elektromagnetischen Fel­
dern oder in der Nähe von brennbarem Gas.
•
Nehmen Sie die Produkte nicht in Betrieb
und trennen Sie das Netzgerät sofort von der
Stromversorgung,
1. wenn sichtbare Schäden an einem Produkt
vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem
der Verdacht auf einen Defekt besteht,
3. wenn Funktionsstörungen auftreten.
Geben Sie die Produkte in jedem Fall zur
Reparatur in eine Fachwerkstatt.
•
Verwenden Sie für die Reinigung nur ein tro­
ckenes, weiches Tuch, niemals Wasser oder
Chemikalien.
•
Lassen Sie das Testgerät während des Lade­
vorgangs nicht unbeaufsichtigt und laden Sie
es nie länger als 8 Stunden.
•
Werden die Produkte zweckentfremdet,
nicht richtig angeschlossen, falsch bedient
oder nicht fachgerecht repariert, kann keine
Haftung für daraus resultierende Sach­ oder
Personenschäden und keine Garantie für
die Produkte übernommen werden. Ebenso
kann keine Haftung für durch Fehlbedienung
oder durch einen Defekt entstandene Daten­
verluste und deren Folgeschäden übernom­
men werden.
Sollen die Produkte endgültig aus dem
Betrieb genommen werden, übergeben
Sie sie zur umweltgerechten Entsorgung
einem ört lichen Recyclingbetrieb.
ELECTRONICS FOR SPECIALISTS
1.1 Konformität und Zulassung
Hiermit erklärt MONACOR INTERNATIONAL,
dass das Gerät HYB­700TEST der Richtlinie
2014 / 53 / EU entspricht. Die EU­Konformitäts­
erklärung ist im Internet verfügbar:
www.monacor.de
Das Gerät arbeitet im 2,4­GHz­Bereich und ist
für den Betrieb in den EU­ und EFTA­Staaten
allgemein zugelassen und anmelde­ und ge­
bührenfrei.

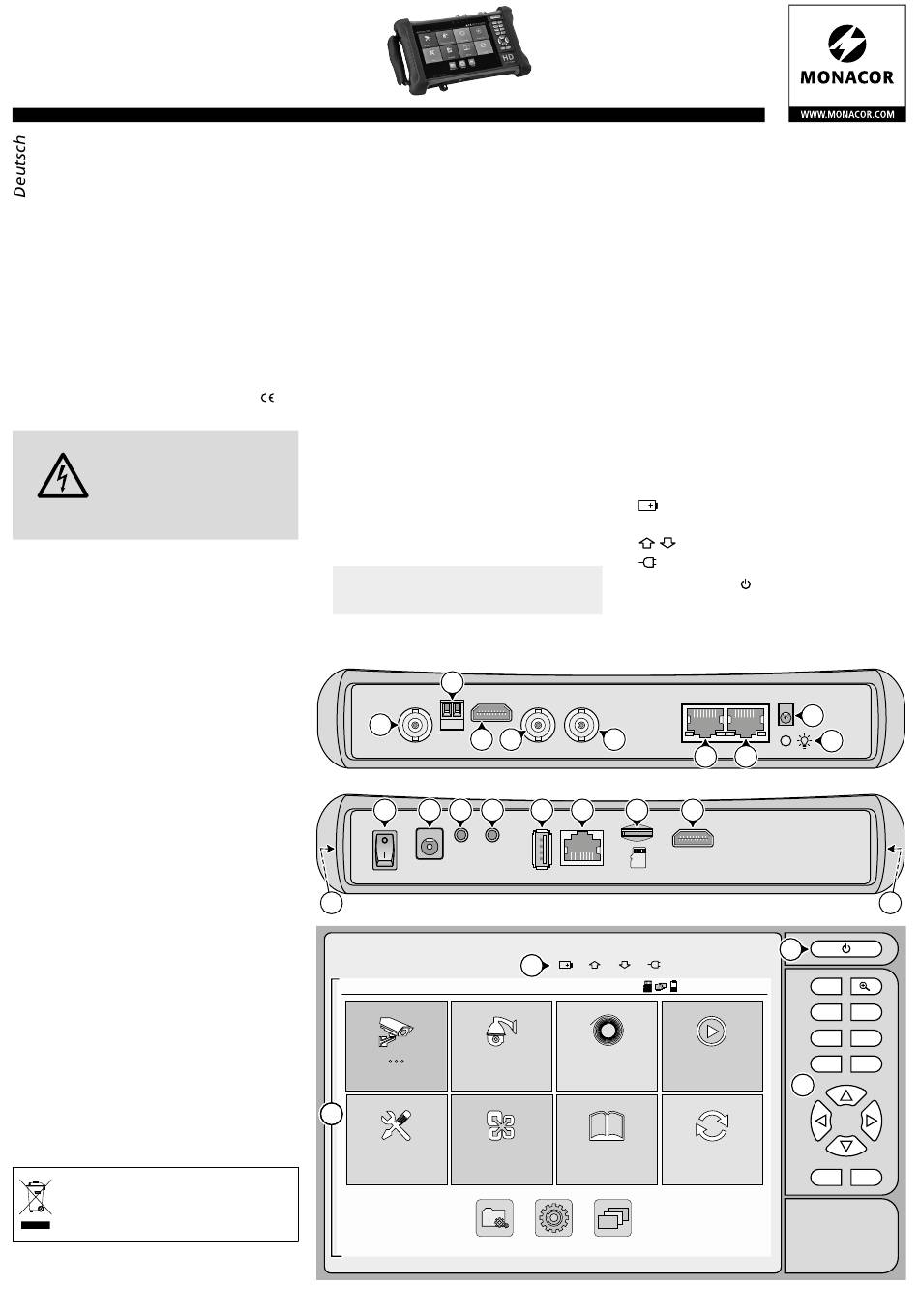

2 Übersicht
1 HD­SDI­Videoeingang (BNC)
2 RS­485­Anschluss zur Steuerung von PTZ­
ge­
Kameras oder zur Analyse von Steuerdaten
3 HDMI­Audio/ Video­Eingang
4 Videoausgang (BNC)
Netzspannung
5 FBAS /AHD/ TVI / CVI­Videoeingang (BNC)
6 RJ45­Anschluss für Netzwerkkameras (PoE­
Ver sorgung schaltbar: 48 V / max. 24 W)
7 RJ45­Anschluss PSE IN zur Überprüfung
einer PoE­Ver sorgung
⚠ Wichtig: Komponenten zur PoE­Versorgung
nicht an andere RJ45­Buchsen des Geräts anschlie­
ßen. Das Gerät wird sonst beschädigt.
8 Buchse DC 12 V / 2 A OUT als Hilfsstromver­
sorgung z. B. für eine Kamera
1
10
POWER
18
Universal Testmonitor
IP Kamera Tester
22
Werkzeuge
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
2
HD-SDI HD IN SCAN AHD CVI TVI
− + 3 4
RS-485
EX-SDI OUT - VIDEO - IN
11 12 13 14
IN-AUDIO-OUT
DC 12V IN
DC 5V/2A OUT UTP/SCAN
19
HD
IP
CVBS & HD Kamera
Meine APPS
Datei Explorer Einstellungen
ELECTRONICS
9 LED für Taschenlampenfunktion
10 Hauptschalter POWER
11 Buchse DC 12 V IN für das beiliegende Netz­
gerät zum Laden des internen Akkus
12 Audioeingang als 3,5­mm­Klinkenbuchse
(stereo)
13 Audioausgang als 3,5­mm­Klinkenbuchse
(stereo), auch für Ohrhörer – schaltet Laut­
sprecher (18) ab
14 USB­Buchse (Typ A) DC 5 V / 2 A OUT als Hilfs­
stromversorgung (keine Datenübertragung)
15 RJ45­Buchse UTP/SCAN für den Test von
Netzwerkkabeln
16 Steckplatz für Micro­SD­Speicherkarte (max.
32 GB)
17 HDMI­Audio/ Video­Ausgang
18 Lautsprecher
19 Statusanzeigen
Akku­Ladeanzeige (erlischt, wenn voll­
ständig geladen)
/ RS­485: Sende­/Empfangsanzeige
Netzgerät angeschlossen
20 Ein­/Ausschalter
21 Bedientasten
22 berührungsempfindlicher Farbmonitor mit
angezeigtem Hauptmenü
LAN PSE IN
5
6 7
15 16 17
HD OUT
2019-06-28 14:40:17
Kabeltester Media Player
Manuell Update
Thema
DC 12V
2 A OUT
8
9
LED
18
20
MENU
FAR+ NEAR−
TELE+ WIDE−
OPEN CLOSE
21
ENTER RETURN
HD
CCTV Tester
