Beispiele für Sekundäranzeigeoperationen
In diesem Abschnitt werden einige praktische Operationen bei der Verwendung
der Sekundäranzeigefunktion beschrieben.
Messen der DC-Spannung und AC-Welle in einer
Gleichrichterschaltung
Beim Testen einer Gleichrichterschaltung kann über die beiden Anzeigen sowohl
die Messung der DC-Spannung als auch der AC-Welle angezeigt werden.
1 Verbinden Sie das rote und schwarze Testkabel mit dem Eingangsanschluss
+
AC/DC-
Spannungsquelle
-

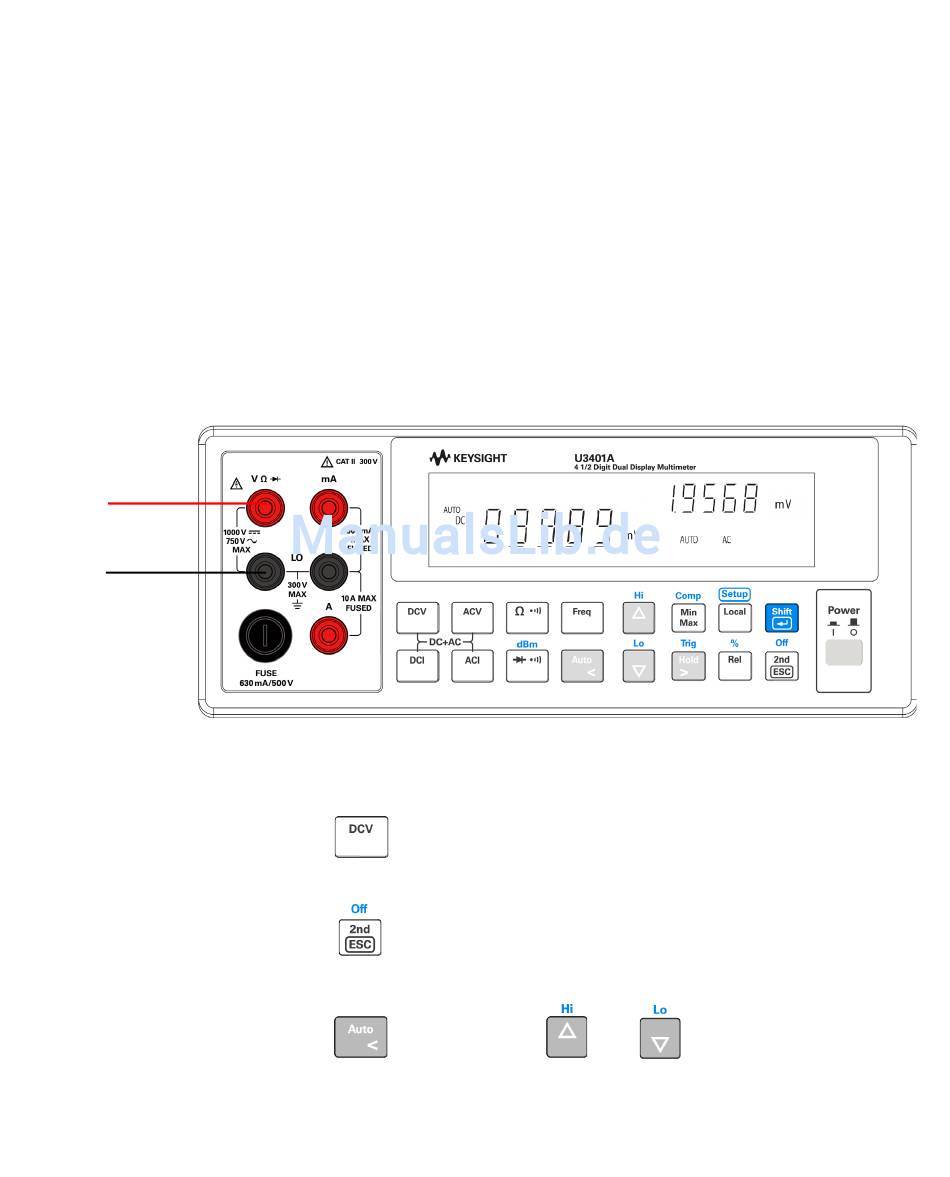

Abbild ung 3-1
2 Drücken Sie
3 Drücken Sie
4 Drücken Sie
Keysight U3401A Benutzer- und Servicehandbuch
und prüfen Sie die Testpunkte wie in
Verbindungsanschluss beim Messen der DC-Spannung und
AC-Welle
, um die DC-Spannungsmessung auf der Primäranzeige
auszuwählen.
, um die AC-Spannungsmessung für die Sekundäranzeige
auszuwählen.
. Verwenden Sie
Sekundäranzeige die automatische oder manuelle Bereichsauswahl
festzulegen.
Anwendungslernprogramm
Abbildung 3-1 dargestellt.
und , um für die
