Installieren der Systemplatine

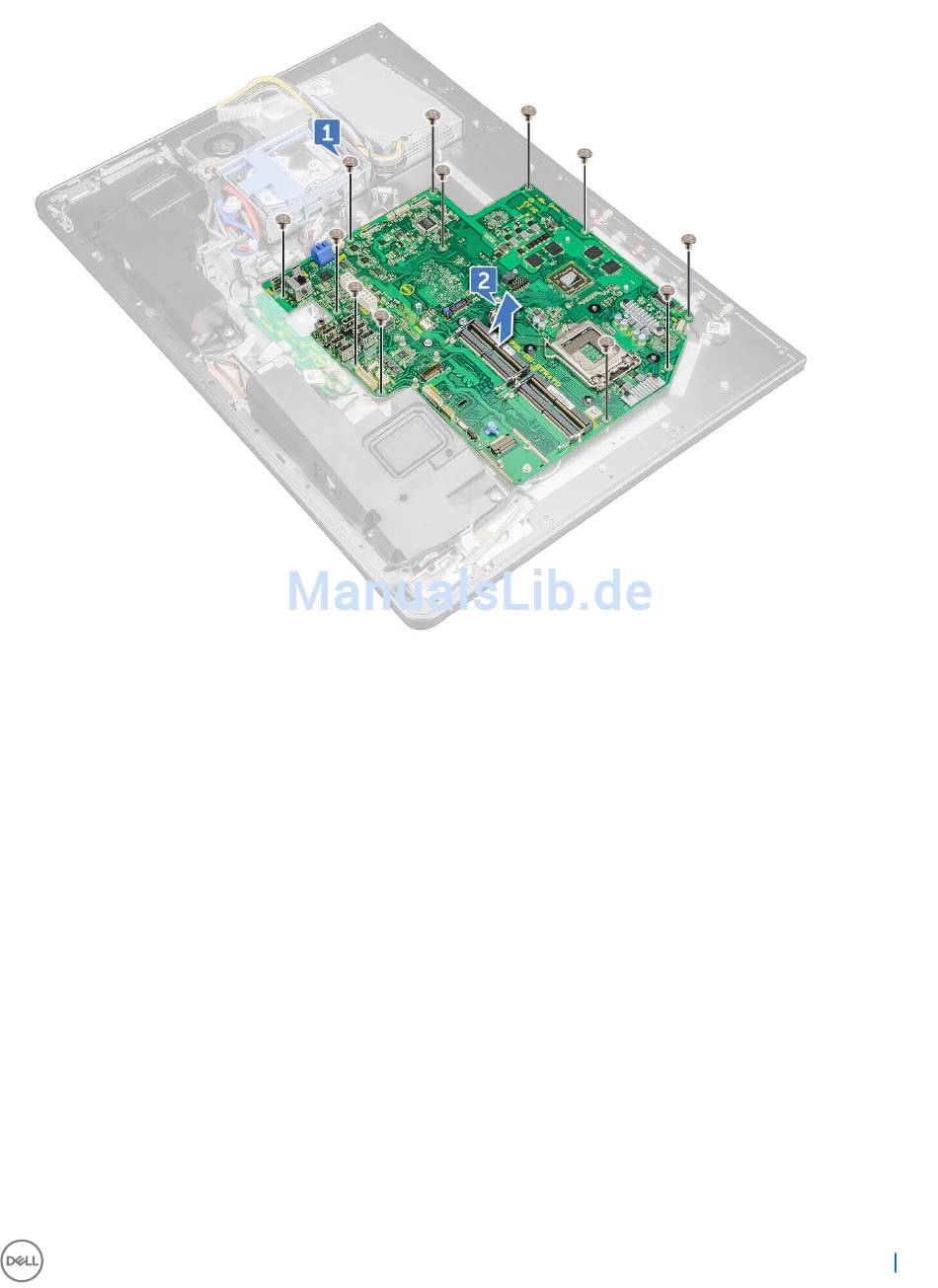

1 Richten Sie die Schraubenbohrungen an der Systemplatine auf die Schraubenbohrungen am mittleren Rahmen aus.
2 Bringen Sie die 12 Schrauben (M3X4) wieder an, mit denen die Systemplatine am mittleren Rahmen befestigt ist.
3 Bringen Sie die Schraube (M3X4) wieder an, mit der die Kabel des Medienkartenlesers und das Audiokabel mit der Systemplatine
befestigt sind.
4 Verbinden Sie das Mikrofonkabel, das Audiokabel, das Kabel des Medienkartenlesers und das Kabel der Umwandlerplatine mit den
jeweiligen Anschlüssen auf der Systemplatine.
5 Verbinden Sie das Kabel des Medienkartenlesegeräts, das Webcam- und Bildschirmkabel mit den jeweiligen Anschlüssen auf der
Systemplatine.
6 Bauen Sie folgende Komponenten ein:
a SSD-Laufwerk
b Wireless-Karte
c Speicherlüfter
d Knopfzellenbatterie
e Prozessor
f Prozessorkühlkörper
g E/A-Platine
h Blende der Systemplatine befestigt ist.
i innerer Rahmen
Entfernen und Einbauen von Komponenten 59
