v Medienkartenlesegerät
w Kamera

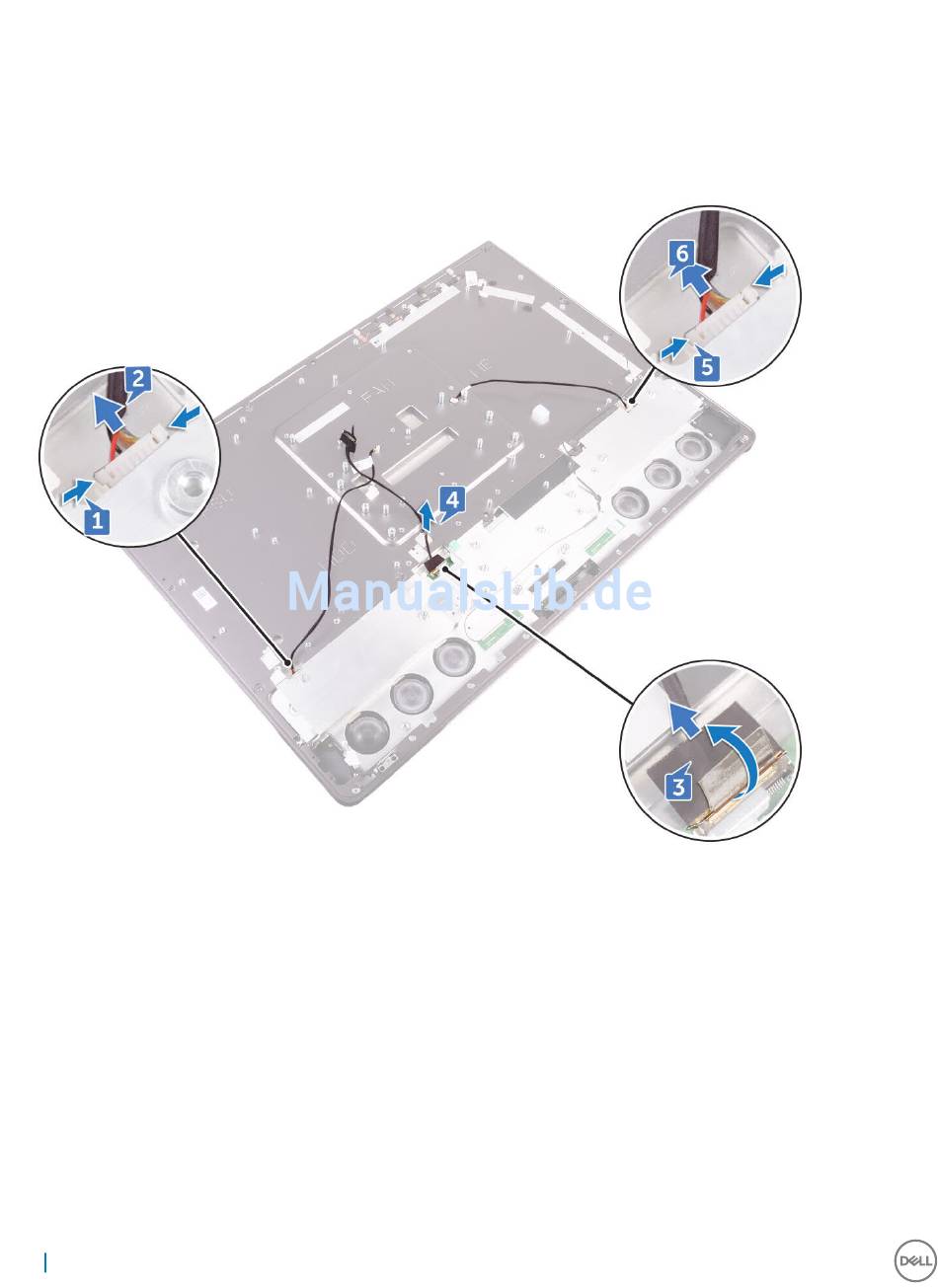

3 Drücken Sie auf die Laschen am Kabel, um es vom Anschluss zu lösen [1].
4 Trennen Sie das Kabel von seinem Steckplatz am mittleren Rahmen [2].
5 Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von seinem Steckplatz am mittleren Rahmen. [3]
6 Heben Sie das Bildschirmkabel aus dem mittleren Rahmen [4].
7 Drücken Sie auf die Laschen am Kabel für die Hintergrundbeleuchtung [5].
8 Trennen Sie das Kabel für die Hintergrundbeleuchtung von seinem Steckplatz am mittleren Rahmen [6].
9 Lösen Sie die sieben Schrauben (M3X4), mit denen der mittlere Rahmen am Bildschirm befestigt ist [1].
10 Lösen Sie die sechs Schrauben (M2X3), mit denen der mittlere Rahmen an der Lautsprecherblende befestigt ist [2].
11 Heben Sie den mittleren Rahmen vom Bildschirm ab [3].
