a Schachtabdeckung des USB-Dongles
b hintere Abdeckung
c Abdeckung der Systemplatine

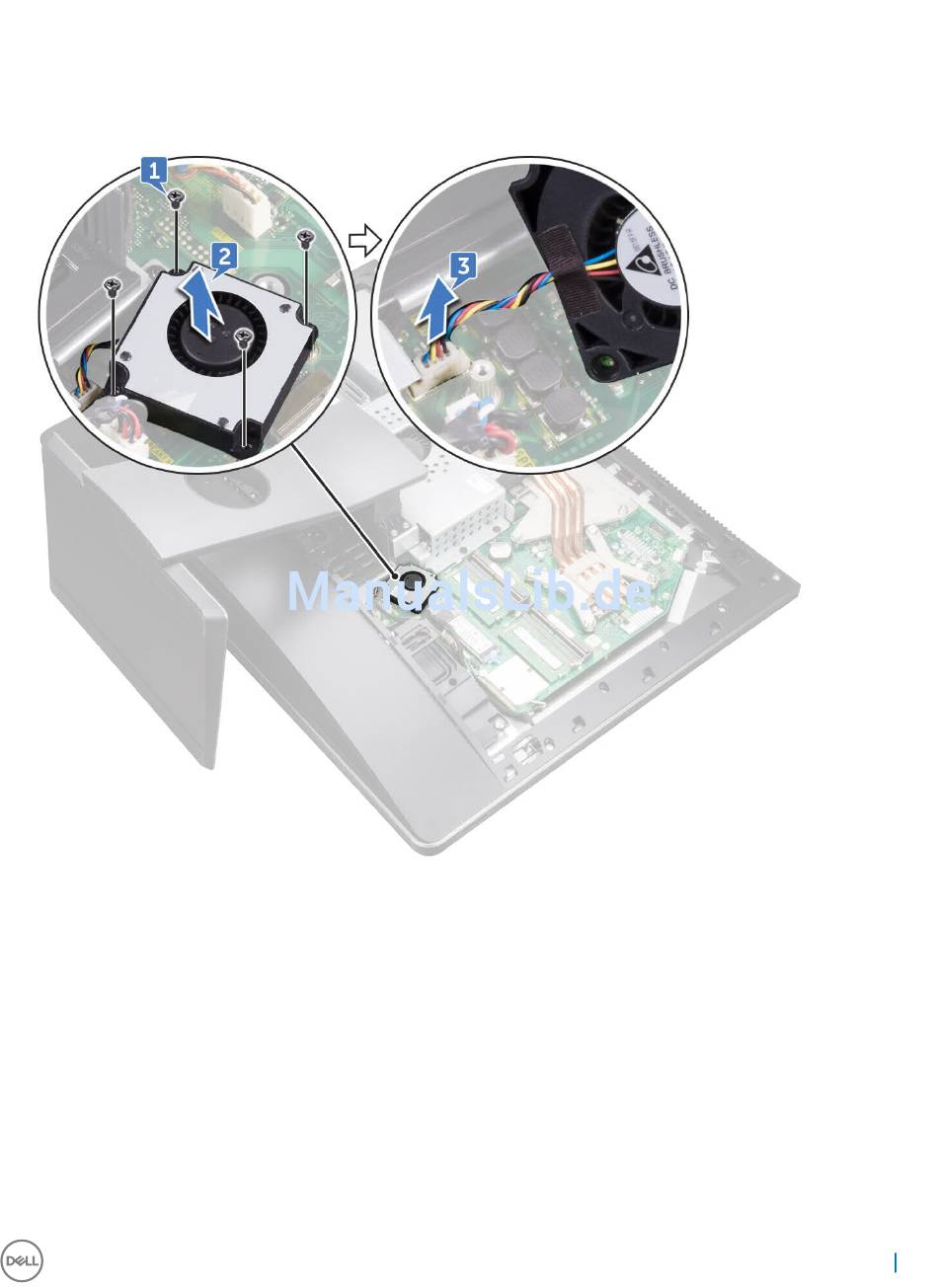

3 Lösen Sie die vier Schrauben (M2X3), mit denen der Speicherlüfter am mittleren Rahmen befestigt ist [1].
4 Ziehen Sie den Speicherlüfter vorsichtig von der Systemplatine ab [2].
5 Trennen Sie das Kabel des Speicherlüfters von der Systemplatine [3].
Installieren des Speicherlüfters
1 Verbinden Sie das Speicherlüfterkabel mit der Systemplatine.
2 Richten Sie die Schraubenbohrungen am Speicherlüfter auf die Schraubenbohrungen an der Systemplatine aus.
3 Bringen Sie die vier Schrauben (M2X3) wieder an, mit denen der Speicherlüfter an der Systemplatine befestigt ist.
4 Bauen Sie folgende Komponenten ein:
a Abdeckung der Systemplatine
b hintere Abdeckung
c Schachtabdeckung des USB-Dongles
5 Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
