Dell Precision 5720 Benutzerhandbuch

Dell Precision 5720 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Precision 5720:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

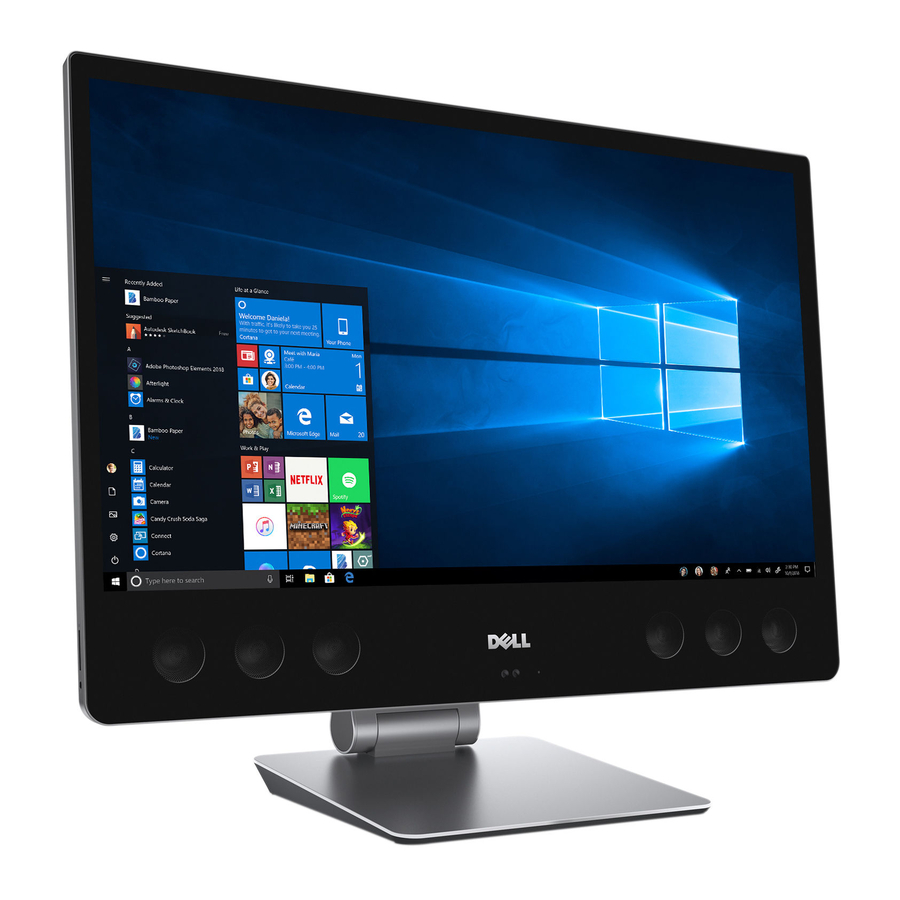

Precision 5720 All-in-One
Benutzerhandbuch
Vorschriftenmodell: W13C
Vorschriftentyp: W13C001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 5720

Inhaltszusammenfassung für Dell Precision 5720

  • Seite 1 Precision 5720 All-in-One Benutzerhandbuch Vorschriftenmodell: W13C Vorschriftentyp: W13C001...
  • Seite 2 A WARNING indicates a potential for property damage, personal injury, or death. © 2017 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer........................... 8 Sicherheitshinweise................................8 Vor der Arbeit an Komponenten im Innern des Computers..................8 Ausschalten des Computers............................. 9 Ausschalten des Computers — Windows 10......................9 Ausschalten des Computers — Windows 7......................9 Sicherheitsvorkehrungen..............................9 Standby-Stromversorgung............................9 Bonding ..................................10 Schutz vor elektrostatischer Entladung........................
  • Seite 4 Prozessor..................................23 Entfernen des Prozessors............................23 Installieren des Prozessors............................24 Knopfzellenbatterie................................25 Entfernen der Knopfzellenbatterie...........................25 Einsetzen der Knopfzellenbatterie........................... 25 WLAN-Karte..................................26 Entfernen der Wireless-Karte...........................26 Einbauen der Wireless-Karte.............................27 Standrahmen..................................27 Entfernen des Standrahmens........................... 27 Einsetzen des Standrahmens........................... 28 Systemlüfter..................................28 Entfernen des Systemlüfters............................28 Installieren des Systemlüfters...........................30 Netzteil....................................30 Entfernen des Netzteils............................
  • Seite 5 Installieren der Betriebsschalterplatine........................53 Medienkartenlesegerät..............................53 Entfernen des Medienkartenlesers..........................53 Installieren eines Medienkartenlesers........................54 Kamera....................................54 Entfernen der Kamera............................... 54 Installieren der Kamera.............................. 55 Systemplatine................................... 56 Entfernen der Systemplatine............................56 Installieren der Systemplatine...........................59 Beschriftungen der Systemplatine ......................... 60 Bildschirmbaugruppe................................61 Entfernen der Bildschirmbaugruppe.........................61 Einbauen der Bildschirmbaugruppe......................... 62 Mittlerer Rahmen................................
  • Seite 6 Treiber für Intel Virtual Buttons............................97 Intel WLAN- und Bluetooth-Treiber..........................99 Intel Trusted Execution Engine Interface........................99 Intel Serial IO Driver............................... 100 Intel-Chipsatztreiber..............................102 Grafiktreiber..................................102 Trusted Platform Module (TPM) ..........................103 Übersicht................................... 103 TPM 2.0 - Installation des Dell TPM Updatedienstprogramms für Windows/DOS......... 103 Inhaltsverzeichnis...
  • Seite 7 6 Fehlerbehebung............................105 Systemdiagnoseanzeigen.............................. 105 Dell ePSA-Diagnose 3.0 (Enhanced Pre-boot System Assessment, Erweiterte Systemtests vor Hochfahren des Computers)............................106 LCD-integrierter Selbsttest (BIST)..........................106 Initiieren von BIST ..............................108 7 Technische Daten............................109 System.....................................109 Arbeitsspeicher................................109 Video....................................110 Audio....................................110 Kommunikation.................................111 Anschlüsse..................................111 Anzeige....................................111...

  • Seite 8: Arbeiten Am Computer

    Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 9: Ausschalten Des Computers

    Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann...

  • Seite 10: Bonding

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 11: Komponenten Eines Esd-Service-Kits

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 12: Hebevorrichtung

    Hebevorrichtung Beachten Sie die folgenden Richtlinien beim Heben von schweren Geräten: VORSICHT: Heben Sie nicht schwerer als 50 Pfund. Bitten Sie immer weitere Personen um Hilfe oder verwenden Sie eine mechanische Hebevorrichtung. Sorgen Sie dafür, dass Sie einen fest Stand haben. Um einen stabilen Stand zu haben, stellen Sie die Füße etwas auseinander und drehen Sie die Zehen nach außen.

  • Seite 13: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Schachtabdeckung des USB-Dongles Entfernen der Schachtabdeckung des USB-Dongles VORSICHT: Legen Sie den Computer auf einer ebenen, weichen und sauberen Oberfläche ab, um Kratzer auf dem Bildschirm zu verhindern.

  • Seite 14: Installieren Der Schachtabdeckung Des Dongles

    Installieren der Schachtabdeckung des Dongles Richten Sie die Laschen an der Schachtabdeckung des USB-Dongles auf die Schlitze an der hinteren Abdeckung aus und lassen Sie die Schachtabdeckung des USB-Dongles einrasten. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 15: Speichermodul

    Bringen Sie die Schachtabdeckung des USB-Dongles wieder an. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodul Entfernen des Speichermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Schachtabdeckung des USB-Dongles hintere Abdeckung...

  • Seite 16: Installieren Eines Speichermoduls

    Installieren eines Speichermoduls Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Bauen Sie folgende Komponenten ein: hintere Abdeckung Schachtabdeckung des USB-Dongles...
  • Seite 17 Schachtabdeckung des USB-Dongles hintere Abdeckung Drücken Sie auf den Bügel auf der Laufwerksbaugruppe [1]. Drücken Sie auf die Bügel der Laufwerksbaugruppe und heben Sie sie aus dem Laufwerksgehäuse heraus [2]. Heben Sie die Laufwerkhalterung an, um die Laschen an der Halterung aus den Steckplätzen an dem HDD/SSD zu lösen [3]. Schieben Sie das HDD/SSD-Laufwerk aus der Laufwerkhalterung [4].

  • Seite 18: Installieren Von Hdds/Ssds

    Installieren von HDDs/SSDs ANMERKUNG: Das im oberen Steckplatz eingebaute Laufwerk ist das Primärlaufwerk. Falls nur ein Laufwerk vorhanden ist, bauen Sie es im oberen Steckplatz ein. Die Vorgehensweise beim Installieren von Primär- und Sekundärlaufwerken ist identisch. Setzen Sie das Laufwerk in die Laufwerkhalterung ein und richten Sie die Laschen an der Halterung auf die Steckplätze am Laufwerk aus.

  • Seite 19: Einsetzen Der Systemplatinenabdeckung

    Einsetzen der Systemplatinenabdeckung Richten Sie die Schraubenbohrungen an der Abdeckung der Systemplatine auf die Schraubenbohrungen am mittleren Rahmen aus. VORSICHT: Seien Sie beim Platzieren der Systemplatinenabdeckung vorsichtig, damit Sie die WLAN-Antenne nicht beschädigen. Bringen Sie die drei Schrauben (M3X4) wieder an, mit denen die Abdeckung der Systemplatine am mittleren Rahmen befestigt ist. Bauen Sie folgende Komponenten ein: hintere Abdeckung Schachtabdeckung des USB-Dongles...

  • Seite 20: Installieren Eines Pcie-Ssd-Laufwerks

    Installieren eines PCIe-SSD-Laufwerks Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz. Befestigen Sie das SSD-Laufwerk mit der Sicherungsklammer an der Systemplatine. Bauen Sie folgende Komponenten ein: Abdeckung der Systemplatine hintere Abdeckung Schachtabdeckung des USB-Dongles Folgen Sie den Anweisungen unter...

  • Seite 21: Installieren Des Speicherlüfters

    Schachtabdeckung des USB-Dongles hintere Abdeckung Abdeckung der Systemplatine Lösen Sie die vier Schrauben (M2X3), mit denen der Speicherlüfter am mittleren Rahmen befestigt ist [1]. Ziehen Sie den Speicherlüfter vorsichtig von der Systemplatine ab [2]. Trennen Sie das Kabel des Speicherlüfters von der Systemplatine [3]. Installieren des Speicherlüfters Verbinden Sie das Speicherlüfterkabel mit der Systemplatine.

  • Seite 22: Kühlkörper

    Kühlkörper Entfernen des Prozessorkühlkörpers für Systeme mit separater Grafikkarte ANMERKUNG: Abhängig von der von Ihnen bestellten Konfiguration, können das Aussehen des Prozessorkühlkörpers und die Anzahl der Schrauben abweichen. ANMERKUNG: Die im folgenden beschriebene Vorgehensweise zum Entfernen des Kühlkörpers bezieht sich auf Systeme mit separater Grafikkarte.

  • Seite 23: Einbauen Des Prozessorkühlkörpers

    Schachtabdeckung des USB-Dongles hintere Abdeckung Abdeckung der Systemplatine Lösen Sie der Reihe nach (Reihenfolge auf dem Kühlkörper angegeben) die unverlierbaren Schrauben, mit denen der Prozessorkühlkörper auf der Hauptplatine befestigt ist. Lösen Sie die Schraube (M3X4), mit der der Prozessorkühlkörper-Lüfter am mittleren Rahmen befestigt ist. Heben Sie den Prozessorkühlkörper von der Systemplatine ab.

  • Seite 24: Installieren Des Prozessors

    Ziehen Sie den Entriegelungshebel ganz nach oben, um die Prozessorabdeckung zu öffnen [2]. Heben Sie den Prozessor vorsichtig an und entfernen Sie ihn aus dem Prozessorsockel [3]. Installieren des Prozessors Stellen Sie sicher, dass der Entriegelungshebel am Prozessorsockel vollständig geöffnet ist. VORSICHT: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss.

  • Seite 25: Knopfzellenbatterie

    Knopfzellenbatterie Entfernen der Knopfzellenbatterie Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Schachtabdeckung des USB-Dongles hintere Abdeckung Drücken Sie mit einem Stift aus Kunststoff vorsichtig die Halterung an der Knopfzellenbatterie weg und heben Sie die Knopfzellenbatterie aus ihrem Steckplatz auf der Systemplatine.

  • Seite 26: Wlan-Karte

    WLAN-Karte Entfernen der Wireless-Karte Entfernen Sie folgende Komponenten: Schachtabdeckung des USB-Dongles hintere Abdeckung Abdeckung der Systemplatine Entfernen Sie die Antennenkabel von der Sicherungsklammer [1]. Lösen Sie die beiden Schrauben (M2X2,5), mit denen die Abdeckung der Wireless-Karte an der Systemplatine befestigt ist [2]. Heben Sie die Abdeckung der Wireless-Karte aus der Systemplatine [3].

  • Seite 27: Einbauen Der Wireless-Karte

    Einbauen der Wireless-Karte VORSICHT: Um eine Beschädigung der Wireless-Karte zu vermeiden, legen Sie keine Kabel darunter. Richten Sie die Kerbe an der Wireless-Karte an der Lasche am Wireless-Karten-Steckplatz aus und schieben Sie die Wireless-Karte in den Wireless-Steckplatz. Verlegen Sie das Antennenkabel durch die Kabelführung. Verbinden Sie die Antennenkabel mit der Wireless-Karte.

  • Seite 28: Einsetzen Des Standrahmens

    Einsetzen des Standrahmens Richten Sie die Schraubenbohrungen am Standrahmen auf die Schraubenbohrungen am mittleren Rahmen aus. Bringen Sie die sechs Schrauben (M4X6) wieder an, mit denen der Standrahmen am mittleren Rahmen befestigt ist. Bauen Sie folgende Komponenten ein: hintere Abdeckung Schachtabdeckung des USB-Dongles Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des...
  • Seite 29 Trennen Sie das Systemlüfterkabel von der Systemplatine [1]. Lösen Sie die vier Schrauben (M3X4), mit denen der Systemlüfter am mittleren Rahmen befestigt ist [2]. Heben Sie den Systemlüfter zusammen mit seinem Kabel aus dem mittleren Rahmen [3]. Entfernen und Einbauen von Komponenten...

  • Seite 30: Installieren Des Systemlüfters

    Installieren des Systemlüfters Richten Sie die Schraubenbohrungen am Systemlüfter auf die Schraubenbohrungen am mittleren Rahmen aus. Bringen Sie die vier Schrauben (M3X4) wieder an, mit denen der Systemlüfter am mittleren Rahmen befestigt ist. Verbinden Sie das Systemlüfterkabel mit der Systemplatine. Verbinden Sie das Netzteilkabel mit seinem Anschluss auf der Systemplatine.
  • Seite 31 Schachtabdeckung des USB-Dongles hintere Abdeckung Standrahmen Entfernen Sie das Netzteilkabel aus den Kabelführungen am Systemlüfter ab [1]. Trennen Sie das Netzteilkabel von seinem Anschluss auf der Systemplatine [2]. Drücken Sie auf die Sicherungsklammer, um das Netzteil-LED-Kabel von seinem Anschluss zu lösen [3]. Drücken Sie auf die Sicherungsklammer, um das Kabel des Netzteil-Lüfters von seinem Anschluss zu lösen [4].

  • Seite 32: Installieren Des Netzteils

    Installieren des Netzteils Richten Sie die Schraubenbohrungen am Netzteil auf die Schraubenbohrungen an der mittleren Abdeckung aus. Bringen Sie die fünf Schrauben (M3X4) wieder an, mit denen das Netzteil am mittleren Rahmen befestigt ist. Verlegen Sie die Kabel durch die Führung und schließen Sie die Klammer, um die Kabel zu befestigen. Verbinden Sie das Netzteil-LED-Kabel und das Netzteil-Lüfterkabel mit ihren jeweiligen Anschlüssen.

  • Seite 33: Innerer Rahmen

    Innerer Rahmen Entfernen des inneren Rahmens Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Schachtabdeckung des USB-Dongles hintere Abdeckung Standrahmen Lösen Sie die 20 Schrauben (M3X4), mit denen der innere Rahmen am mittleren Rahmen befestigt ist. Lösen Sie den inneren Rahmen vorsichtig von den Seiten und heben Sie ihn aus dem mittleren Rahmen heraus.(2) Entfernen und Einbauen von Komponenten...

  • Seite 34: Installieren Des Inneren Rahmens

    Installieren des inneren Rahmens Richten Sie die Schraubenbohrungen am inneren Rahmen auf die Schraubenbohrungen am mittleren Rahmen aus. Bringen Sie die 20 Schrauben (M3X4) wieder an, mit denen der innere Rahmen am mittleren Rahmen befestigt ist. Bauen Sie folgende Komponenten ein: Standrahmen hintere Abdeckung Schachtabdeckung des USB-Dongles...

  • Seite 35: Installieren Der Integrierten Selbsttest-Schalterplatine

    Lösen Sie die beiden Schrauben (M2X3), mit denen die Abdeckung der Betriebsschalterplatine am mittleren Rahmen befestigt ist [2]. Schieben Sie die Abdeckung der Betriebsschalterplatine nach vorne und heben Sie sie aus dem mittleren Rahmen [3]. Trennen Sie das integrierte Bildschirm-Selbsttest-Schalterkabel von der Betriebsschalterplatine [4]. Entfernen Sie das integrierte Bildschirm-Selbsttest-Schalterkabel aus der Kabelführung am mittleren Rahmen [5].

  • Seite 36: Mikrofon

    Bringen Sie die beiden Schrauben (M2X3) wieder an, mit denen die Abdeckung der Betriebsschalterplatine am mittleren Rahmen befestigt ist. Verlegen Sie das Betriebsschalterkabel durch die Kabelführungen an der Abdeckung der Betriebsschalterplatine. Bauen Sie folgende Komponenten ein: Standrahmen hintere Abdeckung Schachtabdeckung des USB-Dongles Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 37: Installieren Des Mikrofons

    Installieren des Mikrofons Richten Sie die Mikrofonmodule (4) auf ihre Steckplätze am mittleren Rahmen aus. Führen Sie das Kabel durch die Kabelführungen der mittleren Abdeckung. Bringen Sie die vier Schrauben (M2X2.2) wieder an, mit denen das Mikrofonmodul am mittleren Rahmen befestigt ist. Schließen Sie das Mikrofonkabel an die Systemplatine an.

  • Seite 38: E/A-Platine

    E/A-Platine Entfernen der E/A-Platine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Schachtabdeckung des USB-Dongles hintere Abdeckung Abdeckung der Systemplatine Standrahmen innerer Rahmen Drücken Sie auf die Sicherungsklammer, um das Betriebsschalterkabel von seinem Anschluss zu lösen [1]. Drücken Sie auf die Sicherungsklammer, um das Diagnoseanzeige- und Schalterkabel von seinem Anschluss zu lösen [2].

  • Seite 39: Installieren Der E/A-Platine

    Entfernen Sie den USB-Dongle-Anschluss. Entfernen Sie die Diagnoseanzeige Schalterplatine. Installieren der E/A-Platine Bauen Sie die Diagnoseanzeige Schalterplatine wieder ein. Bauen Sie den USB-Dongle-Anschluss wieder ein. Verbinden Sie das Kabel des USB-Dongles mit der Systemplatine. Richten Sie die Schraubenbohrungen an der E/A-Platinenleiste auf die Schraubenbohrungen am mittleren Rahmen aus. Bringen Sie die vier Schrauben (M3X4) wieder an, mit denen die E/A-Leiste am mittleren Rahmen und an der Systemplatine befestigt ist.

  • Seite 40: Usb-Dongle-Anschluss

    USB-Dongle-Anschluss Entfernen des USB-Dongle-Anschlusses Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Schachtabdeckung des USB-Dongles hintere Abdeckung Standrahmen innerer Rahmen Blende der Systemplatine befestigt ist. E/A-Platine Lösen Sie die drei Schrauben (M3X4), mit denen der USB-Dongle-Anschluss an der E/A-Leiste befestigt ist. Entfernen Sie das Kabel für den USB-Dongle-Anschluss aus der Kabelführung an der E/A-Leiste [2].

  • Seite 41: Einbauen Des Usb-Dongle-Anschlusses

    Einbauen des USB-Dongle-Anschlusses Verlegen Sie das Kabel des USB-Dongle-Anschlusses in den Steckplatz auf der E/A-Leiste. Verlegen Sie das Kabel des USB-Dongle-Anschlusses durch die Kabelführung auf der E/A-Leiste. Richten Sie die Schraubenbohrungen am USB-Dongle-Anschluss auf die Schraubenbohrungen an der E/A-Leiste aus. Bringen Sie die drei Schrauben (M3X4) wieder an, mit denen der USB-Dongle-Anschluss an der E/A-Leiste befestigt ist.

  • Seite 42: Diagnoseanzeige- Und Schalterplatine

    Diagnoseanzeige- und Schalterplatine Ausbau der Diagnoseanzeige- und Schalterplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Schachtabdeckung des USB-Dongles hintere Abdeckung Standrahmen Blende der Systemplatine befestigt ist. innerer Rahmen E/A-Platine Spreizen Sie die Sicherungslaschen auf, um die Halterung der E/A-Leiste von der E/A-Leiste zu lösen.
  • Seite 43 Lösen Sie die Schraube, mit der die Diagnoseanzeige- und Betriebsschalterplatine an der Halterung der E/A-Leiste befestigt ist [1]. Heben Sie die Diagnoseanzeige- und Betriebsschalterplatine aus der Halterung der E/A-Leiste [2]. Entfernen und Einbauen von Komponenten...

  • Seite 44: Installieren Der Diagnoseanzeige- Und Schalterplatine

    Installieren der Diagnoseanzeige- und Schalterplatine Richten Sie die Schraubenbohrungen an der Diagnoseanzeige- und Betriebsschalterplatine auf die Schraubenbohrungen an der Halterung der E/A-Leiste aus. Bringen Sie die Schraube wieder an, mit der die Diagnoseanzeige- und Betriebsschalterplatine an der Halterung der E/A-Leiste befestigt ist.
  • Seite 45 Lösen Sie die vier Schrauben (M3X4), mit denen das Laufwerksgehäuse am mittleren Rahmen befestigt ist [1]. Heben Sie das Festplattengehäuse aus dem mittleren Rahmen [2]. Entfernen und Einbauen von Komponenten...
  • Seite 46 Lösen Sie die vier Schrauben (M2X3), mit denen der Interposer am Festplattengehäuse befestigt ist [1]. Trennen Sie den Interposer vom Festplattengehäuse [2]. Entfernen und Einbauen von Komponenten...

  • Seite 47: Einsetzen Des Hdd/Ssd-Laufwerksgehäuses

    Einsetzen des HDD/SSD-Laufwerksgehäuses Richten Sie die Schraubenbohrungen an dem Interposer auf die Schraubenbohrungen am Laufwerksgehäuse aus. Bringen Sie die vier Schrauben (M2X3) wieder an, mit denen der Interposer am Laufwerksgehäuse befestigt ist. Richten Sie die Schraubenbohrungen am Festplattengehäuse auf die Schraubenbohrungen am mittleren Rahmen aus. Bringen Sie die vier Schrauben (M3X4) wieder an, mit denen das Laufwerksgehäuse am mittleren Rahmen befestigt ist.
  • Seite 48 Lösen Sie die drei Schrauben (M3X4), mit denen die Umwandlerplatine am mittleren Rahmen befestigt ist [1]. Heben Sie die Umwandlerplatine aus dem mittleren Rahmen [2]. Entfernen und Einbauen von Komponenten...

  • Seite 49: Einbauen Der Umwandlerplatine

    Einbauen der Umwandlerplatine Richten Sie die Schraubenbohrungen an der Umwandlerplatine auf die Schraubenbohrungen am mittleren Rahmen aus. Bringen Sie die drei Schrauben (M3X4) wieder an, mit denen die Umwandlerplatine am mittleren Rahmen befestigt ist. Verbinden Sie das Kabel der Umwandlerplatine mit der Umwandlerplatine. Verbinden Sie die Stromkabel für die Hintergrundbeleuchtung mit der Umwandlerplatine.

  • Seite 50: Lautsprecher

    Lautsprecher Entfernen der Lautsprecher Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Schachtabdeckung des USB-Dongles hintere Abdeckung Abdeckung der Systemplatine Standrahmen innerer Rahmen Trennen Sie das Lautsprecherkabel von der Systemplatine und lösen Sie es aus den Kabelführungen am mittleren Rahmen [1] [2]. Lösen Sie die acht Schrauben (M3x4), mit denen die Lautsprecher am mittleren Rahmen befestigt sind [1].

  • Seite 51: Einbauen Der Lautsprecher

    Heben Sie die Lautsprecher zusammen mit dem Kabel vom mittleren Rahmen ab [2]. Einbauen der Lautsprecher Richten Sie die Schraubenbohrungen der Lautsprecher mit den Schraubenbohrungen am mittleren Rahmen aus. Bringen Sie die acht Schrauben (M3x4) wieder an, mit denen die Lautsprecher am mittleren Rahmen befestigt sind. Verlegen Sie das Kabel durch die Kabelführungen am mittleren Rahmen und verbinden Sie das Lautsprecherkabel mit der Systemplatine.

  • Seite 52: Betriebsschalterplatine

    Betriebsschalterplatine Entfernen der Betriebsschalterplatine ANMERKUNG: Notieren Sie sich die Kabelverlegung, wenn Sie sie entfernen, sodass Sie sie nach dem Wiedereinbau der Betriebsschalterplatine wieder richtig verlegen können. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Schachtabdeckung des USB-Dongles hintere Abdeckung...

  • Seite 53: Installieren Der Betriebsschalterplatine

    Installieren der Betriebsschalterplatine Verbinden Sie das Kabel der Betriebsschalterplatine und das integrierte Bildschirm-Selbsttest-Schalterkabel mit der Betriebsschalterplatine. Richten Sie die Betriebsschalterplatine auf den Steckplatz am mittleren Rahmen aus und bringen Sie die Betriebsschalterplatine am mittleren Rahmen an. Richten Sie die Schraubenbohrungen an der Abdeckung der Betriebsschalterplatine auf die Schraubenbohrungen am mittleren Rahmen aus.

  • Seite 54: Installieren Eines Medienkartenlesers

    Installieren eines Medienkartenlesers Verbinden Sie das Audiokabel mit der Medienkarte. Verbinden Sie das Kabel des Medienkartenlesegeräts mit der Medienkarte. Richten Sie das Medienkartenlesegerät auf den Steckplatz am mittleren Rahmen aus. Richten Sie die Schraubenbohrung an der Abdeckung des Medienkartenlesegeräts auf die Schraubenbohrung am mittleren Rahmen aus.

  • Seite 55: Installieren Der Kamera

    hintere Abdeckung Standrahmen innerer Rahmen Lautsprecher Lösen Sie die zwei Schrauben (M2X3), mit denen die Kamerabaugruppe am mittleren Rahmen befestigt ist [1]. Ziehen Sie das Kamerakabel aus der Kabelführung am mittleren Rahmen [2]. Heben Sie die Metallfolie an und drehen Sie die Kamerabaugruppe um [3]. Lösen Sie das Kabel aus der Klammer und trennen Sie das Kamerakabel von der Kamerabaugruppe [4].

  • Seite 56: Systemplatine

    Standrahmen hintere Abdeckung Schachtabdeckung des USB-Dongles Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine ANMERKUNG: Um eine mögliche Beschädigung an den Kabeln zu vermeiden, stellen Sie sicher, sie aus den Kabelführungen zu lösen.
  • Seite 57 Trennen Sie das Lautsprecherkabel von der Systemplatine [1]. Trennen Sie das Kabel der Umwandlerplatine von der Systemplatine [2]. Trennen Sie das Kabel für den Medienkartenleser mithilfe der Zuglasche von der Systemplatine [3]. Trennen Sie das Audiokabel von der Systemplatine [4]. Lösen Sie die Schraube (M3X4), mit der das Kabel des Medienkartenlesers und das Audiokabel mit der Systemplatine befestigt sind [5].
  • Seite 58 Lösen Sie die 12 Schrauben (M3X4), mit denen die Systemplatine am mittleren Rahmen befestigt ist [1]. Heben Sie die Systemplatine aus dem mittleren Rahmen [2]. Entfernen und Einbauen von Komponenten...

  • Seite 59: Installieren Der Systemplatine

    Installieren der Systemplatine Richten Sie die Schraubenbohrungen an der Systemplatine auf die Schraubenbohrungen am mittleren Rahmen aus. Bringen Sie die 12 Schrauben (M3X4) wieder an, mit denen die Systemplatine am mittleren Rahmen befestigt ist. Bringen Sie die Schraube (M3X4) wieder an, mit der die Kabel des Medienkartenlesers und das Audiokabel mit der Systemplatine befestigt sind.

  • Seite 60: Beschriftungen Der Systemplatine

    Systemlüfter Standrahmen Speichermodule hintere Abdeckung Schachtabdeckung des USB-Dongles Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Beschriftungen der Systemplatine Abbildung 1. Beschriftungen der Systemplatine Jumper zum Löschen des Kennworts Knopfzellenbatterie-Anschluss Mikrofonkabelanschluss Prozessorsockel Speichermodulsteckplatz Systemlüfteranschluss Wireless-Kartensteckplatz Audiokabelanschluss Medienkartenanschluss...

  • Seite 61: Bildschirmbaugruppe

    Thunderbolt 3 (USB Typ-C)-Anschluss Thunderbolt 3 (USB Typ-C)-Anschluss Netzteil-Kabelanschluss SATA-Karten-Steckplatz SATA-Stromversorgungsanschluss USB-Anschluss Jumper zum Löschen des CMOS Seitlicher USB-Anschluss Kabelanschluss für Touchpad Kameraanschluss Anschluss des Display-Inverters Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 62: Einbauen Der Bildschirmbaugruppe

    Die letzte Komponente ist die Bildschirmbaugruppe. Einbauen der Bildschirmbaugruppe Öffnen Sie den Riegel und verbinden Sie das Bildschirmkabel mit seinem Steckplatz am mittleren Rahmen. Verbinden Sie das Kabel für die Hintergrundbeleuchtung mit seinem Steckplatz am mittleren Rahmen. Verbinden Sie das Kabel für die Umwandlerplatine mit seinem Steckplatz am mittleren Rahmen. Bauen Sie folgende Komponenten ein: Systemplatine SSD-Laufwerk...

  • Seite 63: Mittlerer Rahmen

    Speichermodule hintere Abdeckung Schachtabdeckung des USB-Dongles Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Mittlerer Rahmen Entfernen des mittleren Rahmens ANMERKUNG: Die folgenden Schritte gelten nur für Non-Touch-Systeme. ANMERKUNG: Der mittlere Rahmen kann nur durch Entfernen der folgenden Komponenten abgenommen werden. In diesem Szenario muss der Benutzer 15 Schrauben lösen, mit denen der mittlere Rahmen am Bildschirm und an der Lautsprecherblende befestigt ist (einschließlich einer Schraube vom Medienkartenlesegerät und einer Schraube von der Betriebsschalterplatine).
  • Seite 64 Medienkartenlesegerät Kamera Drücken Sie auf die Laschen am Kabel, um es vom Anschluss zu lösen [1]. Trennen Sie das Kabel von seinem Steckplatz am mittleren Rahmen [2]. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von seinem Steckplatz am mittleren Rahmen. [3] Heben Sie das Bildschirmkabel aus dem mittleren Rahmen [4].

  • Seite 65: Einbauen Des Mittleren Rahmens

    Einbauen des mittleren Rahmens ANMERKUNG: Die folgenden Schritte gelten nur für Non-Touch-Systeme. Bei Touch-Systemen muss die gesamte LCD- Baugruppe ausgetauscht werden. Richten Sie die Schraubenbohrungen am mittleren Rahmen auf die Schraubenbohrungen am Bildschirm aus. Bringen Sie die sieben Schrauben (M3X4) wieder an, mit denen der mittlere Rahmen am Bildschirm befestigt ist. Richten Sie die Schraubenbohrungen am mittleren Rahmen auf die Schraubenbohrungen an der Lautsprecherblende aus.

  • Seite 66: Lautsprecherblende

    Prozessor Prozessorkühlkörper E/A-Platine Mikrofone innerer Rahmen Speicherlüfter Netzteil Wireless-Karte Blende der Systemplatine befestigt ist. Standrahmen Festplattenlaufwerk Speichermodule hintere Abdeckung Schachtabdeckung des USB-Dongles ANMERKUNG: Der mittlere Rahmen kann nur durch erneutes Anbringen der folgenden Komponenten wieder eingebaut werden. In diesem Szenario muss der Benutzer 13 Schrauben wieder anbringen, mit denen der mittlere Rahmen am Bildschirm befestigt ist.

  • Seite 67: Installieren Der Lautsprecherblende

    Installieren der Lautsprecherblende ANMERKUNG: Die folgenden Schritte gelten nur für Non-Touch-Systeme. Bringen Sie die Lautsprecherblende unter dem Bildschirm an. Bauen Sie folgende Komponenten ein: mittlerer Rahmen Kamera Lautsprecher E/A-Platine innerer Rahmen Standrahmen Abdeckung der Systemplatine hintere Abdeckung Schachtabdeckung des USB-Dongles Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 68: Einbauen Des Bildschirms

    hintere Abdeckung Abdeckung der Systemplatine Standrahmen innerer Rahmen E/A-Platine Lautsprecher Kamera mittlerer Rahmen Lautsprecherblende Die letzte Komponente ist der Bildschirm. Einbauen des Bildschirms ANMERKUNG: Die folgenden Schritte gelten nur für Non-Touch-Systeme. Platzieren Sie den Bildschirm über der Lautsprecherblende. Entfernen und Einbauen von Komponenten...
  • Seite 69 Platzieren Sie den mittleren Rahmen auf dem Gehäuse. Entfernen und Einbauen von Komponenten...
  • Seite 70 Bringen Sie die sechs Schrauben (M2X3) wieder an, mit denen der mittlere Rahmen an der Lautsprecherblende befestigt ist [3]. Bringen Sie die sieben Schrauben (M3X4) wieder an, mit denen der mittlere Rahmen am Bildschirm befestigt ist [4]. Drehen Sie die Bildschirmbaugruppe um [5]. Ziehen Sie die Schutzhülle vom Bildschirm ab.
  • Seite 71 ANMERKUNG: Die sechs Schutzhüllen sind werkseitig am Austauschbildschirm angebracht. Das Abziehen der Schutzhülle kann eines der beiden folgenden zulässigen Szenarien zur Folge haben: Ein Teil der Schutzhülle bleibt am mittleren Rahmen. b Die gesamte Schutzhülle wird von der Bildschirmbaugruppe abgezogen. Bauen Sie folgende Komponenten ein: Lautsprecherblende mittlerer Rahmen...
  • Seite 72 Kamera Lautsprecher E/A-Platine innerer Rahmen Standrahmen Abdeckung der Systemplatine hintere Abdeckung Schachtabdeckung des USB-Dongles Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...

  • Seite 73: Technologie Und Komponenten

    Betriebssystem • Ort der Service-Tag-Nummer Prozessoren Das Precision 5720 AIO-System wird mit folgenden Prozessoren geliefert: • Intel Xeon E3-1275 v6 Prozessor (Quad Core HT 3,8 GHz, 4,2 GHz Turbo,8 MB); unterstützt Windows 10/Linux • Intel Core i7-7700 (Quad Core 3,60 GHz, 4,2 GHz Turbo, 8 MB) – 7. Generation; unterstützt Windows 10/Linux •...

  • Seite 74: Skylake Prozessoren

    Skylake Prozessoren Intel Skylake ist der Nachfolger des Intel Haswell Prozessors. Er wurde auf mikroarchitektonischer Ebene neu gestaltet und baut auf der vorhandenen Prozesstechnologie auf. Vermarktet wird er als Intel Core der 6. Generation. Wie Haswell, steht auch Skylake in vier Varianten mit jeweils den Suffixen SKL-Y, SKL-H, SKL-U und SKL-S zur Verfügung.

  • Seite 75: Bestimmen Von Prozessoren Bei Windows 7

    Intel Core i5-7600 3,5 GHz 6 MB 65 W DDR4-2133 Intel Core i5-7500 3,8 GHz 6 MB 65 W DDR4-2133 Intel Xeon E3-1275 v6 3,8 GHz 8 MB 65 W DDR4-2133 Intel Xeon E3-1245 v6 3,7 GHz 8 MB 65 W DDR4-2133 Intel Xeon E3-1225 v6 3,3 GHz...

  • Seite 76: Herunterladen Des Chipsatz-Treibers

    Herunterladen des Chipsatz-Treibers Schalten Sie den Computer ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Cpmputermodell.

  • Seite 77: Grafikoptionen

    Grafikoptionen Im Lieferumfang Ihres Computers ist je nach Konfiguration einer der folgenden Grafikkarten-Chipsätze enthalten. • Separate Grafikkarte: • AMD Radeon Pro WX 7100 mit 8 GB dediziertem GDDR5-Speicher • AMD Radeon Pro WX 4150 mit 4 GB dediziertem GDDR5-Speicher • Integrierte Grafikkarte –...

  • Seite 78: Bestimmen Des Festplattenlaufwerks Bei Windows 10

    Identifizieren der Festplatte im BIOS-Setup-Programm Schalten Sie den Laptop ein oder starten Sie ihn neu. Wenn das Dell-Logo angezeigt wird, führen Sie eine der folgenden Aktionen durch, um das BIOS-Setup-Programm aufzurufen: • Mit Tastatur - Tippen Sie auf F2, bis die Meldung Aufrufen des BIOS-Setup angezeigt wird. Um das Systemstart-Menü...

  • Seite 79: Geschwindigkeit

    Geschwindigkeit Die aktuelle USB 3.0-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed- Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full-Speed, die jeweils als USB 2.0 und 1.1 bekannt sind. Die langsameren Modi arbeiten weiterhin bei 480 Mbit/s und 12 Mbit/s und bewahren ihre Rückwärtskompatibilität.

  • Seite 80: Kompatibilität

    Wahrscheinlichkeit einer solchen Unterstützung gering. Herunterladen des USB 3.0-Treibers Schalten Sie den Computer ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell.

  • Seite 81: Verbinden Mit Externen Anzeigegeräten

    Verbinden mit externen Anzeigegeräten Schließen Sie das HDMI-Kabel an Ihren Computer und das externe Anzeigegerät an. Drücken Sie den EIN/AUS-Schalter auf der rechten Seite des Computers, um zwischen den Anzeigemodi zu wechseln. WLAN Im Lieferumfang dieses Computers ist Folgendes enthalten: •...

  • Seite 82: Herunterladen Des Wlan-Treibers

    Herunterladen des WLAN-Treibers Schalten Sie den Computer ein. Rufen Sie die Website dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell.

  • Seite 83: Arbeitsspeichermerkmale

    Überprüfen der Systemspeicher im Setup Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Führen Sie eine der folgenden Aktionen durch, nachdem das Dell Logo angezeigt wird: • Mit Tastatur - Tippen Sie auf F2, bis die Meldung „Aufrufen des BIOS-Setup“ angezeigt wird.

  • Seite 84: Testen Des Arbeitsspeicher Über Epsa

    Abbildung 4. Gebogene Kante Testen des Arbeitsspeicher über ePSA Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Führen Sie eine der folgenden Aktionen durch, nachdem das Dell Logo angezeigt wird: • Mit Tastatur – Drücken Sie F2.

  • Seite 85: Speicherkartenleser

    Dieser Computer verfügt über einen SD-Kartensteckplatz, der sich auf der linken Seite Ihres Computers befindet. Herunterladen des Medienkartenlesegeräte-Treibers Schalten Sie den Computer ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell.

  • Seite 86: Herunterladen Der Audiotreiber

    Betriebssystem Dieser Computer wird mit werksseitig installiertem Windows 10 geliefert. Ort der Service-Tag-Nummer Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können. Technologie und Komponenten...

  • Seite 87: System-Setup

    BIOS-Übersicht Startmenü Drücken Sie die <F12>, wenn das Dell™-Logo angezeigt wird, um ein einmaliges Menü mit einer Liste der gültigen Startgeräte für das System zu starten. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. Dieses Menü ist nützlich, wenn Sie versuchen, auf einem bestimmten Gerät zu starten oder die Diagnose für das System aufzurufen.

  • Seite 88: Aktualisieren Des Bios Unter Windows

    Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. Den Computer neu starten. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden).

  • Seite 89: Optionen Des System-Setup

    ANMERKUNG: Es wird empfohlen, die BIOS-Version auf nicht mehr als 3 Revisionen zu aktualisieren. Beispiel: Wenn Sie das BIOS von 1.0 auf 7.0 aktualisieren möchten, installieren Sie zuerst Version 4.0 und dann Version 7.0. Optionen des System-Setup ANMERKUNG: Abhängig von Ihrem Computer und den installierten Geräten werden manche der in diesem Abschnitt beschriebenen Elemente möglicherweise nicht angezeigt.
  • Seite 90 Option Beschreibung ANMERKUNG: Abhängig von Ihrem Computer und den installierten Geräten werden manche der in diesem Abschnitt beschriebenen Elemente möglicherweise nicht angezeigt. SATA Operation Bietet Ihnen Möglichkeit, den Betriebsmodus des integrierten Festplatten-Controllers zu konfigurieren. • Disabled (Deaktiviert) = Die SATA-Controller werden ausgeblendet •...
  • Seite 91 Tabelle 9. Video Option Beschreibung Switchable Graphics Diese Option legt den Betriebsmodus der Grafikhardware des Systems fest. • Disabled (Deaktiviert) • Enabled (Aktiviert) Tabelle 10. Security (Sicherheit) Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administratorkennworts (Admin). System Password Ermöglicht das Einrichten, Ändern oder Löschen des System-Kennworts.
  • Seite 92 Option Beschreibung • Disable (Deaktivieren) • Activate (Aktivieren) Chassis Intrusion Ermöglicht das Steuern der Chassis Intrustion-Funktion (Gehäuseeingriff). Sie können für diese Option folgende Werte festlegen: • Enabled (Aktiviert) • Disabled (Deaktiviert) (Standardeinstellung) • On-Silent (Stumm aktiviert) CPU XD Support Bietet Ihnen die Möglichkeit, den Execute-Disable-Modus für den Prozessor zu aktivieren oder zu deaktivieren.
  • Seite 93 Option Beschreibung ANMERKUNG: Wenn Sie den benutzerdefinierten Modus deaktivieren, werden sämtliche Änderungen entfernt und die Schlüssel werden die Standardeinstellungen wiederherstellen. Tabelle 12. Intel Software Guard Extensions Option Beschreibung Intel SGX Enable Ermöglicht das Aktivieren oder Deaktivieren der Intel Software Guard-Erweiterungen, um eine sichere Umgebung für die Ausführung von Codes bzw.
  • Seite 94 Option Beschreibung • Last Power State (Letzter Energiestatus) Diese Option ist standardmäßig auf Power Off (Ausschalten) gesetzt. Auto On Time Legt fest, wann der Computer automatisch eingeschaltet werden soll. Die Zeit wird im 12-Stunden- Standardformat notiert (Stunden:Minuten:Sekunden). Sie können die Einschaltzeit ändern, indem Sie die gewünschten Werte in die Felder für Zeit und AM/PM (vor/nach 12:00 mittags) eingeben.
  • Seite 95 Option Beschreibung • Auto – Ermöglicht es dem Betriebssystem, diese Einstellung zu steuern (funktioniert nur, wenn das Betriebssystem Simple Boot Flag unterstützt). Diese Option ist standardmäßig auf Thorough (Gründlich) festgelegt. MEBx HotKey Dies ist die Standardoption. Tabelle 16. Unterstützung der Virtualisierung Option Beschreibung Virtualization...
  • Seite 96 Option Beschreibung • Mark all Entries (Alle Einträge markieren) Tabelle 20. SupportAsssist System Resolution (SupportAssist-Systemproblemlösung) Option Beschreibung Auto OS Recovery Threshold Optionen: • • • 2 (Standardeinstellung) • System-Setup...

  • Seite 97: Software

    Doppelklicken Sie auf das Dateisymbol der Grafiktreiberdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Treiber für Intel Virtual Buttons Prüfen Sie im Geräte-Manager, ob der Treiber für Intel Virtual Buttons installiert ist. Installieren Sie die Treiber-Updates von Dell.com/ support.
  • Seite 98 Software...

  • Seite 99: Intel Wlan- Und Bluetooth-Treiber

    Intel WLAN- und Bluetooth-Treiber Prüfen Sie im Geräte-Manager, ob der Netzwerkkartentreiber installiert ist. Installieren Sie die Treiber-Updates von dell.com/support. Überprüfen Sie im Geräte-Manager, ob der Bluetooth-Treiber installiert ist. Installieren Sie die Treiber-Updates von dell.com/support. Intel Trusted Execution Engine Interface Prüfen Sie im Geräte-Manager, ob der Treiber für Intel Trusted Execution Engine Interface installiert ist. Installieren Sie die Treiber-Updates von Dell.com/support.

  • Seite 100: Intel Serial Io Driver

    Intel Serial IO Driver Prüfen Sie im Geräte-Manager, ob der Intel Serial IO Driver installiert ist. Installieren Sie die Treiber-Updates von dell.com/support. Software...
  • Seite 101 Software...

  • Seite 102: Intel-Chipsatztreiber

    Intel-Chipsatztreiber Überprüfen Sie, ob die Intel-Chipsatztreiber bereits auf dem Computer installiert sind. Grafiktreiber Überprüfen Sie, ob die Grafiktreiber bereits auf dem Computer installiert sind. Software...

  • Seite 103: Trusted Platform Module (Tpm)

    Jedes TPM muss einen Besitzer haben, bevor es genutzt werden kann. Der TPM-Benutzer muss physisch anwesend sein, um Besitzer sein zu können. Nachdem das Verfahren abgeschlossen ist und das TPM einen eindeutigen Besitzer hat, wird das TPM aktiviert. TPM 2.0 - Installation des Dell TPM Updatedienstprogramms für Windows/DOS Laden Sie die TPM-Datei von Dell.com/support herunter.
  • Seite 104 ANMERKUNG: Das TPM muss angeschaltet und im BIOS-Setup aktiviert sein. Zudem darf es keinen Besitzer haben. Hat das TM einen Besitzer, müssen Sie das BIOS-Setup aufrufen und das TPM löschen, bevor Sie fortfahren. Möglicherweise müssen Sie die Datei TPM.msc ausführen, um das TPM unter Windows zu reinitialisieren ANMERKUNG: Wenn Sie den TPM-Besitzer löschen, tragen sich einige Betriebssysteme beim nächsten Neustart automatisch selbst als Besitzer des TPMs ein (automatische TPM-Bereitstellung).

  • Seite 105: Fehlerbehebung

    Fehlerbehebung Systemdiagnoseanzeigen Stromversorgungsanzeige: Zeigt den Status der Stromversorgung an. Stetig gelb leuchtend: Auf dem Computer kann das Betriebssystem nicht gestartet werden. Dies weist darauf hin, dass die Stromversorgung oder ein anderes Gerät im Computer fehlerhaft ist. Gelb blinkend: Auf dem Computer kann das Betriebssystem nicht gestartet werden. Dies weist darauf hin, dass die Stromversorgung normal ist, aber ein anderes Gerät im Computer fehlerhaft oder nicht ordnungsgemäß...

  • Seite 106: Hochfahren Des Computers)

    3.0. LCD-integrierter Selbsttest (BIST) All-in-One-Systeme (AIO) unterstützen LCD-BIST, ähnlich wie andere Dell Systeme, auf denen BIST-Test implementiert ist. Mit diesem Test wird die LCD-Anzeige bei der Fehlerbehebung isoliert, um zu ermitteln, welches Subsystem fehlerhaft ist. Der Hauptunterschied ist der fehlende Scan Controller der integrierten Tastatur in den AIO. Bei der Initiierung von BIST wird ein intern generiertes Muster der LCD- Anzeige zur Beobachtung abgegeben.
  • Seite 107 Fehlerbehebung...

  • Seite 108: Initiieren Von Bist

    Initiieren von BIST Fahren Sie das System herunter. Halten Sie die BIST-Taste gedrückt und drücken Sie den Betriebsschalter. Fehlerbehebung...

  • Seite 109: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers: • Windows 10: Klicken oder tippen Sie auf Start > Einstellungen > System > Info. • Windows 7: Klicken Sie auf Start , klicken Sie mit der rechten Maustaste auf Arbeitsplatz, und wählen Sie Eigenschaften. Themen: •...

  • Seite 110: Video

    Funktion Technische Daten Anzahl der SODIMM- Steckplätze SODIMM- Bis zu 16 GB Steckplatzkapazität Speichersockel Vier intern zugängliche DDR4-SODIMM-Steckplätze Speicher (Minimum) 4 GB Speicher (Maximum) 64 GB Unterstützte • 4 GB – 1 x 4 GB Speicherkonfiguratio • 8 GB – 2 x 4 GB oder 1 x 8 GB •...

  • Seite 111: Kommunikation

    Kommunikation Funktionen Technische Daten Netzwerkadapter Intel i219LM-Gigabit-Ethernet-Controller WLAN • Intel Dual Band Wireless-AC 8260 2x2 802.11AC+ Bluetooth 4.2 (Windows 10 unterstützt bis 4.1 ) • Intel Dual Band Wireless-AC 8260 2x2 802.11AC • Qualcomm QCA61x4A 2x2 801.11ac + Bluetooth 4.1 ANMERKUNG: Intel 8265ac/18265ac Karte bietet Unterstützung für BT4.2 ist jedoch unter Windows auf BT4.1 beschränkt...

  • Seite 112: Stromversorgung - Technische Daten

    Funktion Technische Daten • Zwei Thunderbolt 3-Anschlüsse (USB Typ-C) • Vier USB 3.0-Anschlüsse Audio/Video • Ein HDMI-Anschluss • Ein DisplayPort • Ein Headset-Anschluss • Zwei Thunderbolt 3-Anschlüsse (USB Typ-C) • Ein Audioausgangsanschluss (konfigurierbar) ANMERKUNG: Audioausgangsanschluss kann so konfiguriert werden, dass Audioeingang, Mikrofon und Kopfhörer unterstützt werden.

  • Seite 113: Abmessungen Und Gewicht

    Tabelle 25. Sockelstandrahmen (nur für SKUs ohne Touchfunktion) Funktion Technische Daten Neigung Nach vorne: 5° Nach hinten: 30° Breite 260 mm Tiefe 183,1 mm Gewicht 3,0 kg Abmessungen und Gewicht Tabelle 26. Abmessungen und Gewicht Mit Touch-Funktion Ohne Touch-Funktion Gewicht (kg/Pfund) 17,32 kg (38,18 Pfund) 13,01 kg (28,68 Pfund) Abmessungen...
  • Seite 114 Höhe über NN Technische Daten (maximal) Nicht in Betrieb -15,2 m bis 3048 m (-50 Fuß bis 10 000 Fuß) Technische Daten...

  • Seite 115: Kontaktaufnahme Mit Dell

    Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
