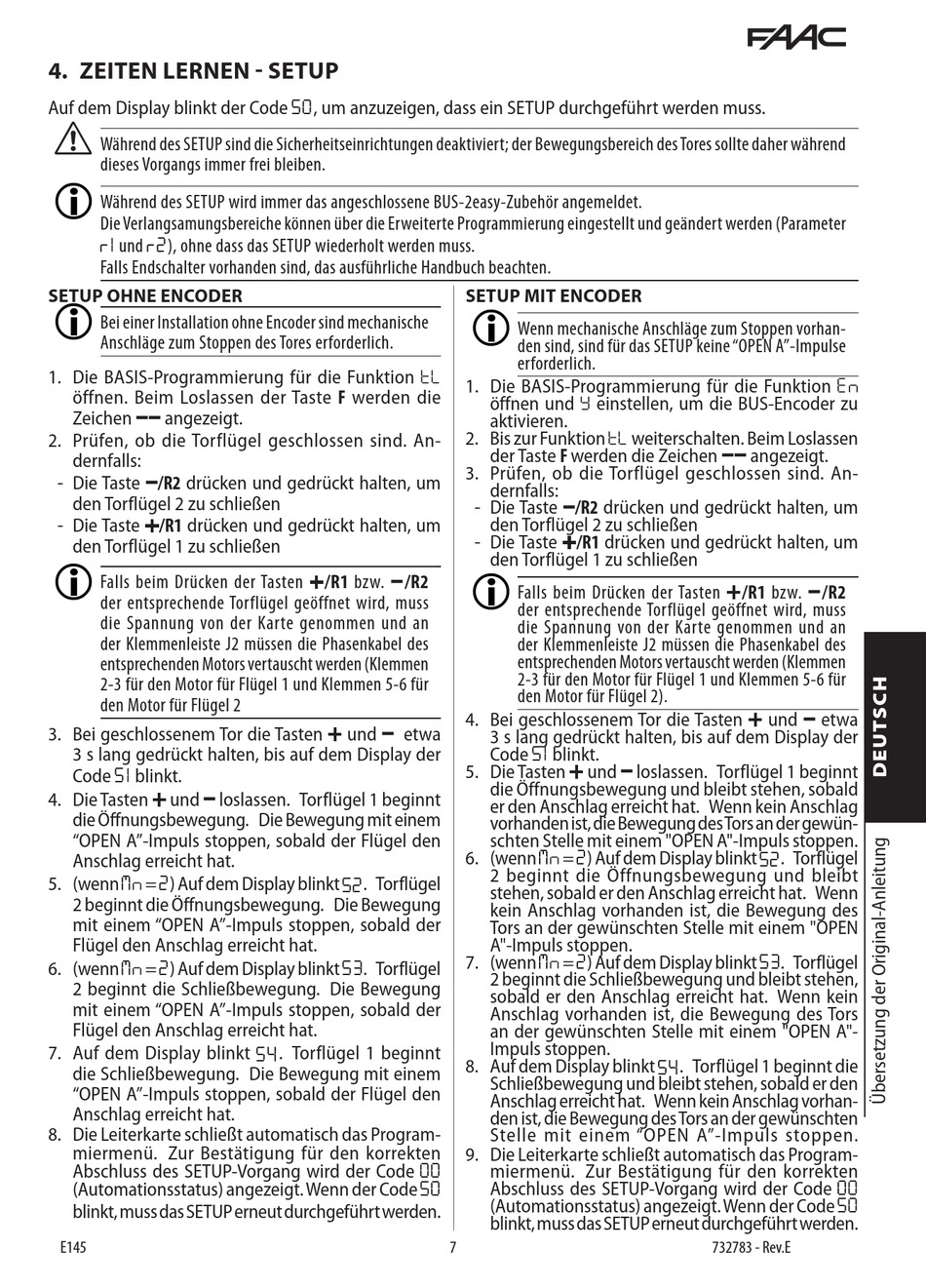

4. ZEITEN LERNEN - SETUP
Auf dem Display blinkt der Code
!
Während des SETUP sind die Sicherheitseinrichtungen deaktiviert; der Bewegungsbereich des Tores sollte daher während
dieses Vorgangs immer frei bleiben.
Während des SETUP wird immer das angeschlossene BUS-2easy-Zubehör angemeldet.
Die Verlangsamungsbereiche können über die Erweiterte Programmierung eingestellt und geändert werden (Parameter
r1
r2
und
), ohne dass das SETUP wiederholt werden muss.
Falls Endschalter vorhanden sind, das ausführliche Handbuch beachten.
SETUP OHNE ENCODER
Bei einer Installation ohne Encoder sind mechanische
Anschläge zum Stoppen des Tores erforderlich.
1. Die BASIS-Programmierung für die Funktion
öffnen. Beim Loslassen der Taste F werden die
Zeichen --
-- angezeigt.
2. Prüfen, ob die Torflügel geschlossen sind. An-
dernfalls:
- Die Taste - /R2 drücken und gedrückt halten, um
den Torflügel 2 zu schließen
+
- Die Taste
/R1 drücken und gedrückt halten, um
den Torflügel 1 zu schließen
Falls beim Drücken der Tasten
der entsprechende Torflügel geöffnet wird, muss
die Spannung von der Karte genommen und an
der Klemmenleiste J2 müssen die Phasenkabel des
entsprechenden Motors vertauscht werden (Klemmen
2-3 für den Motor für Flügel 1 und Klemmen 5-6 für
den Motor für Flügel 2
3. Bei geschlossenem Tor die Tasten
3 s lang gedrückt halten, bis auf dem Display der
S1
Code
blinkt.
+
und - loslassen. Torflügel 1 beginnt
4. Die Tasten
die Öffnungsbewegung. Die Bewegung mit einem
"OPEN A"-Impuls stoppen, sobald der Flügel den
Anschlag erreicht hat.
Mn
2
5. (wenn
=
) Auf dem Display blinkt
2 beginnt die Öffnungsbewegung. Die Bewegung
mit einem "OPEN A"-Impuls stoppen, sobald der
Flügel den Anschlag erreicht hat.
Mn
2
6. (wenn
=
) Auf dem Display blinkt
2 beginnt die Schließbewegung. Die Bewegung
mit einem "OPEN A"-Impuls stoppen, sobald der
Flügel den Anschlag erreicht hat.
7. Auf dem Display blinkt
die Schließbewegung. Die Bewegung mit einem
"OPEN A"-Impuls stoppen, sobald der Flügel den
Anschlag erreicht hat.
8. Die Leiterkarte schließt automatisch das Program-
miermenü. Zur Bestätigung für den korrekten
Abschluss des SETUP-Vorgang wird der Code
(Automationsstatus) angezeigt. Wenn der Code
blinkt, muss das SETUP erneut durchgeführt werden.
E145
S0
, um anzuzeigen, dass ein SETUP durchgeführt werden muss.
tL
+
/R1 bzw. - /R2
+
und - etwa
S2
. Torflügel
S3
. Torflügel
S4
. Torflügel 1 beginnt
00
S0
SETUP MIT ENCODER
Wenn mechanische Anschläge zum Stoppen vorhan-
den sind, sind für das SETUP keine "OPEN A"-Impulse
erforderlich.
1. Die BASIS-Programmierung für die Funktion
Y
öffnen und
einstellen, um die BUS-Encoder zu
aktivieren.
tL
2. Bis zur Funktion
der Taste F werden die Zeichen --
3. Prüfen, ob die Torflügel geschlossen sind. An-
dernfalls:
- Die Taste - /R2 drücken und gedrückt halten, um
den Torflügel 2 zu schließen
+
- Die Taste
/R1 drücken und gedrückt halten, um
den Torflügel 1 zu schließen
Falls beim Drücken der Tasten
der entsprechende Torflügel geöffnet wird, muss
die Spannung von der Karte genommen und an
der Klemmenleiste J2 müssen die Phasenkabel des
entsprechenden Motors vertauscht werden (Klemmen
2-3 für den Motor für Flügel 1 und Klemmen 5-6 für
den Motor für Flügel 2).
4. Bei geschlossenem Tor die Tasten
3 s lang gedrückt halten, bis auf dem Display der
S1
Code
blinkt.
+
und - loslassen. Torflügel 1 beginnt
5. Die Tasten
die Öffnungsbewegung und bleibt stehen, sobald
er den Anschlag erreicht hat. Wenn kein Anschlag
vorhanden ist, die Bewegung des Tors an der gewün-
schten Stelle mit einem "OPEN A"-Impuls stoppen.
Mn
2
6. (wenn
=
) Auf dem Display blinkt
2 beginnt die Öffnungsbewegung und bleibt
stehen, sobald er den Anschlag erreicht hat. Wenn
kein Anschlag vorhanden ist, die Bewegung des
Tors an der gewünschten Stelle mit einem "OPEN
A"-Impuls stoppen.
Mn
2
7. (wenn
=
) Auf dem Display blinkt
2 beginnt die Schließbewegung und bleibt stehen,
sobald er den Anschlag erreicht hat. Wenn kein
Anschlag vorhanden ist, die Bewegung des Tors
an der gewünschten Stelle mit einem "OPEN A"-
Impuls stoppen.
8. Auf dem Display blinkt
Schließbewegung und bleibt stehen, sobald er den
Anschlag erreicht hat. Wenn kein Anschlag vorhan-
den ist, die Bewegung des Tors an der gewünschten
Stelle mit einem "OPEN A"-Impuls stoppen.
9. Die Leiterkarte schließt automatisch das Program-
miermenü. Zur Bestätigung für den korrekten
Abschluss des SETUP-Vorgang wird der Code
(Automationsstatus) angezeigt. Wenn der Code
blinkt, muss das SETUP erneut durchgeführt werden.
7
weiterschalten. Beim Loslassen
-- angezeigt.
+
/R1 bzw. - /R2
+
und - etwa
S2
. Torflügel
S3
. Torflügel
S4
. Torflügel 1 beginnt die
732783 - Rev.E
En
00
S0
