Basisfunktionen
M1
BETÄTIGUNG Totmannsteuerung MOTOR
1:
+/R1
ÖFFNET (und zeigt dabei
solange die Taste gedrückt gehalten wird
-/R2
SCHLIESST (und zeigt dabei
solange die Taste gedrückt gehalten wird
tL
BETRIEBSZEITEN LERNEN (SETUP):
Beachten Sie bitte den entsprechenden Absatz.
St
AUTOMATIONSSTATUS:
Bitte wählen:
Y
um zu SPEICHERN und die Programmie-
rung zu verlassen
no
um die Programmierung OHNE SPEICHERN
ABZUBRECHEN
Zur Bestätigung die Taste F drücken. Am Ende
zeigt das Display wieder den Automationssta-
tus an:
00
= GESCHLOSSEN
01
= GEÖFFNET
02
= Stillstand, dann "ÖFFNEN"
03
= Stillstand, dann "SCHLIESSEN"
04
="PAUSE"
05
= Öffnen im Gang
06
= Schließen im Gang
07
= FAIL SAFE im Gang
08
= Geräteprüfung BUS-2easy im Gang
09
= Vorblinken, dann "ÖFFNEN"
10
= Vorblinken, dann "SCHLIESSEN"
11
= Notöffnung
12
= Notschließung
HP
= Hold position

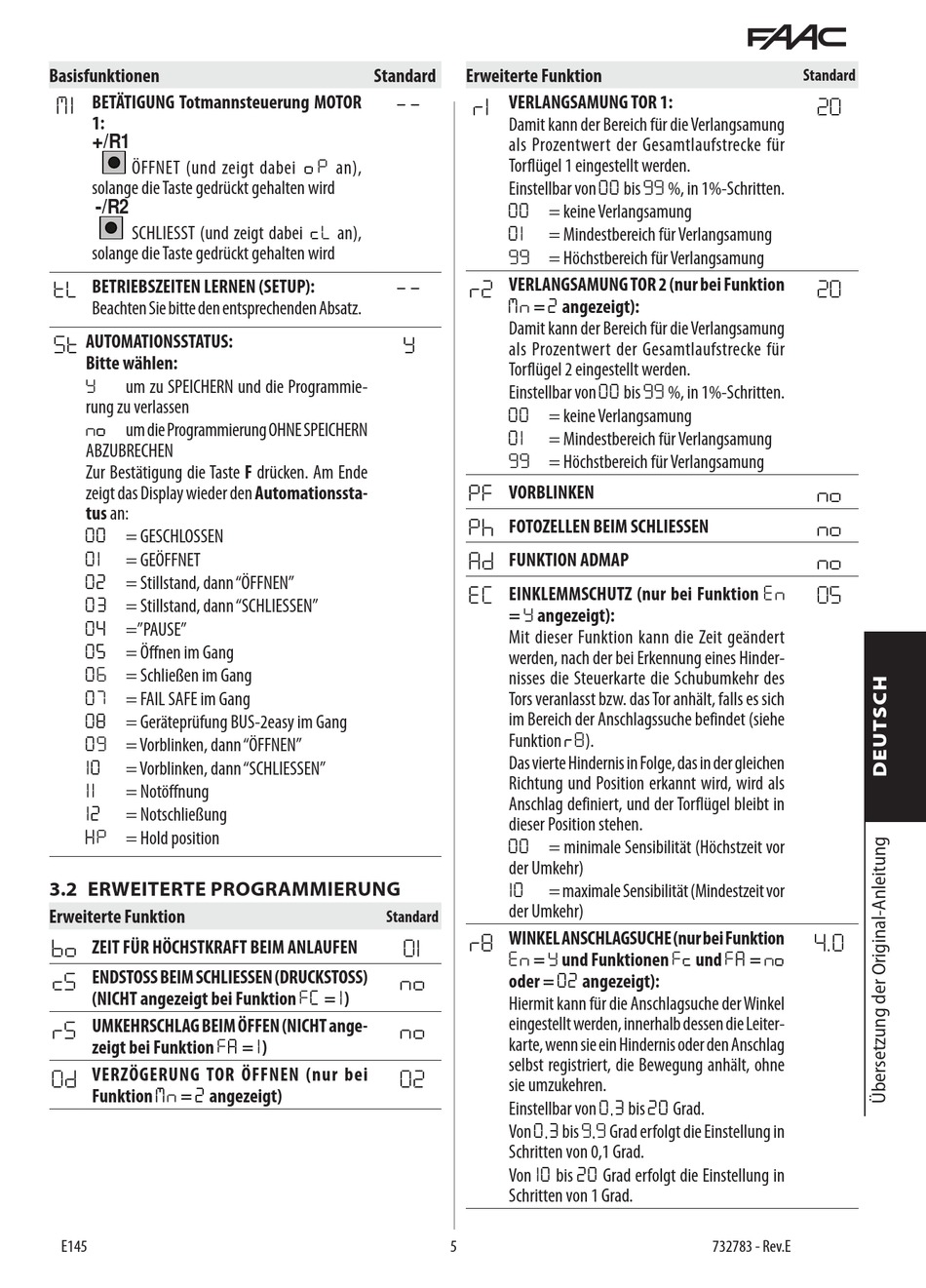

3.2 ERWEITERTE PROGRAMMIERUNG
Erweiterte Funktion
bo
ZEIT FÜR HÖCHSTKRAFT BEIM ANLAUFEN
cS
ENDSTOSS BEIM SCHLIESSEN (DRUCKSTOSS)
(NICHT angezeigt bei Funktion
rS
UMKEHRSCHLAG BEIM ÖFFEN (NICHT ange-
FA
zeigt bei Funktion
Od
VERZÖGERUNG TOR ÖFFNEN (nur bei
Mn
2
Funktion
=
angezeigt)
E145
Standard
--
o P
an),
cL
an),
--
Y
Standard
01
no
FC
1
=
)
no
1
=
)
02
Erweiterte Funktion
r1
VERLANGSAMUNG TOR 1:
Damit kann der Bereich für die Verlangsamung
als Prozentwert der Gesamtlaufstrecke für
Torflügel 1 eingestellt werden.
00
Einstellbar von
bis
00
= keine Verlangsamung
01
= Mindestbereich für Verlangsamung
99
= Höchstbereich für Verlangsamung
r2
VERLANGSAMUNG TOR 2 (nur bei Funktion
Mn
2
=
angezeigt):
Damit kann der Bereich für die Verlangsamung
als Prozentwert der Gesamtlaufstrecke für
Torflügel 2 eingestellt werden.
00
Einstellbar von
bis
00
= keine Verlangsamung
01
= Mindestbereich für Verlangsamung
99
= Höchstbereich für Verlangsamung
PF
VORBLINKEN
Ph
FOTOZELLEN BEIM SCHLIESSEN
Ad
FUNKTION ADMAP
EC
EINKLEMMSCHUTZ (nur bei Funktion
Y
=
angezeigt):
Mit dieser Funktion kann die Zeit geändert
werden, nach der bei Erkennung eines Hinder-
nisses die Steuerkarte die Schubumkehr des
Tors veranlasst bzw. das Tor anhält, falls es sich
im Bereich der Anschlagssuche befindet (siehe
rB
Funktion
).
Das vierte Hindernis in Folge, das in der gleichen
Richtung und Position erkannt wird, wird als
Anschlag definiert, und der Torflügel bleibt in
dieser Position stehen.
00
= minimale Sensibilität (Höchstzeit vor
der Umkehr)
10
= maximale Sensibilität (Mindestzeit vor
der Umkehr)
r8
WINKEL ANSCHLAGSUCHE (nur bei Funktion
En
Y
=
und Funktionen
02
oder =
angezeigt):
Hiermit kann für die Anschlagsuche der Winkel
eingestellt werden, innerhalb dessen die Leiter-
karte, wenn sie ein Hindernis oder den Anschlag
selbst registriert, die Bewegung anhält, ohne
sie umzukehren.
0,3
Einstellbar von
0,3
9,9
Von
bis
Grad erfolgt die Einstellung in
Schritten von 0,1 Grad.
10
20
Von
bis
Grad erfolgt die Einstellung in
Schritten von 1 Grad.
5
99
%, in 1%-Schritten.
99
%, in 1%-Schritten.
En
Fc
FA
no
und
=
20
bis
Grad.
732783 - Rev.E
Standard
20
20
no
no
no
05
4.0
