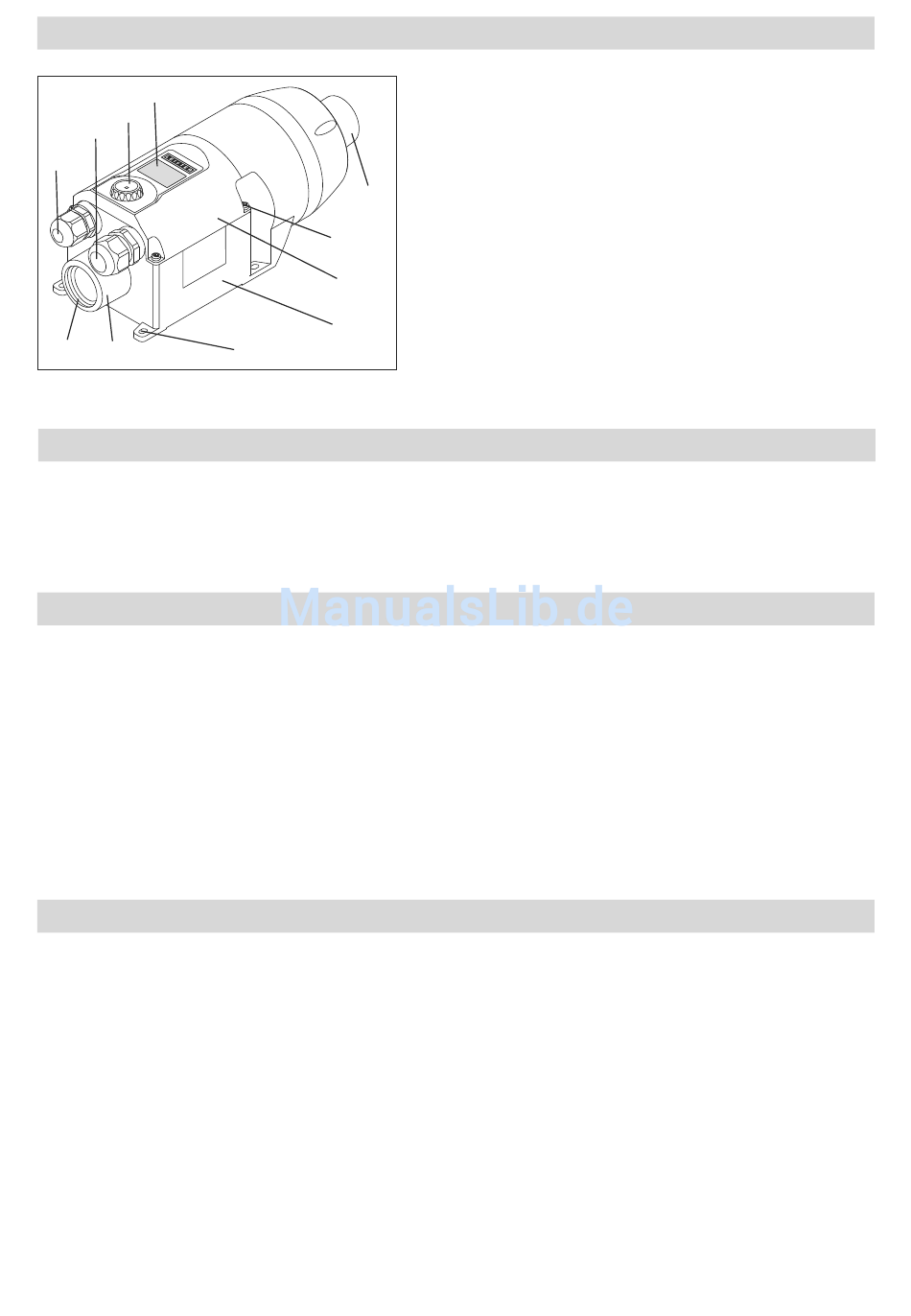

Описание устройства
11
10
5
6
7
8
Подготовка
• Вынуть устройство MONO из упаковки.
• Отвинтив болты (3), открыть крышку соединительного корпуса (2).
• Ослабить кабельный ввод для подключения к сети (5).
• При необходимости ослабить кабельный ввод для интерфейса (6).
Установка
• Монтаж устройства должен осуществляться только квалифицированным персоналом.
• При монтаже устройства необходимо:
– обеспечить подачу только холодного воздуха;
• если воздух содержит пыль, использовать фильтр из высококачественной стали Leister, монтируемый
во всасывающий патрубок нагнетателя. При особых характеристиках пыли (например, влажная пыль
или пыль, содержащая металлические или токопроводящие частицы) необходимо использовать
специальные фильтры, чтобы избежать возникновение коротких замыканий в устройстве.
• Устройство MONO защищено от механических вибраций и ударов.
• MONO крепится посредством четырех болтов диаметром M4 на монтажные петли (1).
• Информация о монтажных размерах приведена на стр. 3 («Габариты»).
Подключение
• Подключение MONO к электросети должно производиться квалифицированным персоналом.
• Гнездо подключения к сети должно быть оборудовано соответствующим устройством для
разъединения по всем полюсам!
• Подключение устройства производится в соответствии со схемой электрических соединений
и схемой расположения клемм на стр. 4 настоящего руководства по эксплуатации («Схема
электрических соединений»):
– провести электропроводку в соединительном корпусе (9).
• Затянуть кабельный ввод для сетевого соединения (5) и кабельный ввод для интерфейса (6) .
• Установить крышку соединительного корпуса (2) с помощью болтов (3).
• Монтировать шланг для подачи воздуха в отверстие для выхода воздуха (4) с помощью зажима.
Использовать как можно более короткие шланги, чтобы избежать потери воздуха.
• Подключить MONO к электрической сети.
• Подключить к сети.
4
3 (4 ×)
2
9
1 (4 ×)
1 Монтажные петли
2 Крышка соединительного корпуса
3 Болты для соединительного корпуса
4 Отверстие для выхода воздуха / соединение для
шланга ø 38 мм
5 Кабельный ввод для сетевого соединения
6 Кабельный ввод для интерфейса
7 Фланец забора воздуха с внутренней резьбой G 1"
8 Соединение диаметром ø 38 для шланга подачи
воздуха или фильтра из нержавеющей стали
9 Соединительный корпус
10 e-Drive для регулировки подачи воздуха
11 Дисплей
