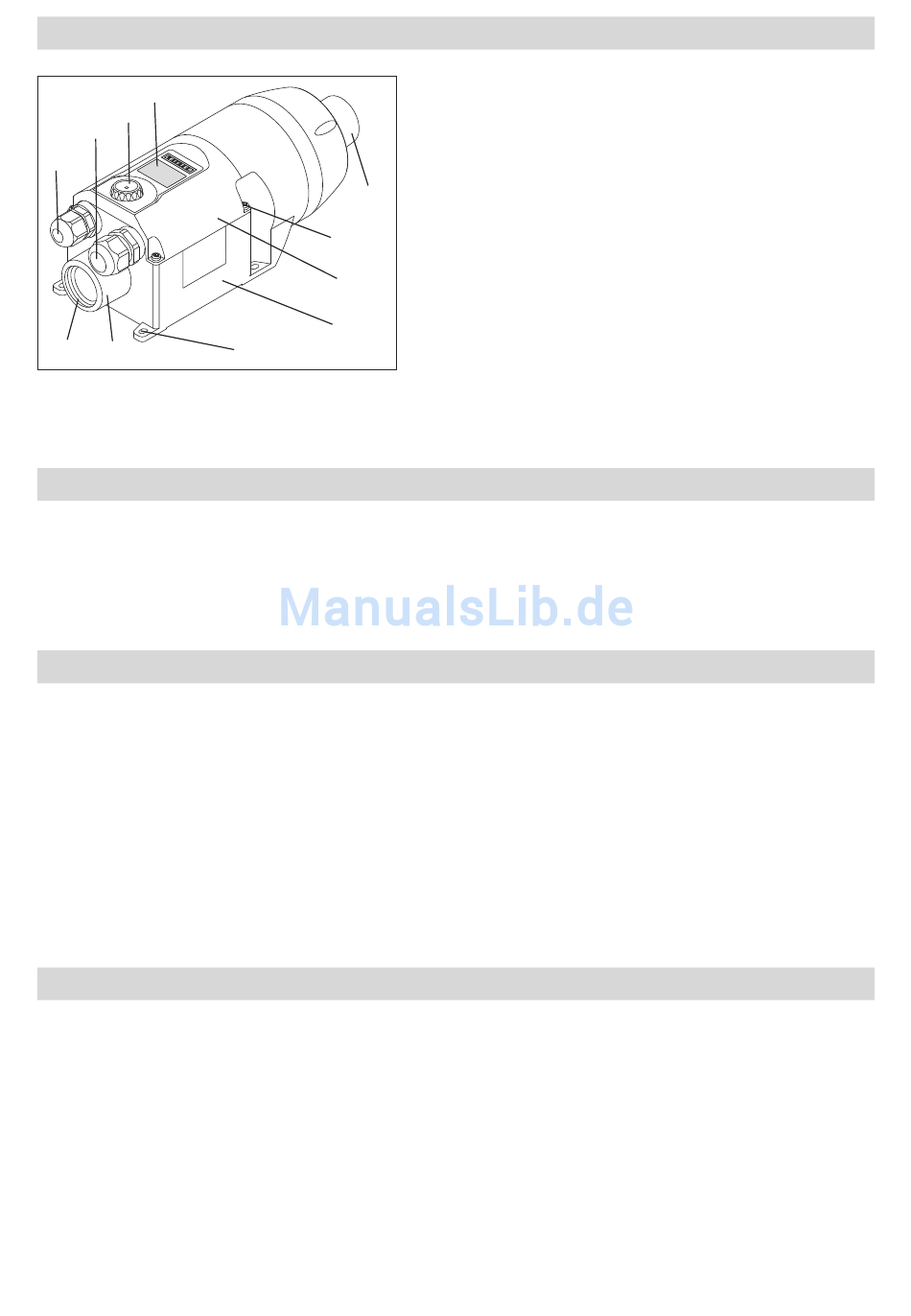

Descrição do aparelho
11
10
5
6
7
8
Preparação
• Retirar o MONO da embalagem.
• Soltando os parafusos (3), abrir a tampa da caixa de conexões (2).
• Soltar a união roscada do cabo para conexão à rede (5).
• Se necessário, soltar a união roscada do cabo para interface (6).
Montagem
• O aparelho deve ser instalado somente por profi ssionais treinados.
• A montagem deve garantir que
– seja fornecido apenas ar frio.
• Em caso de ar empoeirado, utilizar fi ltro de aço inoxidável Leister no tubo de aspiração do soprador. Em caso de
poeira particularmente crítica (p. ex., poeira metálica, condutora ou úmida), devem ser utilizados fi ltros especiais
para evitar curtos-circuitos no aparelho.
• Proteger o MONO contra vibrações e choques mecânicos.
• Fixar o MONO com quatro parafusos Ø M4 nas abas de montagem (1).
• Dimensões de montagem, ver página 3 (tamanho)
Conexão
• O MONO deve ser conectado por pessoal qualifi cado.
• Na conexão à rede, deve haver um dispositivo adequado para a desconexão de todos os polos da rede elétrica!
• O aparelho deve ser conectado de acordo com o esquema de conexões e a disposição dos bornes na página 4
(circuito elétrico) do manual de instruções:
– Executar a fi ação na caixa de conexões (9).
• Apertar a união roscada do cabo para conexão à rede (5) e união roscada do cabo para interface (6).
• Montar a tampa da caixa de conexões (2) com os parafusos (3).
• Montar o tubo de ar na saída do ar de exaustão (4) com braçadeira de tubo. Use tubos mais curtos possíveis
para evitar perdas de volume de ar.
• Conectar o MONO à rede elétrica.
• Ligar a rede elétrica.
4
3 (4 ×)
2
9
1 (4 ×)
1 Abas de montagem
2 Tampa da caixa de conexões
3 Parafusos para caixa de conexões
4 Saída do ar de exaustão / conexão do tubo ø 38 mm
5 União roscada do cabo para conexão à rede
6 União roscada do cabo para interface
7 Flange de entrada de ar com rosca interna G 1"
8 Conexão ø 38 para tubo de ar ou fi ltro de aço inoxidável
9 Caixa de conexões
10 e-drive para ajuste de ar
11 Display
