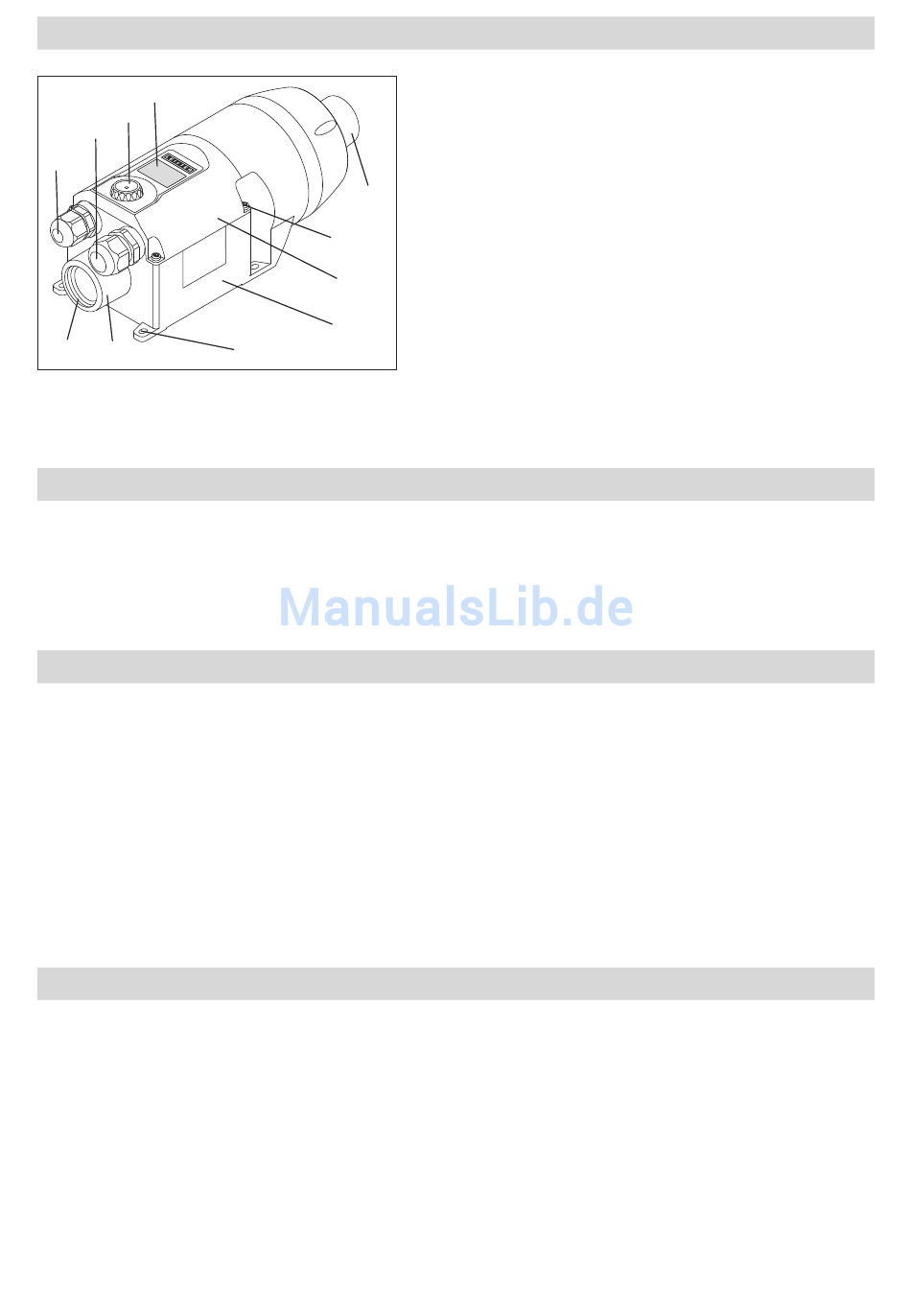

Description de l'appareil

11
10
5
6
7
8
Préparation
• Sortir le MONO de l'emballage.
• Desserrer les vis (3) pour ouvrir recouvrement du boîtier de raccordement (2).
• Desserrer le raccord fi leté de la connexion au secteur (5).
• Si nécessaire, desserrer le raccord fi leté de l'interface (6).
Montage
• Cet appareil ne doit être monté que par des spécialistes dûment formés.
• Le montage doit garantir
– que l'appareil ne sera alimenté qu'en air froid,
• Si l'air est poussiéreux, utiliser le fi ltre en acier inoxydable Leister sur le manchon d'aspiration de la souffl erie.
En présence de poussières particulièrement critiques (par ex. poussières métalliques, conductrices d'électricité
ou humides), des fi ltres spéciaux doivent être utilisés pour éviter les courts-circuits dans l'appareil.
• Protéger le MONO des vibrations mécaniques et des secousses.
• Fixer le MONO au éclisses de montage (1) par quatre vis Ø M4.
• Voir en page 3 (taille) pour les dimensions d'installation
Raccordement
• Le MONO doit être raccordé par des spécialistes.
• Dans le raccordement au secteur, un dispositif de coupure du réseau électrique omnipolaire doit être présent !
• L'appareil doit être raccordé selon le schéma de raccordement et la disposition des bornes à la page 4 (schéma
de câblage) du mode d'emploi :
– Réaliser le câblage dans le boîtier de raccordement (9).
• Serrer le raccord fi leté pour la connexion au secteur (5) et le raccord fi leté de l'interface (6) .
• Monter le recouvrement du boîtier de raccordement (2) avec les vis (3).
• Monter le tuyau d'air sur l'ouverture d'aspiration (4) à l'aide d'une bride pour fl exible. Utiliser les plus petites
longueurs de tuyaux possibles afi n d'éviter les pertes de débit d'air.
• Raccorder le MONO au secteur.
• Mettre sous tension.
4
3 (4 ×)
2
9
1 (4 ×)
1 Éclisses de montage
2 Recouvrement du boîtier de raccordement
3 Vis du boîtier de raccordement
4 Sortie d'air / raccord de tuyau ø 38 mm
5 Raccord fi leté pour la connexion au secteur
6 Raccord fi leté de l'interface
7 Bride d'arrivée d'air avec fi letage femelle G 1"
8 Raccord de ø 38 pour tuyau d'air ou fi ltre en acier in-
oxydable
9 Boîtier de raccordement
10 e-Drive pour le réglage du débit d'air
11 Écran
